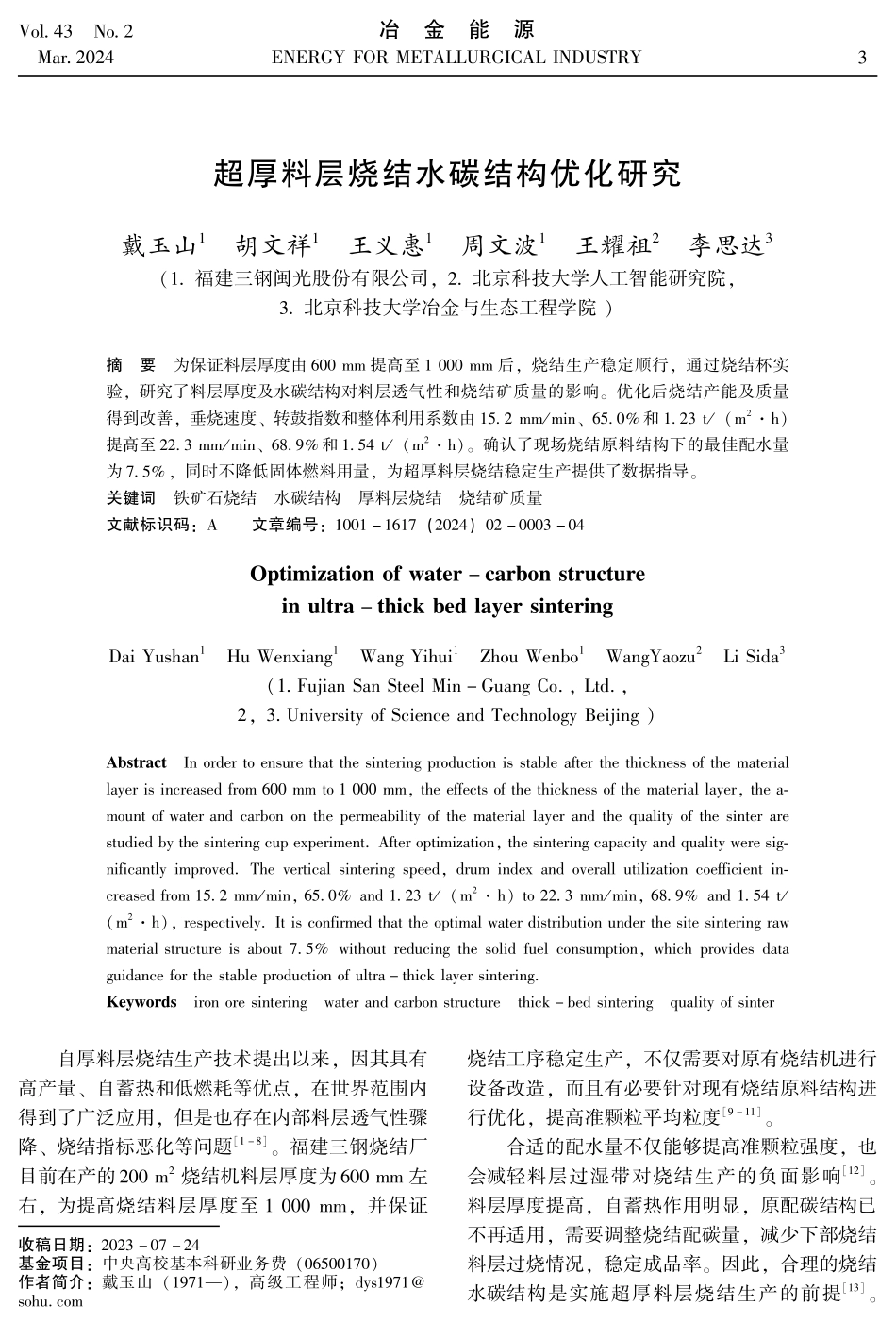

收稿日期:２０２３－０７－２４基金项目:中央高校基本科研业务费(０６５００１７０)作者简介:戴玉山(１９７１—)ꎬ高级工程师ꎻｄｙｓ１９７１＠ｓｏｈｕ.ｃｏｍ超厚料层烧结水碳结构优化研究戴玉山１胡文祥１王义惠１周文波１王耀祖２李思达３(１福建三钢闽光股份有限公司ꎬ２北京科技大学人工智能研究院ꎬ３北京科技大学冶金与生态工程学院)摘要为保证料层厚度由６００ｍｍ提高至１０００ｍｍ后ꎬ烧结生产稳定顺行ꎬ通过烧结杯实验ꎬ研究了料层厚度及水碳结构对料层透气性和烧结矿质量的影响ꎮ优化后烧结产能及质量得到改善ꎬ垂烧速度、转鼓指数和整体利用系数由１５２ｍｍ/ｍｉｎ、６５０％和１２３ｔ/(ｍ２ｈ)提高至２２３ｍｍ/ｍｉｎ、６８９％和１５４ｔ/(ｍ２ｈ)ꎮ确认了现场烧结原料结构下的最佳配水量为７５％ꎬ同时不降低固体燃料用量ꎬ为超厚料层烧结稳定生产提供了数据指导ꎮ关键词铁矿石烧结水碳结构厚料层烧结烧结矿质量文献标识码:Ａ文章编号:１００１－１６１７(２０２４)０２－０００３－０４Ｏｐｔｉｍｉｚａｔｉｏｎｏｆｗａｔｅｒ－ｃａｒｂｏｎｓｔｒｕｃｔｕｒｅｉｎｕｌｔｒａ－ｔｈｉｃｋｂｅｄｌａｙｅｒｓｉｎｔｅｒｉｎｇＤａｉＹｕｓｈａｎ１ＨｕＷｅｎｘｉａｎｇ１ＷａｎｇＹｉｈｕｉ１ＺｈｏｕＷｅｎｂｏ１ＷａｎｇＹａｏｚｕ２ＬｉＳｉｄａ３(１ＦｕｊｉａｎＳａｎＳｔｅｅｌＭｉｎ－ＧｕａｎｇＣｏ.ꎬＬｔｄ.ꎬ２ꎬ３ＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙＢｅｉｊｉｎｇ)ＡｂｓｔｒａｃｔＩｎｏｒｄｅｒｔｏｅｎｓｕｒｅｔｈａｔｔｈｅｓｉｎｔｅｒｉｎｇｐｒｏｄｕｃｔｉｏｎｉｓｓｔａｂｌｅａｆｔｅｒｔｈｅｔｈｉｃｋｎｅｓｓｏｆｔｈｅｍａｔｅｒｉａｌｌａｙｅｒｉｓｉｎｃｒｅａｓｅｄｆｒｏｍ６００ｍｍｔｏ１０００ｍｍꎬｔｈｅｅｆｆｅｃｔｓｏｆｔｈｅｔｈｉｃｋｎｅｓｓｏｆｔｈｅｍａｔｅｒｉａｌｌａｙｅｒꎬｔｈｅａ￣ｍｏｕｎｔｏｆｗａｔｅｒａｎｄｃａｒｂｏｎｏｎｔｈｅｐｅｒｍｅａｂｉｌｉｔｙｏｆｔｈｅｍａｔｅｒｉａｌｌａｙｅｒａｎｄｔｈｅｑｕａｌｉｔｙｏｆｔｈｅｓｉｎｔｅｒａｒｅｓｔｕｄｉｅｄｂｙｔｈｅｓｉｎｔｅｒｉｎｇｃｕｐｅｘｐｅｒｉｍｅｎｔ.Ａｆｔｅｒｏｐｔｉｍｉｚａｔｉｏｎꎬｔｈｅｓｉｎｔｅｒｉｎｇｃａｐａｃｉｔｙａｎｄｑｕａｌｉｔｙｗｅｒｅｓｉｇ￣ｎｉｆｉｃａｎｔｌｙｉｍｐｒｏｖｅｄ.Ｔｈ...
