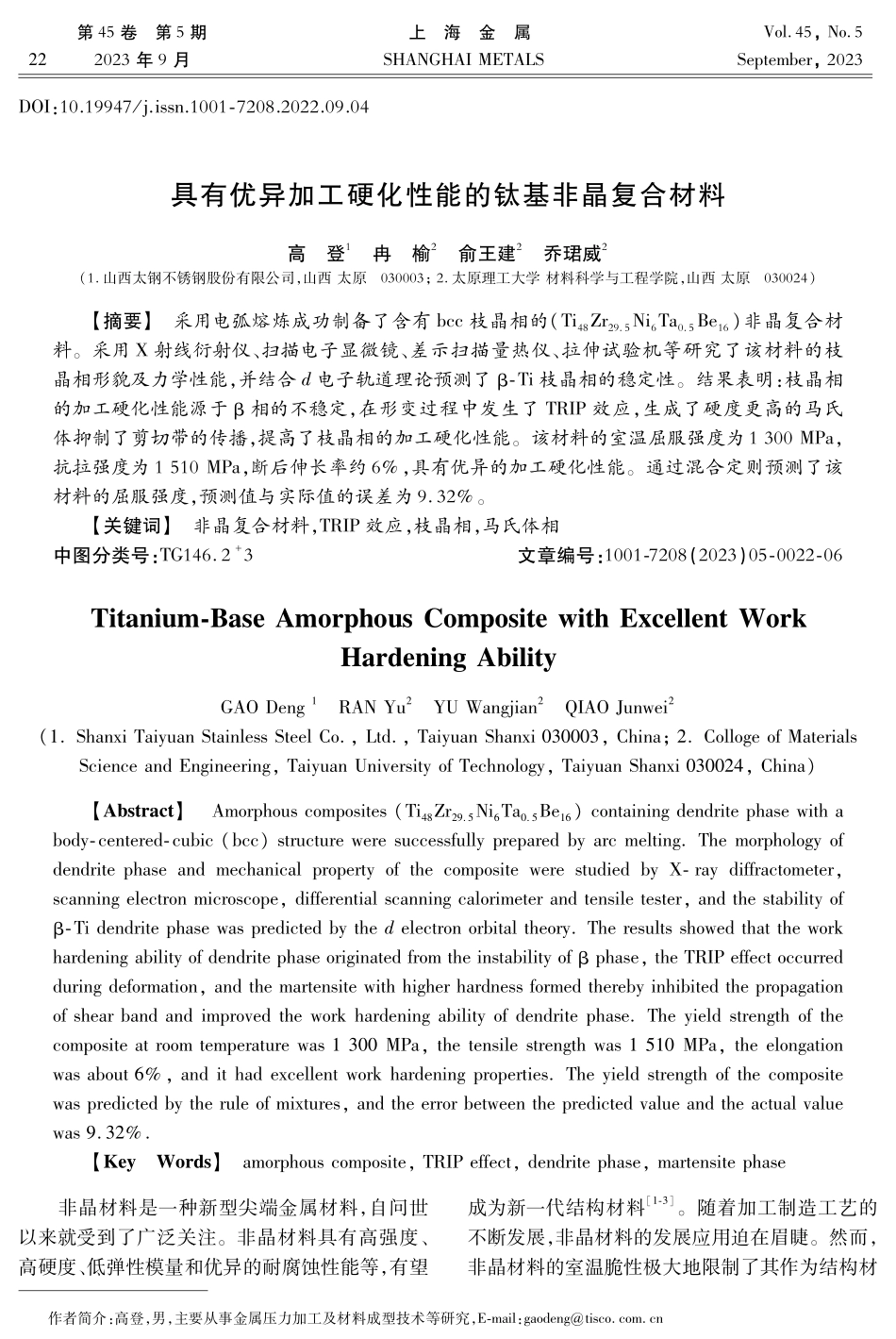

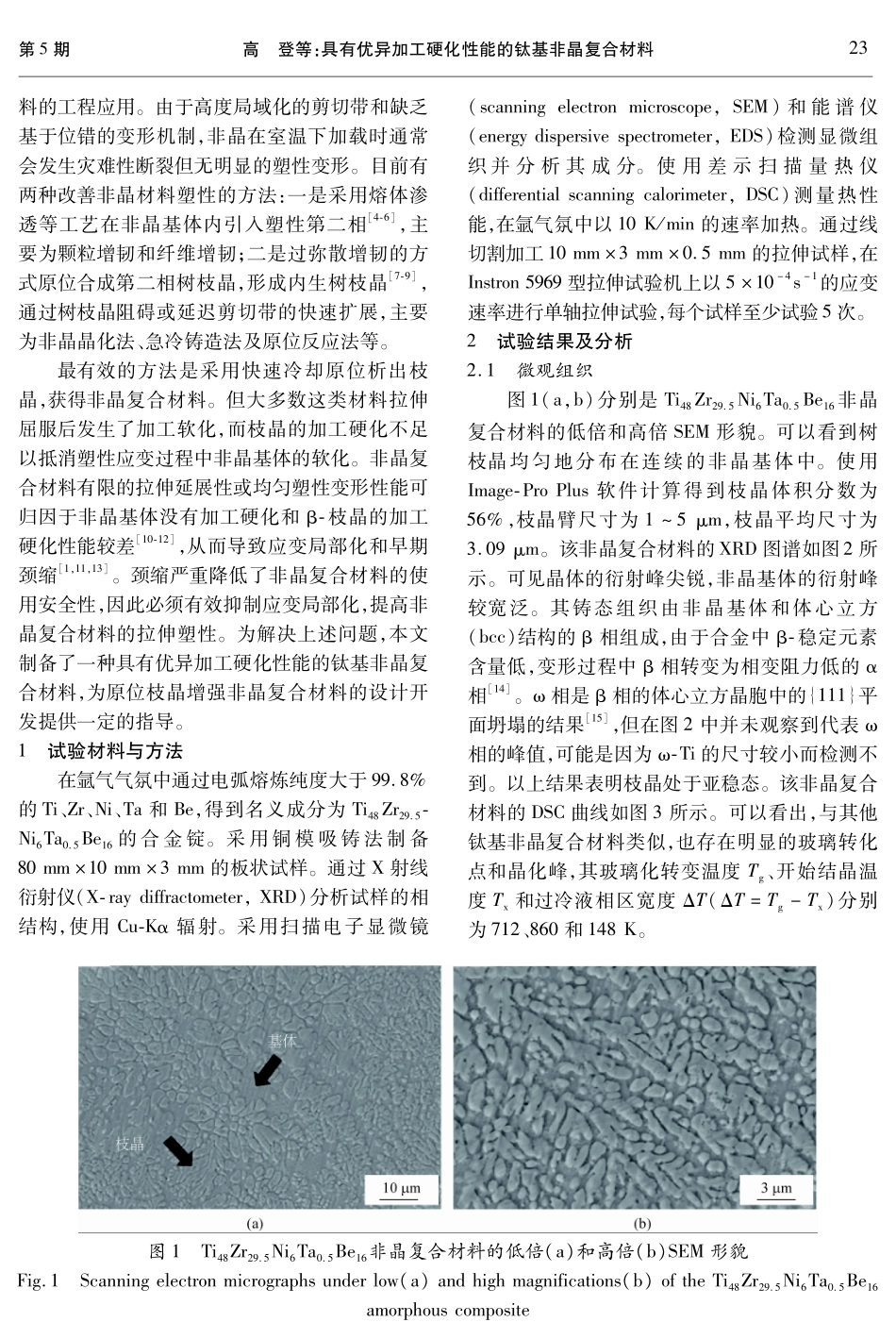

第４５卷第５期上海金属Ｖｏｌ．４５，Ｎｏ．５２２２０２３年９月ＳＨＡＮＧＨＡＩＭＥＴＡＬＳＳｅｐｔｅｍｂｅｒ，２０２３作者简介：高登，男，主要从事金属压力加工及材料成型技术等研究，Ｅｍａｉｌ：ｇａｏｄｅｎｇ＠ｔｉｓｃｏ．ｃｏｍ．ｃｎＤＯＩ：１０．１９９４７／ｊ．ｉｓｓｎ．１００１７２０８．２０２２．０９．０４具有优异加工硬化性能的钛基非晶复合材料高登１冉榆２俞王建２乔臖威２（１．山西太钢不锈钢股份有限公司，山西太原０３０００３；２．太原理工大学材料科学与工程学院，山西太原０３００２４）【摘要】采用电弧熔炼成功制备了含有ｂｃｃ枝晶相的（Ｔｉ４８Ｚｒ２９．５Ｎｉ６Ｔａ０．５Ｂｅ１６）非晶复合材料。采用Ｘ射线衍射仪、扫描电子显微镜、差示扫描量热仪、拉伸试验机等研究了该材料的枝晶相形貌及力学性能，并结合ｄ电子轨道理论预测了βＴｉ枝晶相的稳定性。结果表明：枝晶相的加工硬化性能源于β相的不稳定，在形变过程中发生了ＴＲＩＰ效应，生成了硬度更高的马氏体抑制了剪切带的传播，提高了枝晶相的加工硬化性能。该材料的室温屈服强度为１３００ＭＰａ，抗拉强度为１５１０ＭＰａ，断后伸长率约６％，具有优异的加工硬化性能。通过混合定则预测了该材料的屈服强度，预测值与实际值的误差为９．３２％。【关键词】非晶复合材料，ＴＲＩＰ效应，枝晶相，马氏体相中图分类号：ＴＧ１４６．２＋３文章编号：１００１７２０８（２０２３）０５００２２０６ＴｉｔａｎｉｕｍＢａｓｅＡｍｏｒｐｈｏｕｓＣｏｍｐｏｓｉｔｅｗｉｔｈＥｘｃｅｌｌｅｎｔＷｏｒｋＨａｒｄｅｎｉｎｇＡｂｉｌｉｔｙＧＡＯＤｅｎｇ１ＲＡＮＹｕ２ＹＵＷａｎｇｊｉａｎ２ＱＩＡＯＪｕｎｗｅｉ２（１．ＳｈａｎｘｉＴａｉｙｕａｎＳｔａｉｎｌｅｓｓＳｔｅｅｌＣｏ．，Ｌｔｄ．，ＴａｉｙｕａｎＳｈａｎｘｉ０３０００３，Ｃｈｉｎａ；２．ＣｏｌｌｏｇｅｏｆＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ，ＴａｉｙｕａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，ＴａｉｙｕａｎＳｈａｎｘｉ０３００２４，Ｃｈｉｎａ）【Ａｂｓｔｒａｃｔ】Ａｍｏｒｐｈｏｕｓｃｏｍｐｏｓｉｔｅｓ（Ｔｉ４８Ｚｒ２９．５Ｎｉ６Ｔａ０．５Ｂｅ１６）ｃｏｎｔａｉｎｉｎｇｄｅｎｄｒｉｔｅｐｈａｓｅｗｉｔｈａｂｏｄｙｃｅｎｔｅｒｅｄｃｕｂｉｃ（ｂｃｃ）ｓｔｒｕｃｔｕｒｅｗｅｒｅｓｕｃｃｅｓ...
