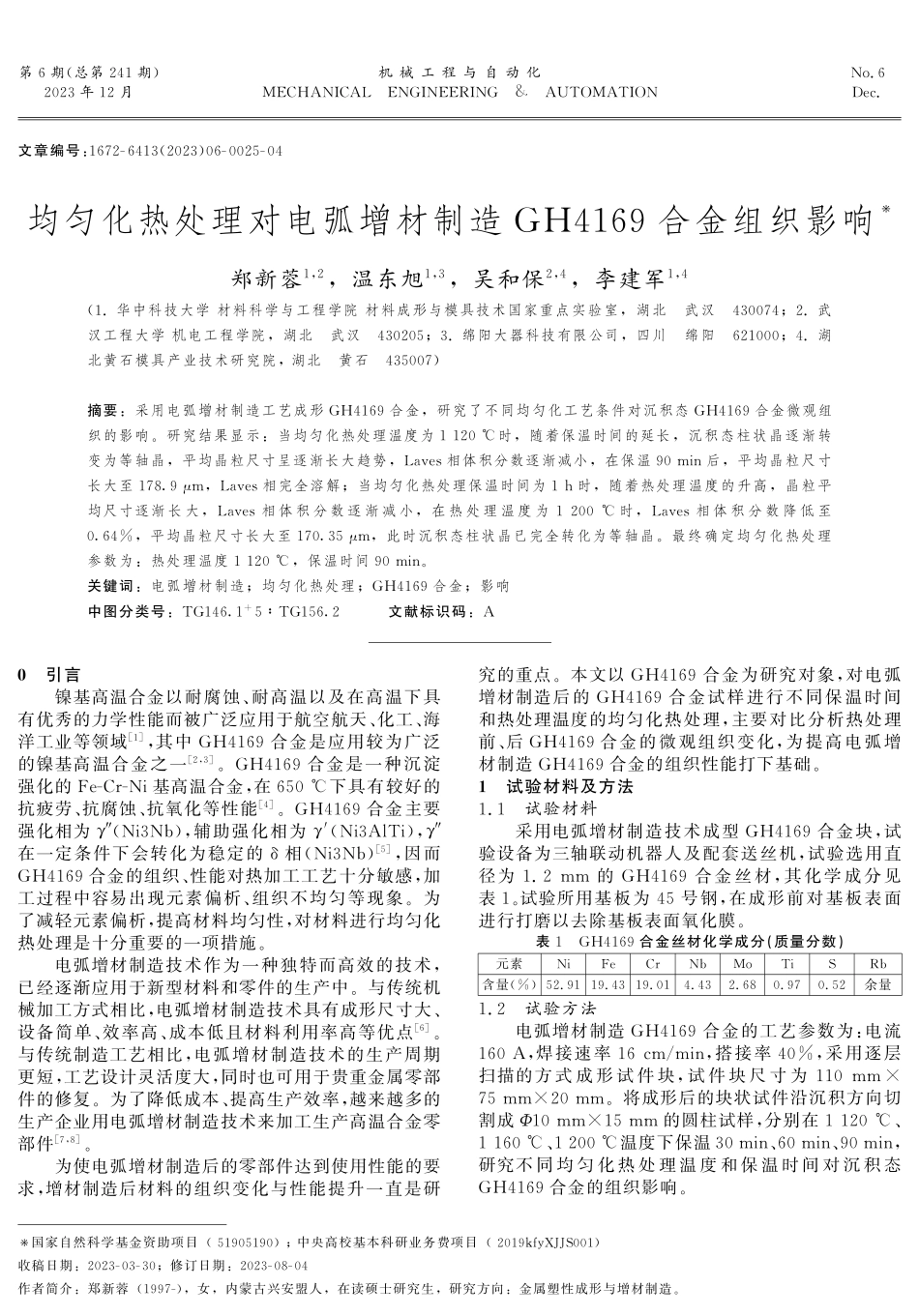

第６期(总第２４１期)２０２３年１２月机械工程与自动化MECHANICALENGINEERING&AUTOMATIONNo．６Dec．文章编号:１６７２Ｇ６４１３(２０２３)０６Ｇ００２５Ｇ０４均匀化热处理对电弧增材制造GH４１６９合金组织影响郑新蓉１,２,温东旭１,３,吴和保２,４,李建军１,４(１．华中科技大学材料科学与工程学院材料成形与模具技术国家重点实验室,湖北武汉４３００７４;２．武汉工程大学机电工程学院,湖北武汉４３０２０５;３．绵阳大器科技有限公司,四川绵阳６２１０００;４．湖北黄石模具产业技术研究院,湖北黄石４３５００７)摘要:采用电弧增材制造工艺成形GH４１６９合金,研究了不同均匀化工艺条件对沉积态GH４１６９合金微观组织的影响.研究结果显示:当均匀化热处理温度为１１２０℃时,随着保温时间的延长,沉积态柱状晶逐渐转变为等轴晶,平均晶粒尺寸呈逐渐长大趋势,Laves相体积分数逐渐减小,在保温９０min后,平均晶粒尺寸长大至１７８９μm,Laves相完全溶解;当均匀化热处理保温时间为１h时,随着热处理温度的升高,晶粒平均尺寸逐渐长大,Laves相体积分数逐渐减小,在热处理温度为１２００℃时,Laves相体积分数降低至０６４％,平均晶粒尺寸长大至１７０３５μm,此时沉积态柱状晶已完全转化为等轴晶.最终确定均匀化热处理参数为:热处理温度１１２０℃,保温时间９０min.关键词:电弧增材制造;均匀化热处理;GH４１６９合金;影响中图分类号:TG１４６１＋５∶TG１５６２文献标识码:A国家自然科学基金资助项目(５１９０５１９０);中央高校基本科研业务费项目(２０１９kfyXJJS００１)收稿日期:２０２３Ｇ０３Ｇ３０;修订日期:２０２３Ｇ０８Ｇ０４作者简介:郑新蓉(１９９７Ｇ),女,内蒙古兴安盟人,在读硕士研究生,研究方向:金属塑性成形与增材制造.０引言镍基高温合金以耐腐蚀、耐高温以及在高温下具有优秀的力学性能而被广泛应用于航空航天、化工、海洋工业等领域[１],其中GH４１６９合金是应用较为广泛的镍基高温合金之一[２,３].GH４１６９合金是一种沉淀强化的FeＧCrＧNi基高温合金,在６５０℃下具有较好的抗疲劳、抗腐蚀、抗氧化等性能[４].GH４１６９合金主要强化相为γ″(Ni３Nb),辅助强化相为γ′(Ni３AlTi),γ″在一定条件下会转化为稳定的δ相(Ni３Nb)[５],因而GH４１６９合金的组织、性能对热加工工艺十分敏感,加工过程中容易出现元素偏析、组织不均匀等现象.为了减轻元素偏析,提高材料均匀性,对材料进行均匀化热处理是十分重要的一项措...
