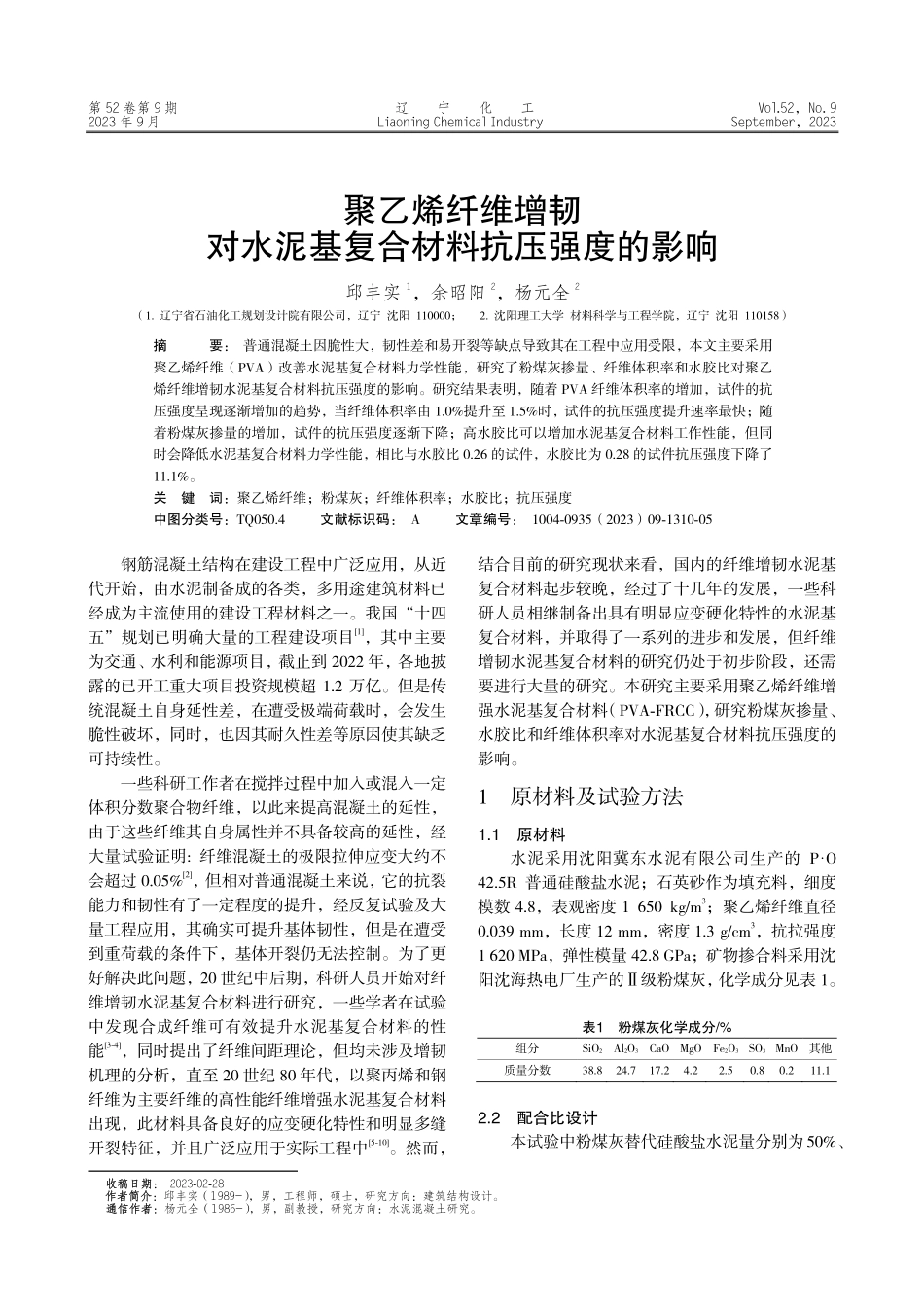

第52卷第9期辽宁化工Vol.52，No.92023年9月LiaoningChemicalIndustrySeptember，2023收稿日期：2023-02-28作者简介：邱丰实（1989-），男，工程师，硕士，研究方向：建筑结构设计。通信作者：杨元全（1986-），男，副教授，研究方向：水泥混凝土研究。聚乙烯纤维增韧对水泥基复合材料抗压强度的影响邱丰实1，余昭阳2，杨元全2（1.辽宁省石油化工规划设计院有限公司，辽宁沈阳110000；2.沈阳理工大学材料科学与工程学院，辽宁沈阳110158）摘要：普通混凝土因脆性大，韧性差和易开裂等缺点导致其在工程中应用受限，本文主要采用聚乙烯纤维（PVA）改善水泥基复合材料力学性能，研究了粉煤灰掺量、纤维体积率和水胶比对聚乙烯纤维增韧水泥基复合材料抗压强度的影响。研究结果表明，随着PVA纤维体积率的增加，试件的抗压强度呈现逐渐增加的趋势，当纤维体积率由1.0%提升至1.5%时，试件的抗压强度提升速率最快；随着粉煤灰掺量的增加，试件的抗压强度逐渐下降；高水胶比可以增加水泥基复合材料工作性能，但同时会降低水泥基复合材料力学性能，相比与水胶比0.26的试件，水胶比为0.28的试件抗压强度下降了11.1%。关键词：聚乙烯纤维；粉煤灰；纤维体积率；水胶比；抗压强度中图分类号：TQ050.4文献标识码：A文章编号：1004-0935（2023）09-1310-05钢筋混凝土结构在建设工程中广泛应用，从近代开始，由水泥制备成的各类，多用途建筑材料已经成为主流使用的建设工程材料之一。我国“十四五”规划已明确大量的工程建设项目[1]，其中主要为交通、水利和能源项目，截止到2022年，各地披露的已开工重大项目投资规模超1.2万亿。但是传统混凝土自身延性差，在遭受极端荷载时，会发生脆性破坏，同时，也因其耐久性差等原因使其缺乏可持续性。一些科研工作者在搅拌过程中加入或混入一定体积分数聚合物纤维，以此来提高混凝土的延性，由于这些纤维其自身属性并不具备较高的延性，经大量试验证明:纤维混凝土的极限拉伸应变大约不会超过0.05%[2]，但相对普通混凝土来说，它的抗裂能力和韧性有了一定程度的提升，经反复试验及大量工程应用，其确实可提升基体韧性，但是在遭受到重荷载的条件下，基体开裂仍无法控制。为了更好解决此问题，20世纪中后期，科研人员开始对纤维增韧水泥基复合材料进行研究，一些学者在试验中发现合成纤维可有效提升水泥基复合材料的性能[3-4]，同时提出了纤维间距理论，但均未涉及增韧机理的分析，直至20世纪80年代，以聚丙烯和钢纤维为主要纤...
