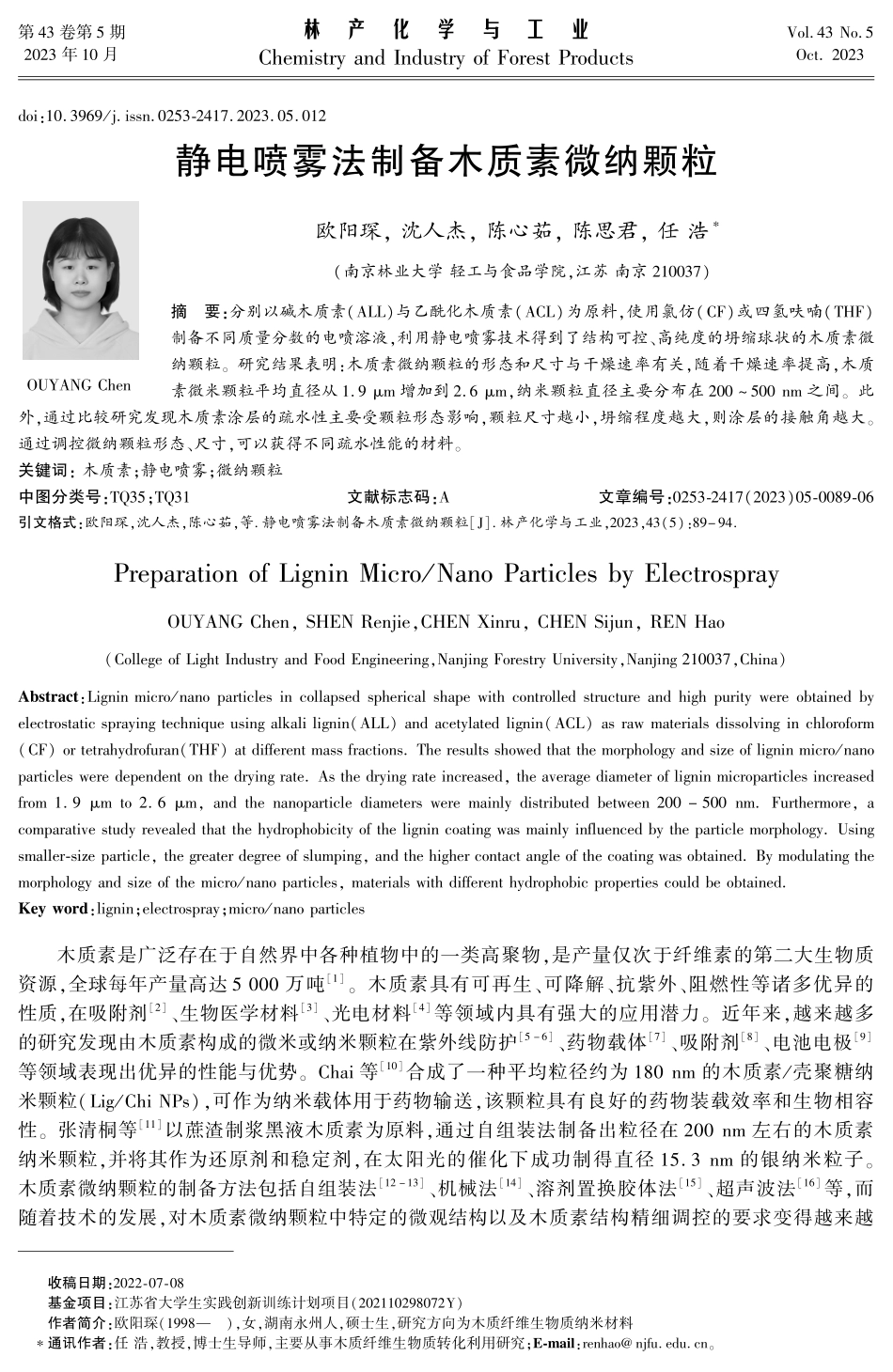

第43卷第5期2023年10月林产化学与工业ChemistryandIndustryofForestProductsVol.43No.5Oct.2023收稿日期:2022-07-08基金项目:江苏省大学生实践创新训练计划项目(202110298072Y)作者简介:欧阳琛(1998—),女,湖南永州人,硕士生,研究方向为木质纤维生物质纳米材料∗通讯作者:任浩,教授,博士生导师,主要从事木质纤维生物质转化利用研究;E-mail:renhao@njfu.edu.cn。doi:10.3969/j.issn.0253-2417.2023.05.012静电喷雾法制备木质素微纳颗粒OUYANGChen欧阳琛,沈人杰,陈心茹,陈思君,任浩∗莜(南京林业大学轻工与食品学院,江苏南京210037)摘要:分别以碱木质素(ALL)与乙酰化木质素(ACL)为原料,使用氯仿(CF)或四氢呋喃(THF)制备不同质量分数的电喷溶液,利用静电喷雾技术得到了结构可控、高纯度的坍缩球状的木质素微纳颗粒。研究结果表明:木质素微纳颗粒的形态和尺寸与干燥速率有关,随着干燥速率提高,木质素微米颗粒平均直径从1.9μm增加到2.6μm,纳米颗粒直径主要分布在200~500nm之间。此外,通过比较研究发现木质素涂层的疏水性主要受颗粒形态影响,颗粒尺寸越小,坍缩程度越大,则涂层的接触角越大。通过调控微纳颗粒形态、尺寸,可以获得不同疏水性能的材料。关键词:木质素;静电喷雾;微纳颗粒中图分类号:TQ35;TQ31文献标志码:A文章编号:0253-2417(2023)05-0089-06引文格式:欧阳琛,沈人杰,陈心茹,等.静电喷雾法制备木质素微纳颗粒[J].林产化学与工业,2023,43(5):89-94.PreparationofLigninMicro/NanoParticlesbyElectrosprayOUYANGChen,SHENRenjie,CHENXinru,CHENSijun,RENHao(CollegeofLightIndustryandFoodEngineering,NanjingForestryUniversity,Nanjing210037,China)Abstract:Ligninmicro/nanoparticlesincollapsedsphericalshapewithcontrolledstructureandhighpuritywereobtainedbyelectrostaticsprayingtechniqueusingalkalilignin(ALL)andacetylatedlignin(ACL)asrawmaterialsdissolvinginchloroform(CF)ortetrahydrofuran(THF)atdifferentmassfractions.Theresultsshowedthatthemorphologyandsizeofligninmicro/nanoparticlesweredependentonthedryingrate.Asthedryingrateincreased,theaveragediameterofligninmicroparticlesincreasedfrom1.9μmto2.6μm,andthenanoparticlediametersweremainlydistributedbetween200-500nm.Furthermore,acomparativestudyrevealedthatthehydrophobicityofthelignincoatingwasmainlyinfluencedbytheparticlemorpholog...
