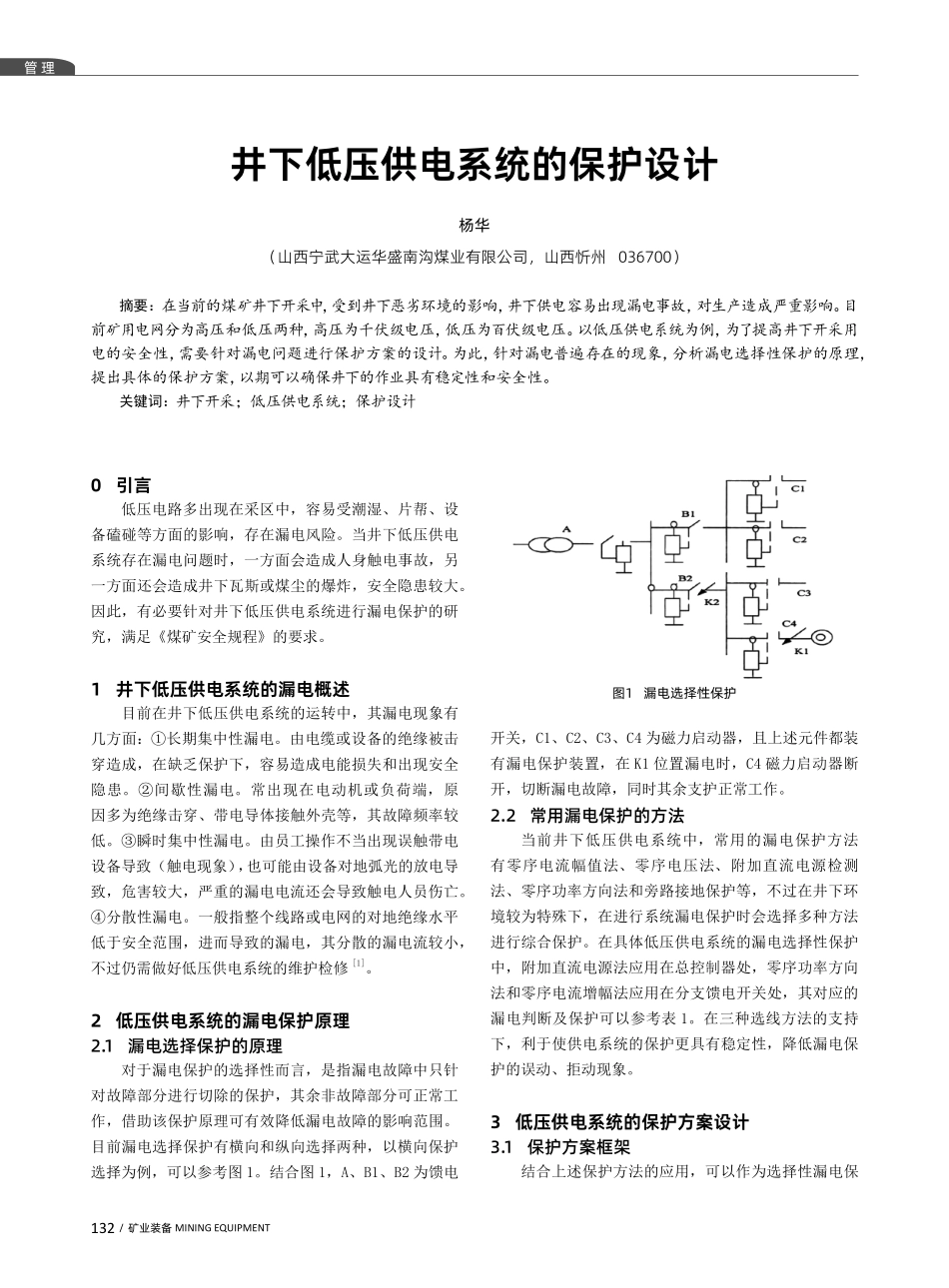

132/矿业装备MININGEQUIPMENT管理0引言低压电路多出现在采区中，容易受潮湿、片帮、设备磕碰等方面的影响，存在漏电风险。当井下低压供电系统存在漏电问题时，一方面会造成人身触电事故，另一方面还会造成井下瓦斯或煤尘的爆炸，安全隐患较大。因此，有必要针对井下低压供电系统进行漏电保护的研究，满足《煤矿安全规程》的要求。1井下低压供电系统的漏电概述目前在井下低压供电系统的运转中，其漏电现象有几方面：①长期集中性漏电。由电缆或设备的绝缘被击穿造成，在缺乏保护下，容易造成电能损失和出现安全隐患。②间歇性漏电。常出现在电动机或负荷端，原因多为绝缘击穿、带电导体接触外壳等，其故障频率较低。③瞬时集中性漏电。由员工操作不当出现误触带电设备导致（触电现象），也可能由设备对地弧光的放电导致，危害较大，严重的漏电电流还会导致触电人员伤亡。④分散性漏电。一般指整个线路或电网的对地绝缘水平低于安全范围，进而导致的漏电，其分散的漏电流较小，不过仍需做好低压供电系统的维护检修[1]。2低压供电系统的漏电保护原理2.1漏电选择保护的原理对于漏电保护的选择性而言，是指漏电故障中只针对故障部分进行切除的保护，其余非故障部分可正常工作，借助该保护原理可有效降低漏电故障的影响范围。目前漏电选择保护有横向和纵向选择两种，以横向保护选择为例，可以参考图1。结合图1，A、B1、B2为馈电开关，C1、C2、C3、C4为磁力启动器，且上述元件都装有漏电保护装置，在K1位置漏电时，C4磁力启动器断开，切断漏电故障，同时其余支护正常工作。2.2常用漏电保护的方法当前井下低压供电系统中，常用的漏电保护方法有零序电流幅值法、零序电压法、附加直流电源检测法、零序功率方向法和旁路接地保护等，不过在井下环境较为特殊下，在进行系统漏电保护时会选择多种方法进行综合保护。在具体低压供电系统的漏电选择性保护中，附加直流电源法应用在总控制器处，零序功率方向法和零序电流增幅法应用在分支馈电开关处，其对应的漏电判断及保护可以参考表1。在三种选线方法的支持下，利于使供电系统的保护更具有稳定性，降低漏电保护的误动、拒动现象。3低压供电系统的保护方案设计3.1保护方案框架结合上述保护方法的应用，可以作为选择性漏电保井下低压供电系统的保护设计杨华（山西宁武大运华盛南沟煤业有限公司，山西忻州036700）摘要：在当前的煤矿井下开采中，受到井下恶劣环境的影响，井下供电容易出现漏电事故，对生产造成严重影...
