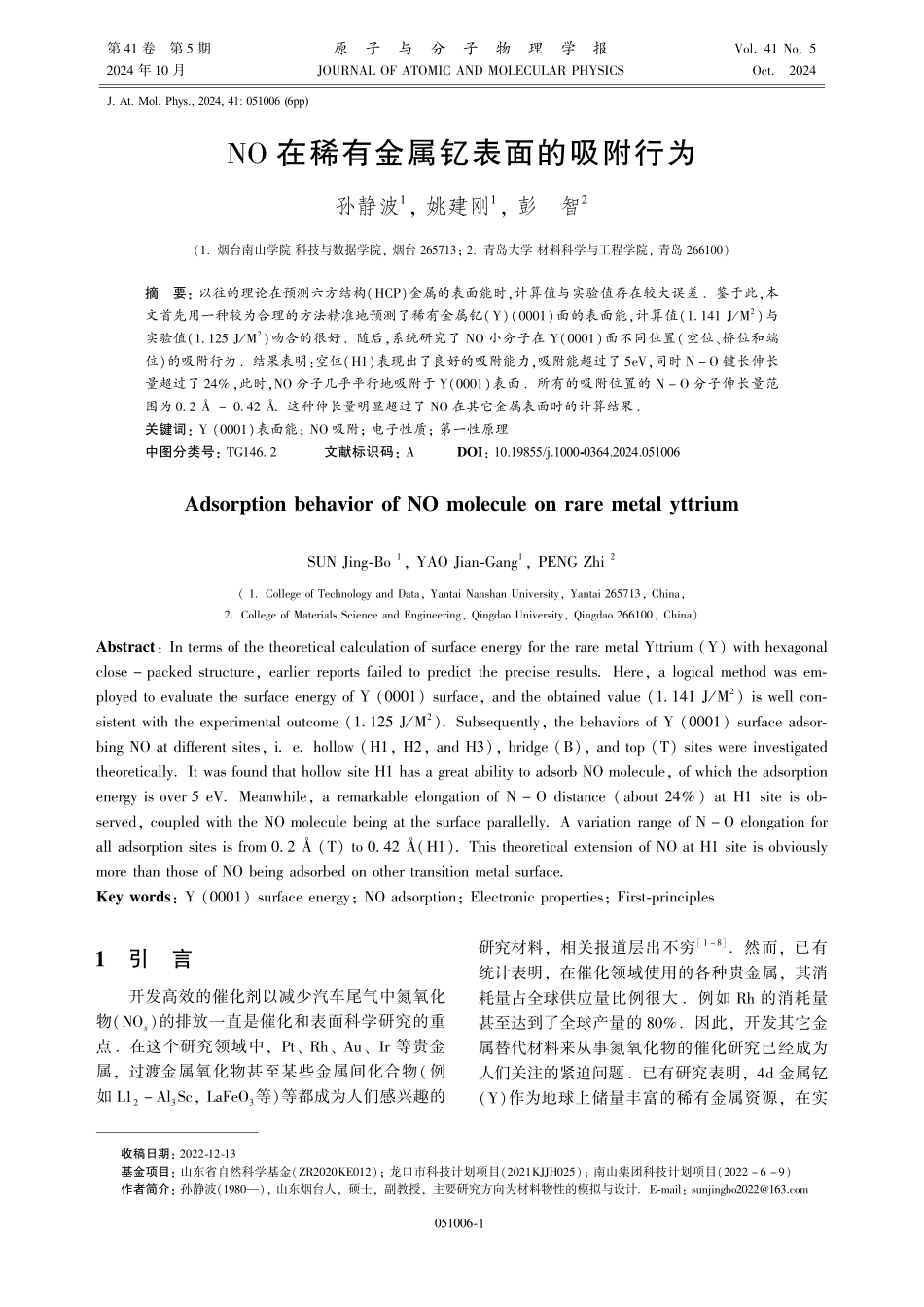

第４１卷第５期原子与分子物理学报Ｖｏｌ.４１Ｎｏ.５２０２４年１０月ＪＯＵＲＮＡＬＯＦＡＴＯＭＩＣＡＮＤＭＯＬＥＣＵＬＡＲＰＨＹＳＩＣＳＯｃｔ.２０２４J.At.Mol.Phys.,2024,41:051006(6pp)051006￣ＮＯ在稀有金属钇表面的吸附行为孙静波１ꎬ姚建刚１ꎬ彭智２(１.烟台南山学院科技与数据学院ꎬ烟台２６５７１３ꎻ２.青岛大学材料科学与工程学院ꎬ青岛２６６１００)摘要:以往的理论在预测六方结构(ＨＣＰ)金属的表面能时ꎬ计算值与实验值存在较大误差鉴于此ꎬ本文首先用一种较为合理的方法精准地预测了稀有金属钇(Ｙ)(０００１)面的表面能ꎬ计算值(１１４１Ｊ/Ｍ２)与实验值(１１２５Ｊ/Ｍ２)吻合的很好随后ꎬ系统研究了ＮＯ小分子在Ｙ(０００１)面不同位置(空位、桥位和端位)的吸附行为结果表明:空位(Ｈ１)表现出了良好的吸附能力ꎬ吸附能超过了５ｅＶꎬ同时Ｎ－Ｏ键长伸长量超过了２４％ꎬ此时ꎬＮＯ分子几乎平行地吸附于Ｙ(０００１)表面所有的吸附位置的Ｎ－Ｏ分子伸长量范围为０２Å－０４２Å这种伸长量明显超过了ＮＯ在其它金属表面时的计算结果关键词:Ｙ(０００１)表面能ꎻＮＯ吸附ꎻ电子性质ꎻ第一性原理中图分类号:ＴＧ１４６２文献标识码:ＡＤＯＩ:10.19855/j.1000￣0364.2024.051006ＡｄｓｏｒｐｔｉｏｎｂｅｈａｖｉｏｒｏｆＮＯｍｏｌｅｃｕｌｅｏｎｒａｒｅｍｅｔａｌｙｔｔｒｉｕｍＳＵＮＪｉｎｇ￣Ｂｏ１ꎬＹＡＯＪｉａｎ￣Ｇａｎｇ１ꎬＰＥＮＧＺｈｉ２(１ＣｏｌｌｅｇｅｏｆＴｅｃｈｎｏｌｏｇｙａｎｄＤａｔａꎬＹａｎｔａｉＮａｎｓｈａｎＵｎｉｖｅｒｓｉｔｙꎬＹａｎｔａｉ２６５７１３ꎬＣｈｉｎａꎬ２ＣｏｌｌｅｇｅｏｆＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇꎬＱｉｎｇｄａｏＵｎｉｖｅｒｓｉｔｙꎬＱｉｎｇｄａｏ２６６１００ꎬＣｈｉｎａ)Ａｂｓｔｒａｃｔ:ＩｎｔｅｒｍｓｏｆｔｈｅｔｈｅｏｒｅｔｉｃａｌｃａｌｃｕｌａｔｉｏｎｏｆｓｕｒｆａｃｅｅｎｅｒｇｙｆｏｒｔｈｅｒａｒｅｍｅｔａｌＹｔｔｒｉｕｍ(Ｙ)ｗｉｔｈｈｅｘａｇｏｎａｌｃｌｏｓｅ－ｐａｃｋｅｄｓｔｒｕｃｔｕｒｅꎬｅａｒｌｉｅｒｒｅｐｏｒｔｓｆａｉｌｅｄｔｏｐｒｅｄｉｃｔｔｈｅｐｒｅｃｉｓｅｒｅｓｕｌｔｓＨｅｒｅꎬａｌｏｇｉｃａｌｍｅｔｈｏｄｗａｓｅｍ￣ｐｌｏｙｅｄｔｏｅｖａｌｕａｔｅｔｈｅｓｕｒｆａｃｅｅｎｅｒｇｙｏｆＹ(０００１)ｓｕｒｆａｃｅꎬａｎｄｔｈ...
