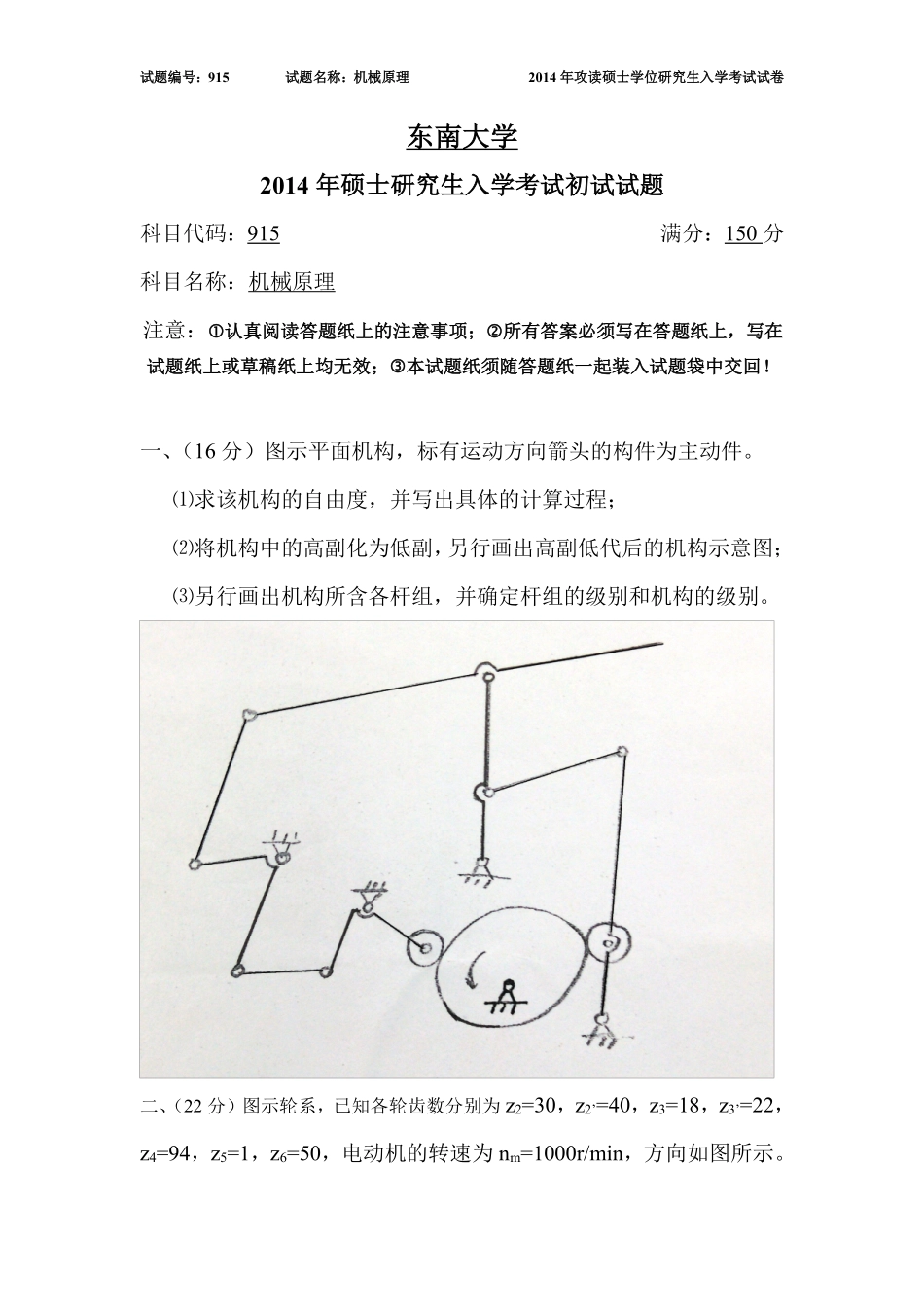

试题编号：915试题名称：机械原理2014年攻读硕士学位研究生入学考试试卷东南大学2014年硕士研究生入学考试初试试题科目代码：915满分：150分科目名称：机械原理注意：认真阅读答题纸上的注意事项；所有答案必须写在答题纸上，写在试题纸上或草稿纸上均无效；本试题纸须随答题纸一起装入试题袋中交回！一、（16分）图示平面机构，标有运动方向箭头的构件为主动件。⑴求该机构的自由度，并写出具体的计算过程；⑵将机构中的高副化为低副，另行画出高副低代后的机构示意图；⑶另行画出机构所含各杆组，并确定杆组的级别和机构的级别。二、（22分）图示轮系，已知各轮齿数分别为z2=30，z2’=40，z3=18，z3’=22，z4=94，z5=1，z6=50，电动机的转速为nm=1000r/min，方向如图所示。试题编号：915试题名称：机械原理2014年攻读硕士学位研究生入学考试试卷试求⑴齿轮1的齿数z1；⑵齿轮6转速n6的大小和方向；⑶齿轮1转速n1的大小和方向。三、（18分）图示回转件。已知其上三个不平衡质量m1=1kg，m2=2kg，m3=4kg，质心至回转轴的距离r1=60mm，r2=140mm，r3=90mm，轴向及周向位置如图所示。试求：⑴若回转件转速为n=600r/min.试求A,B处产生的支反力FRA、FRB;⑵为使回转件达到动平衡，在平面Ⅰ与Ⅱ上半径为r=100mm的圆周上加上平衡质量。求所加的平衡质量m1、m2及方位θ1、θ2。试题编号：915试题名称：机械原理2014年攻读硕士学位研究生入学考试试卷四、（16分）某一机械系统的等效动力学模型如图所示。已知稳定运转时期一个运动周期内等效阻力矩的变化规律如图所示，等效驱动力矩Md为常数，等效转动惯量为J=1kg.m2(为常数)，等效构件的平均转速为nm=2000r/min。试求：⑴等效驱动力矩Md；⑵等效构件的速度波动系数δ，以及等效构件的最高转速nmax和最低转速nmin;⑶若要求等效构件的许用速度波动系数为[δ]=0.02。试求安装在等效构件上飞轮的最小转动惯量JF。试题编号：915试题名称：机械原理2014年攻读硕士学位研究生入学考试试卷五、（14分）一对渐开线直齿圆柱齿轮，其中α=20°，ha*=1mm，说明下列采用什么传动。⑴z1=16，z2=38，m=4，要求实际中心距a'=108mm；⑵z1=12，z2=20，m=4，实际中心距无要求；⑶a'=100，m=4，i12=2.5。六、（22分）如图所示曲柄滑块机构，其中b/a=4，a=e，AB的角速度为ω，试求：⑴该机构的极位夹角θ；⑵求滑块c的行程H，（用a表示）；⑶求滑块c的最大速度Vcmax，并求对应的φ；⑷Vcm=H/tm，tm为慢行程时间，用a表示Vcm；...
