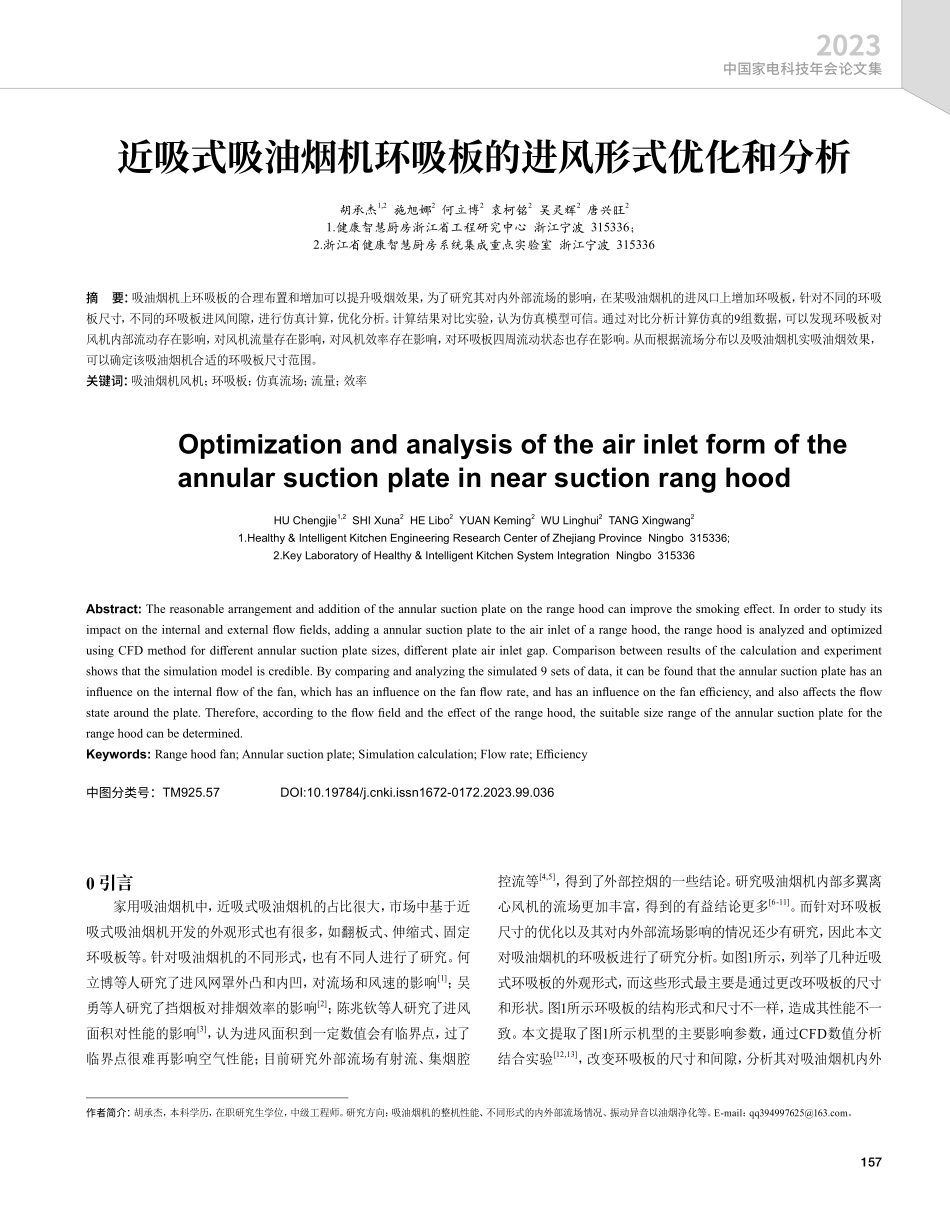

1572023中国家电科技年会论文集0引言家用吸油烟机中，近吸式吸油烟机的占比很大，市场中基于近吸式吸油烟机开发的外观形式也有很多，如翻板式、伸缩式、固定环吸板等。针对吸油烟机的不同形式，也有不同人进行了研究。何立博等人研究了进风网罩外凸和内凹，对流场和风速的影响[1]；吴勇等人研究了挡烟板对排烟效率的影响[2]；陈兆钦等人研究了进风面积对性能的影响[3]，认为进风面积到一定数值会有临界点，过了临界点很难再影响空气性能；目前研究外部流场有射流、集烟腔控流等[4,5]，得到了外部控烟的一些结论。研究吸油烟机内部多翼离心风机的流场更加丰富，得到的有益结论更多[6-11]。而针对环吸板尺寸的优化以及其对内外部流场影响的情况还少有研究，因此本文对吸油烟机的环吸板进行了研究分析。如图1所示，列举了几种近吸式环吸板的外观形式，而这些形式最主要是通过更改环吸板的尺寸和形状。图1所示环吸板的结构形式和尺寸不一样，造成其性能不一致。本文提取了图1所示机型的主要影响参数，通过CFD数值分析结合实验[12,13]，改变环吸板的尺寸和间隙，分析其对吸油烟机内外作者简介：胡承杰，本科学历，在职研究生学位，中级工程师。研究方向：吸油烟机的整机性能、不同形式的内外部流场情况、振动异音以油烟净化等。E-mail：qq394997625@163.com。近吸式吸油烟机环吸板的进风形式优化和分析胡承杰1,2施旭娜2何立博2袁柯铭2吴灵辉2唐兴旺21.健康智慧厨房浙江省工程研究中心浙江宁波315336；2.浙江省健康智慧厨房系统集成重点实验室浙江宁波315336摘要：吸油烟机上环吸板的合理布置和增加可以提升吸烟效果，为了研究其对内外部流场的影响，在某吸油烟机的进风口上增加环吸板，针对不同的环吸板尺寸，不同的环吸板进风间隙，进行仿真计算，优化分析。计算结果对比实验，认为仿真模型可信。通过对比分析计算仿真的9组数据，可以发现环吸板对风机内部流动存在影响，对风机流量存在影响，对风机效率存在影响，对环吸板四周流动状态也存在影响。从而根据流场分布以及吸油烟机实吸油烟效果，可以确定该吸油烟机合适的环吸板尺寸范围。关键词：吸油烟机风机；环吸板；仿真流场；流量；效率OptimizationandanalysisoftheairinletformoftheannularsuctionplateinnearsuctionranghoodHUChengjie1,2SHIXuna2HELibo2YUANKeming2WULinghui2TANGXingwang21.Healthy&IntelligentKitchenEngineeringResearchCenterofZhejiangProvinceNingbo315336;2.KeyLaborato...
