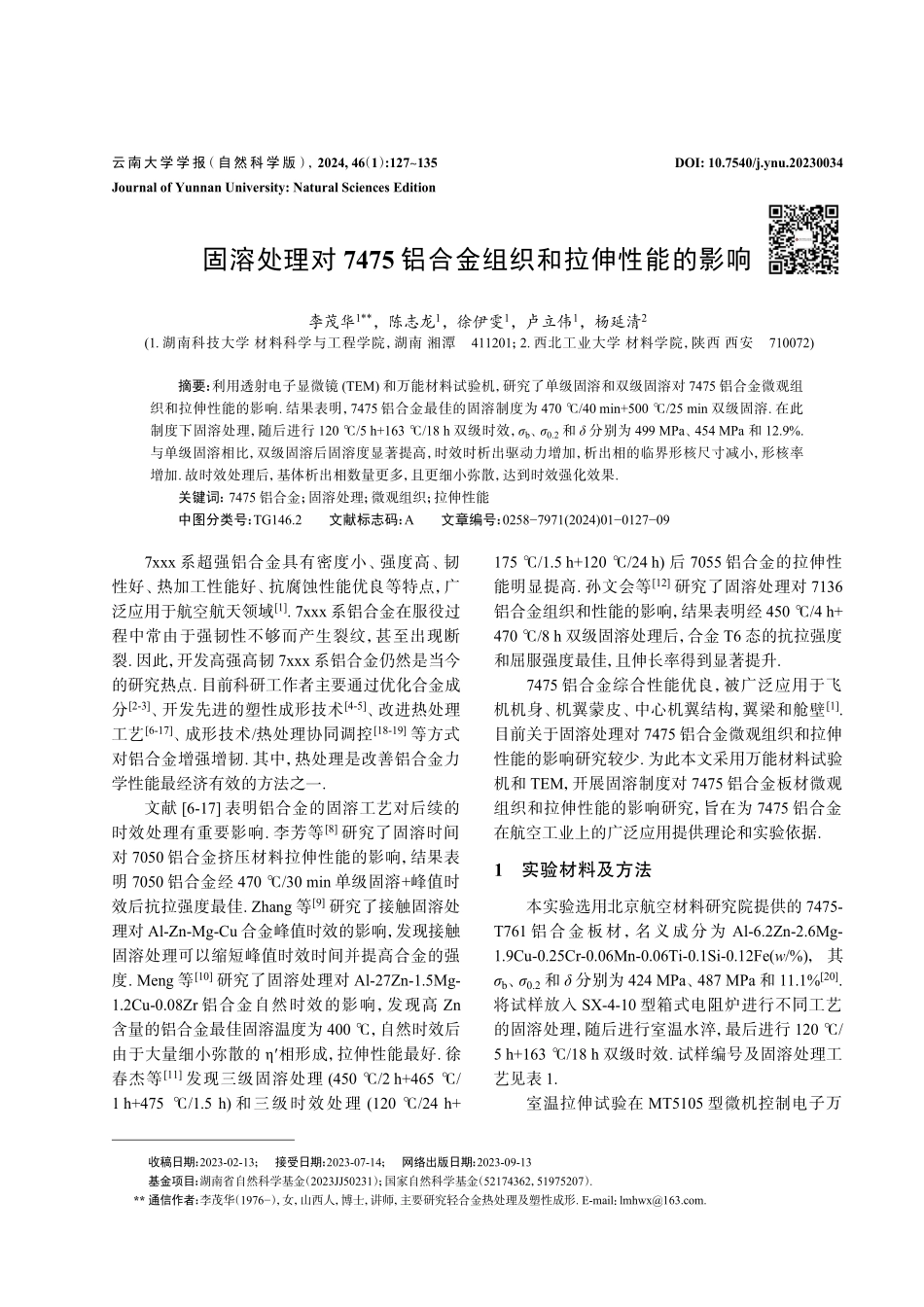

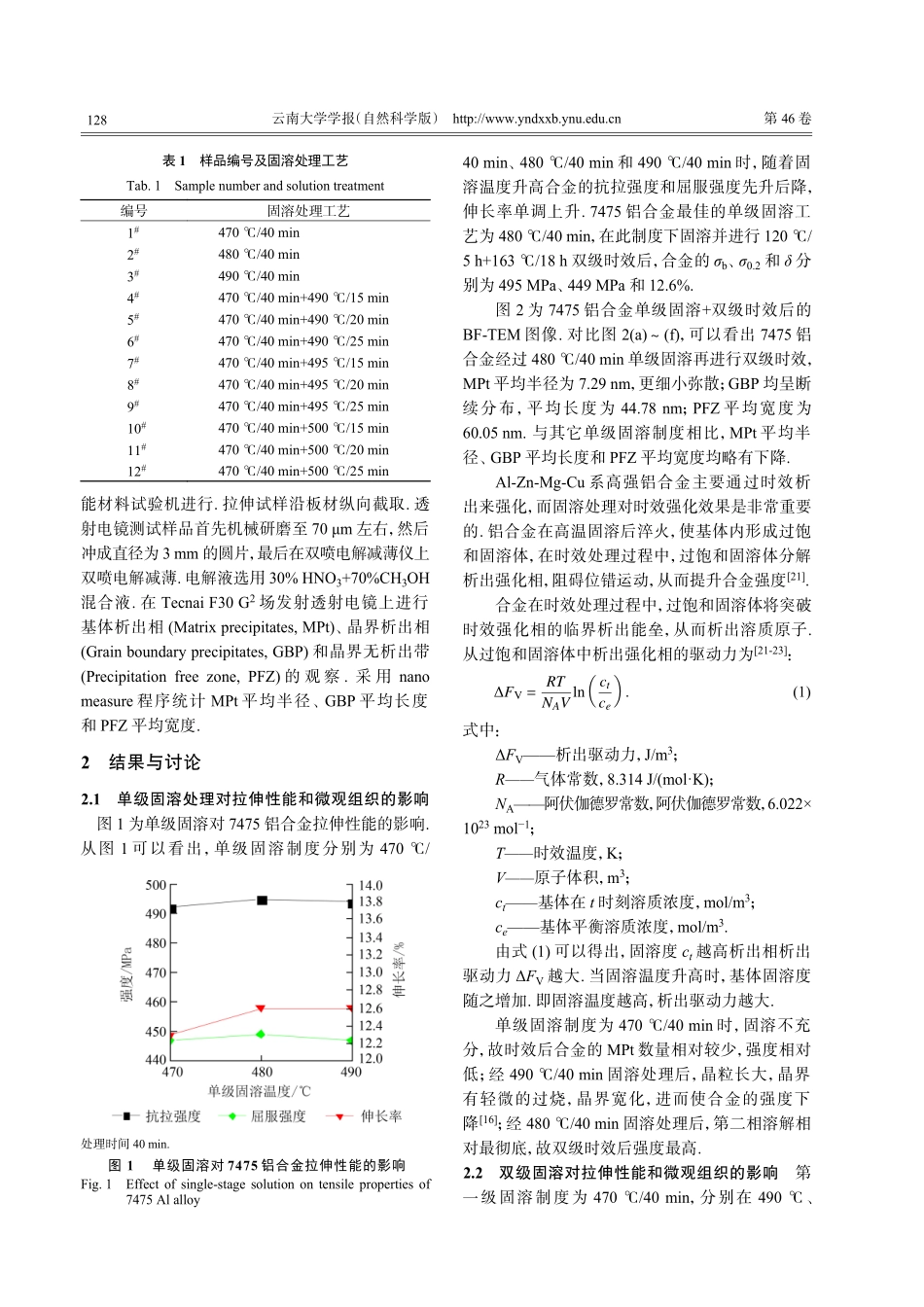

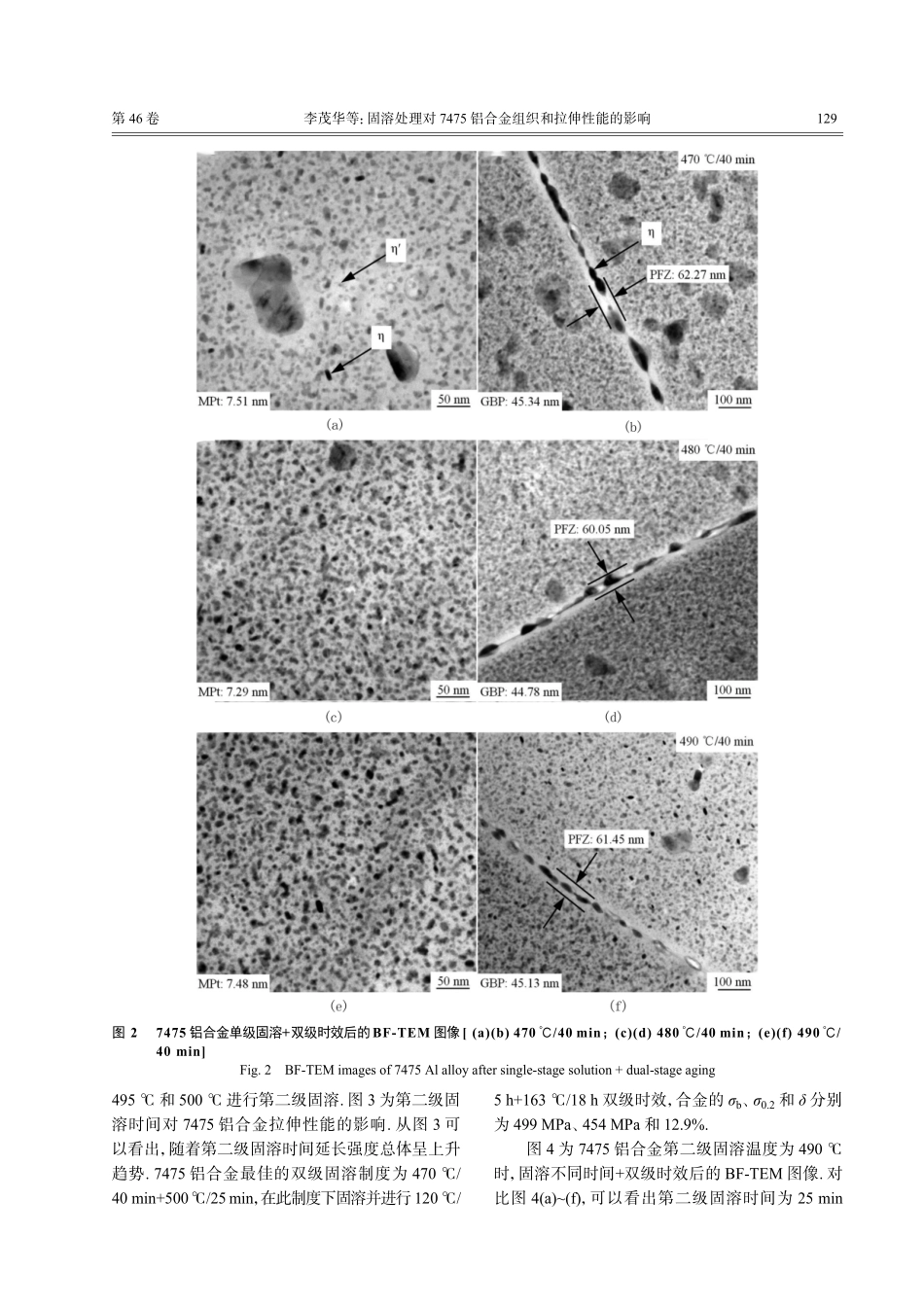

固溶处理对7475铝合金组织和拉伸性能的影响李茂华1**，陈志龙1，徐伊雯1，卢立伟1，杨延清2(1.湖南科技大学材料科学与工程学院，湖南湘潭411201；2.西北工业大学材料学院，陕西西安710072)摘要：利用透射电子显微镜(TEM)和万能材料试验机，研究了单级固溶和双级固溶对7475铝合金微观组织和拉伸性能的影响.结果表明，7475铝合金最佳的固溶制度为470℃/40min+500℃/25min双级固溶.在此制度下固溶处理，随后进行120℃/5h+163℃/18h双级时效，σb、σ0.2和δ分别为499MPa、454MPa和12.9%.与单级固溶相比，双级固溶后固溶度显著提高，时效时析出驱动力增加，析出相的临界形核尺寸减小，形核率增加.故时效处理后，基体析出相数量更多，且更细小弥散，达到时效强化效果.关键词：7475铝合金；固溶处理；微观组织；拉伸性能中图分类号：TG146.2文献标志码：A文章编号：0258−7971(2024)01−0127−097xxx系超强铝合金具有密度小、强度高、韧性好、热加工性能好、抗腐蚀性能优良等特点，广泛应用于航空航天领域[1].7xxx系铝合金在服役过程中常由于强韧性不够而产生裂纹，甚至出现断裂.因此，开发高强高韧7xxx系铝合金仍然是当今的研究热点.目前科研工作者主要通过优化合金成分[2-3]、开发先进的塑性成形技术[4-5]、改进热处理工艺[6-17]、成形技术/热处理协同调控[18-19]等方式对铝合金增强增韧.其中，热处理是改善铝合金力学性能最经济有效的方法之一.文献[6-17]表明铝合金的固溶工艺对后续的时效处理有重要影响.李芳等[8]研究了固溶时间对7050铝合金挤压材料拉伸性能的影响，结果表明7050铝合金经470℃/30min单级固溶+峰值时效后抗拉强度最佳.Zhang等[9]研究了接触固溶处理对Al-Zn-Mg-Cu合金峰值时效的影响，发现接触固溶处理可以缩短峰值时效时间并提高合金的强度.Meng等[10]研究了固溶处理对Al-27Zn-1.5Mg-1.2Cu-0.08Zr铝合金自然时效的影响，发现高Zn含量的铝合金最佳固溶温度为400℃，自然时效后由于大量细小弥散的η′相形成，拉伸性能最好.徐春杰等[11]发现三级固溶处理(450℃/2h+465℃/1h+475℃/1.5h)和三级时效处理(120℃/24h+175℃/1.5h+120℃/24h)后7055铝合金的拉伸性能明显提高.孙文会等[12]研究了固溶处理对7136铝合金组织和性能的影响，结果表明经450℃/4h+470℃/8h双级固溶处理后，合金T6态的抗拉强度和屈服强度最佳，且伸长率得到显著提升.7475铝合金综合性能优良，被广泛应用于飞机机身、机翼蒙皮、中心机翼结构，翼梁和舱壁[1].目前关于固...
