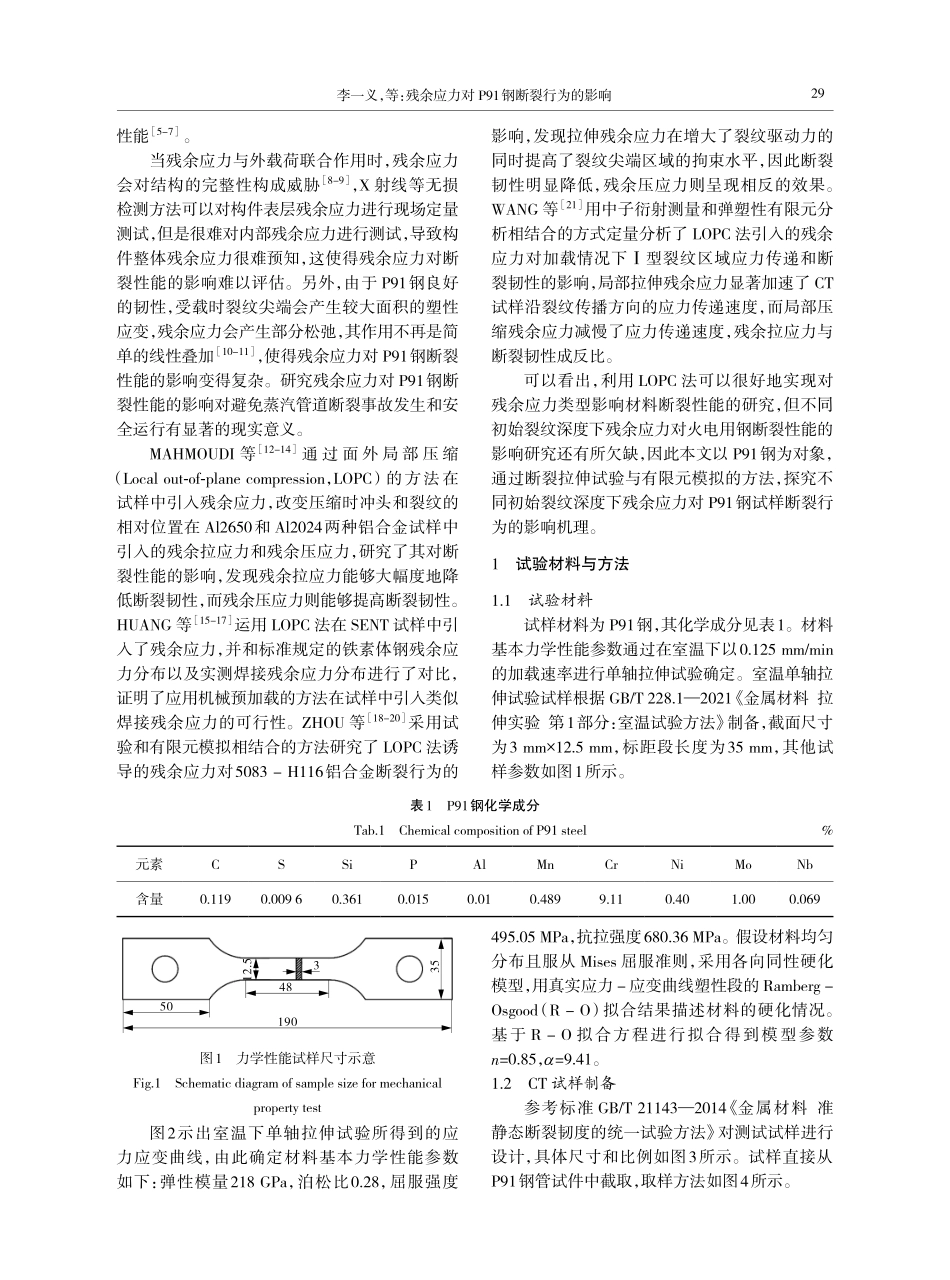

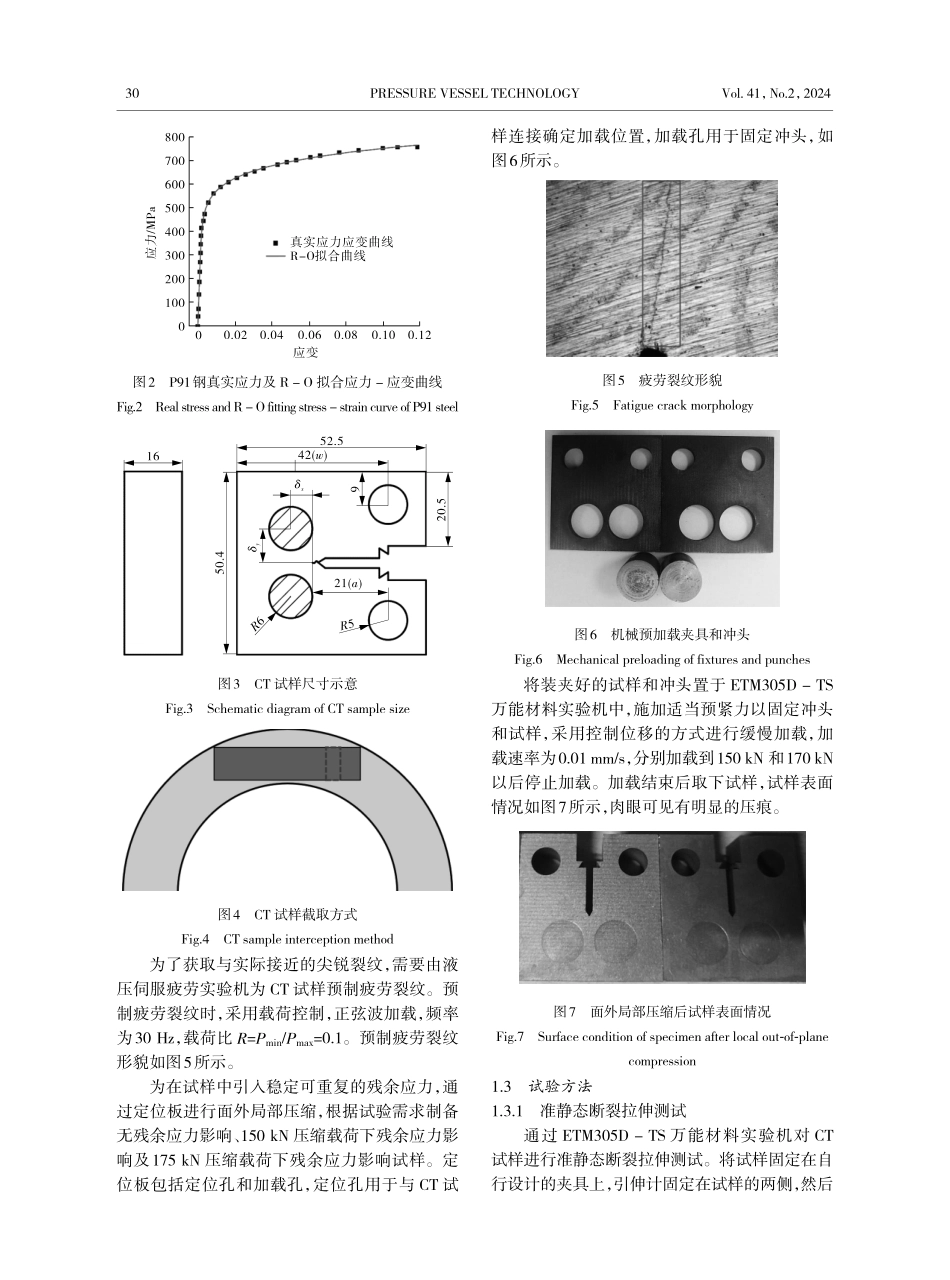

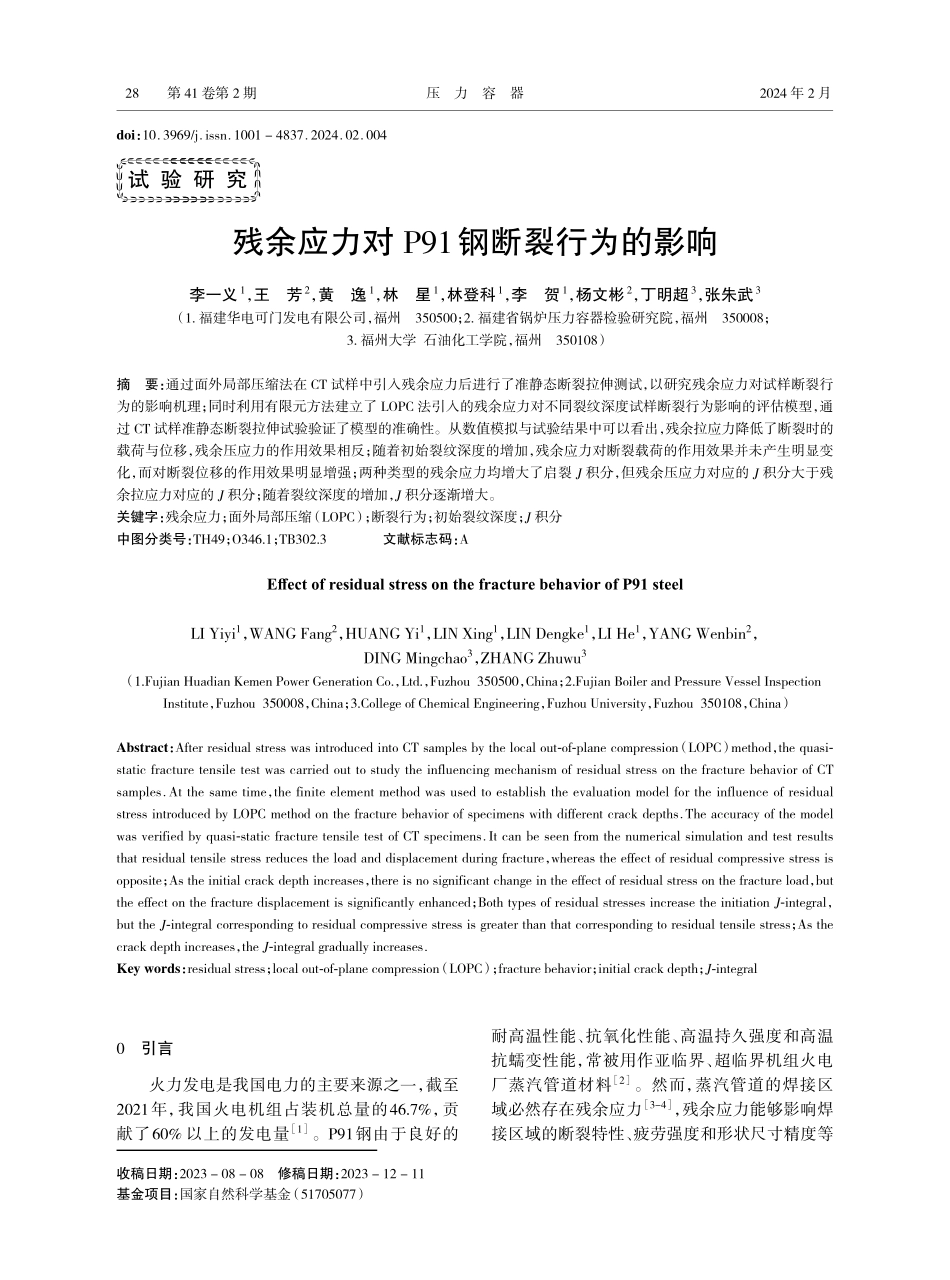

压力容器2024年2月28第41卷第2期收稿日期：2023-08-08修稿日期：2023-12-11基金项目：国家自然科学基金（51705077）doi：10．3969/j．issn．1001-4837．2024．02．004试验研究残余应力对P91钢断裂行为的影响李一义1，王芳2，黄逸1，林星1，林登科1，李贺1，杨文彬2，丁明超3，张朱武3（1.福建华电可门发电有限公司，福州350500；2.福建省锅炉压力容器检验研究院，福州350008；3.福州大学石油化工学院，福州350108）摘要：通过面外局部压缩法在CT试样中引入残余应力后进行了准静态断裂拉伸测试，以研究残余应力对试样断裂行为的影响机理；同时利用有限元方法建立了LOPC法引入的残余应力对不同裂纹深度试样断裂行为影响的评估模型，通过CT试样准静态断裂拉伸试验验证了模型的准确性。从数值模拟与试验结果中可以看出，残余拉应力降低了断裂时的载荷与位移，残余压应力的作用效果相反；随着初始裂纹深度的增加，残余应力对断裂载荷的作用效果并未产生明显变化，而对断裂位移的作用效果明显增强；两种类型的残余应力均增大了启裂J积分，但残余压应力对应的J积分大于残余拉应力对应的J积分；随着裂纹深度的增加，J积分逐渐增大。关键字：残余应力；面外局部压缩（LOPC）；断裂行为；初始裂纹深度；J积分中图分类号：TH49；O346.1；TB302.3文献标志码：AEffectofresidualstressonthefracturebehaviorofP91steelLIYiyi1，WANGFang2，HUANGYi1，LINXing1，LINDengke1，LIHe1，YANGWenbin2，DINGMingchao3，ZHANGZhuwu3（1.FujianHuadianKemenPowerGenerationCo.，Ltd.，Fuzhou350500，China；2.FujianBoilerandPressureVesselInspectionInstitute，Fuzhou350008，China；3.CollegeofChemicalEngineering，FuzhouUniversity，Fuzhou350108，China）Abstract：AfterresidualstresswasintroducedintoCTsamplesbythelocalout-of-planecompression（LOPC）method，thequasi-staticfracturetensiletestwascarriedouttostudytheinfluencingmechanismofresidualstressonthefracturebehaviorofCTsamples．Atthesametime，thefiniteelementmethodwasusedtoestablishtheevaluationmodelfortheinfluenceofresidualstressintroducedbyLOPCmethodonthefracturebehaviorofspecimenswithdifferentcrackdepths．Theaccuracyofthemodelwasverifiedbyquasi-staticfracturetensiletestofCTspecimens．Itcanbeseenfromthenumericalsimulationandtestresultsthatresidualtensilest...
