NaZH复合材料的制备及其对Mn%5E%282%2B%29的吸附性能.pdfVIP免费

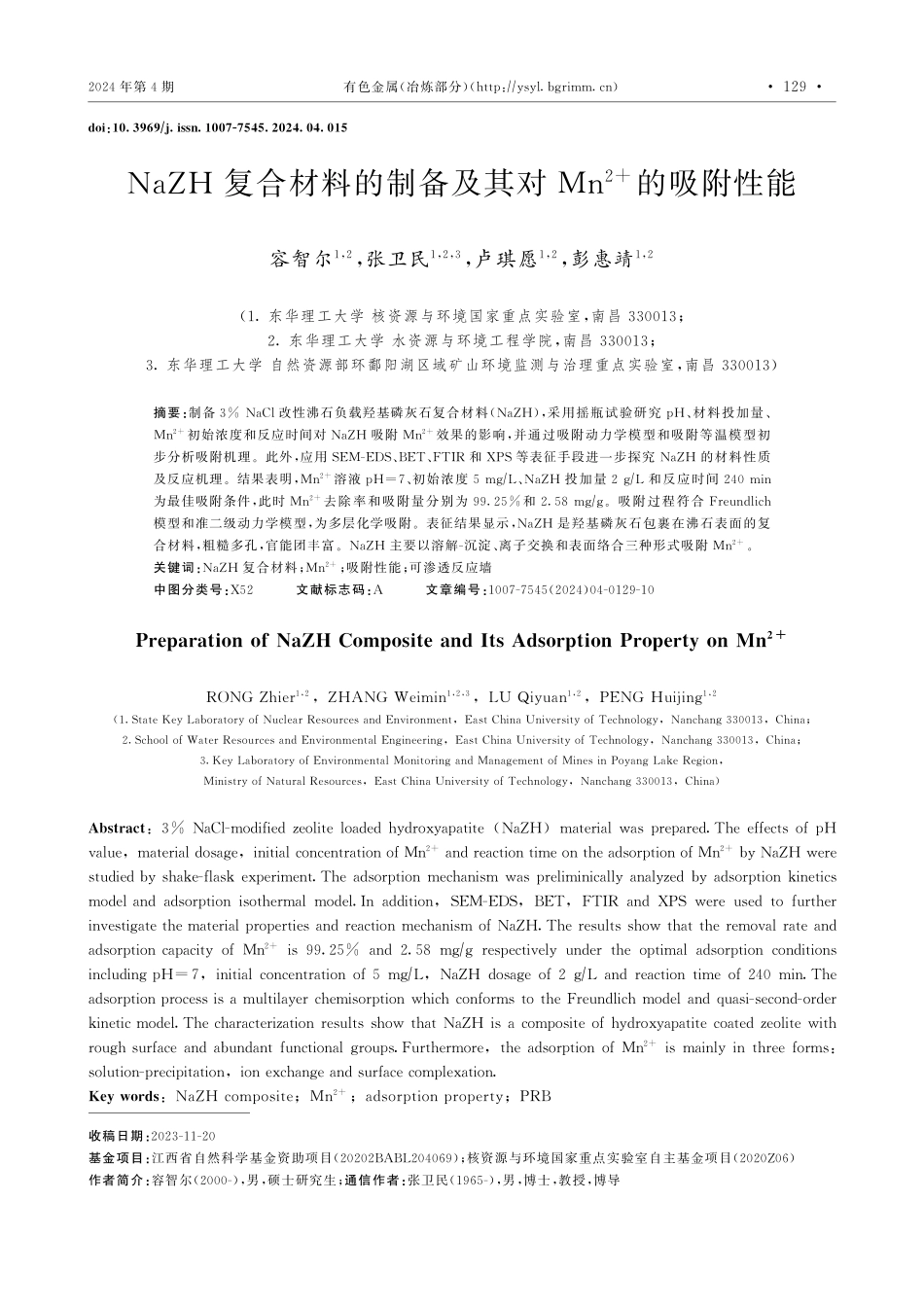

doi:１０􀆰３９６９∕j􀆰issn􀆰１００７Ｇ７５４５􀆰２０２４􀆰０４􀆰０１５收稿日期:２０２３Ｇ１１Ｇ２０基金项目:江西省自然科学基金资助项目(２０２０２BABL２０４０６９);核资源与环境国家重点实验室自主基金项目(２０２０Z０６)作者简介:容智尔(２０００Ｇ),男,硕士研究生;通信作者:张卫民(１９６５Ｇ),男,博士,教授,博导NaZH复合材料的制备及其对Mn２＋的吸附性能容智尔１,２,张卫民１,２,３,卢琪愿１,２,彭惠靖１,２(１􀆰东华理工大学核资源与环境国家重点实验室,南昌３３００１３;２􀆰东华理工大学水资源与环境工程学院,南昌３３００１３;３􀆰东华理工大学自然资源部环鄱阳湖区域矿山环境监测与治理重点实验室,南昌３３００１３)摘要:制备３％NaCl改性沸石负载羟基磷灰石复合材料(NaZH),采用摇瓶试验研究pH、材料投加量、Mn２＋初始浓度和反应时间对NaZH吸附Mn２＋效果的影响,并通过吸附动力学模型和吸附等温模型初步分析吸附机理.此外,应用SEMＧEDS、BET、FTIR和XPS等表征手段进一步探究NaZH的材料性质及反应机理.结果表明,Mn２＋溶液pH＝７、初始浓度５mg∕L、NaZH投加量２g∕L和反应时间２４０min为最佳吸附条件,此时Mn２＋去除率和吸附量分别为９９􀆰２５％和２􀆰５８mg∕g.吸附过程符合Freundlich模型和准二级动力学模型,为多层化学吸附.表征结果显示,NaZH是羟基磷灰石包裹在沸石表面的复合材料,粗糙多孔,官能团丰富.NaZH主要以溶解Ｇ沉淀、离子交换和表面络合三种形式吸附Mn２＋.关键词:NaZH复合材料;Mn２＋;吸附性能;可渗透反应墙中图分类号:X５２文献标志码:A文章编号:１００７Ｇ７５４５(２０２４)０４Ｇ０１２９Ｇ１０PreparationofNaZHCompositeandItsAdsorptionPropertyonMn２＋RONGZhier１,２,ZHANGWeimin１,２,３,LUQiyuan１,２,PENGHuijing１,２(１􀆰StateKeyLaboratoryofNuclearResourcesandEnvironment,EastChinaUniversityofTechnology,Nanchang３３００１３,China;２􀆰SchoolofWaterResourcesandEnvironmentalEngineering,EastChinaUniversityofTechnology,Nanchang３３００１３,China;３􀆰KeyLaboratoryofEnvironmentalMonitoringandManagementofMinesinPoyangLakeRegion,MinistryofNaturalResources,EastChinaUniversityofTechnology,Nanchang３３００１３,China)Abstract:３％NaClＧmodifiedzeoliteloadedhydroxyapatite(NaZH)materialwasprepared􀆰TheeffectsofpHvalue,materialdosage,initialconcentrationofMn２...
