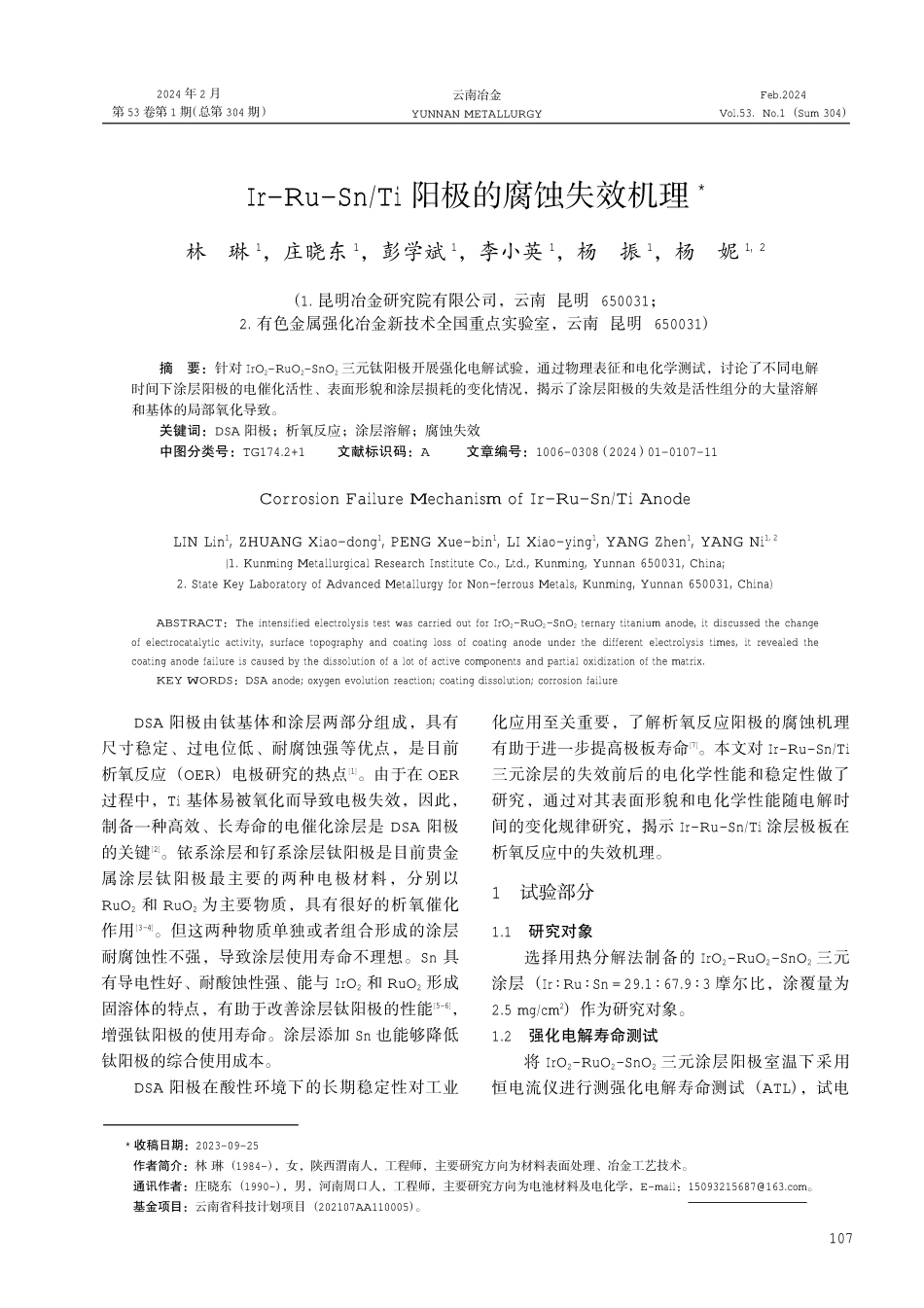

DSA阳极由钛基体和涂层两部分组成，具有尺寸稳定、过电位低、耐腐蚀强等优点，是目前析氧反应（OER）电极研究的热点[1]。由于在OER过程中，Ti基体易被氧化而导致电极失效，因此，制备一种高效、长寿命的电催化涂层是DSA阳极的关键[2]。铱系涂层和钌系涂层钛阳极是目前贵金属涂层钛阳极最主要的两种电极材料，分别以RuO2和RuO2为主要物质，具有很好的析氧催化作用[3-4]。但这两种物质单独或者组合形成的涂层耐腐蚀性不强，导致涂层使用寿命不理想。Sn具有导电性好、耐酸蚀性强、能与IrO2和RuO2形成固溶体的特点，有助于改善涂层钛阳极的性能[5-6]，增强钛阳极的使用寿命。涂层添加Sn也能够降低钛阳极的综合使用成本。DSA阳极在酸性环境下的长期稳定性对工业化应用至关重要，了解析氧反应阳极的腐蚀机理有助于进一步提高极板寿命[7]。本文对Ir-Ru-Sn/Ti三元涂层的失效前后的电化学性能和稳定性做了研究，通过对其表面形貌和电化学性能随电解时间的变化规律研究，揭示Ir-Ru-Sn/Ti涂层极板在析氧反应中的失效机理。1试验部分1.1研究对象选择用热分解法制备的IrO2-RuO2-SnO2三元涂层（Ir颐Ru颐Sn=29.1颐67.9颐3摩尔比，涂覆量为2.5mg/cm2）作为研究对象。1.2强化电解寿命测试将IrO2-RuO2-SnO2三元涂层阳极室温下采用恒电流仪进行测强化电解寿命测试（ATL），试电*收稿日期：2023-09-25作者简介：林琳（1984-），女，陕西渭南人，工程师，主要研究方向为材料表面处理、冶金工艺技术。通讯作者：庄晓东（1990-），男，河南周口人，工程师，主要研究方向为电池材料及电化学，E-mail：15093215687@163.com。基金项目：云南省科技计划项目（202107AA110005）。Feb.2024Vol.53.No.1（Sum304）2024年2月第53卷第1期（总第304期）云南冶金YUNNANMETALLURGYIr-Ru-Sn/Ti阳极的腐蚀失效机理*林琳1，庄晓东1，彭学斌1，李小英1，杨振1，杨妮1,2（1.昆明冶金研究院有限公司，云南昆明650031；2.有色金属强化冶金新技术全国重点实验室，云南昆明650031）摘要：针对IrO2-RuO2-SnO2三元钛阳极开展强化电解试验，通过物理表征和电化学测试，讨论了不同电解时间下涂层阳极的电催化活性、表面形貌和涂层损耗的变化情况，揭示了涂层阳极的失效是活性组分的大量溶解和基体的局部氧化导致。关键词：DSA阳极；析氧反应；涂层溶解；腐蚀失效中图分类号：TG174.2+1文献标识码：A文章编号：1006-0308（2024）01-0107-11CorrosionFailureMechanismofIr-Ru-Sn/TiAnodeLINLin1,ZHUANGX...
