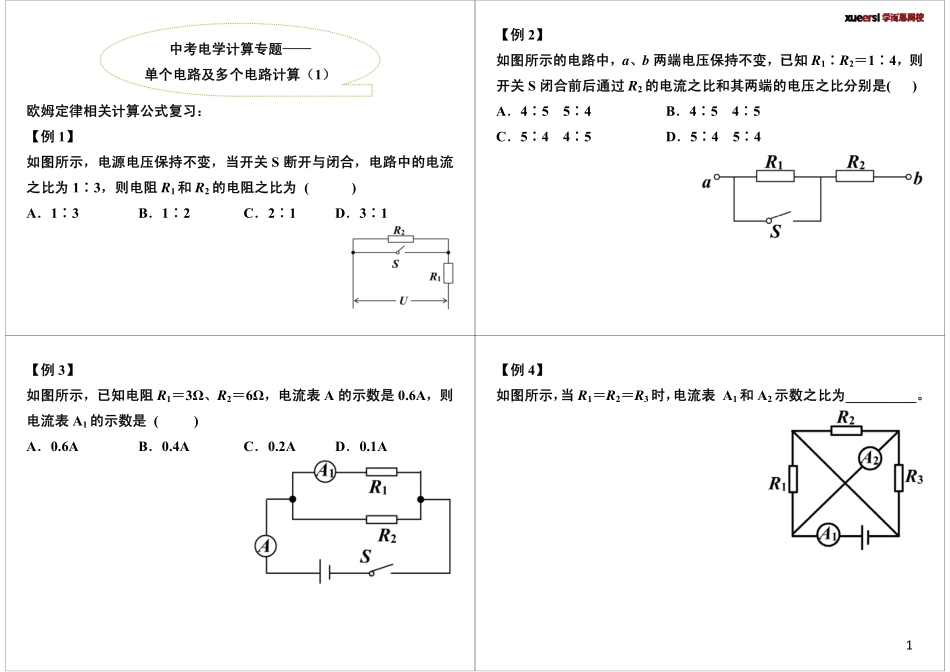

欧姆定律相关计算公式复习：【例1】如图所示，电源电压保持不变，当开关S断开与闭合，电路中的电流之比为1∶3，则电阻R1和R2的电阻之比为()A．1∶3B．1∶2C．2∶1D．3∶1中考电学计算专题——单个电路及多个电路计算（1）【例2】如图所示的电路中，a、b两端电压保持不变，已知R1∶R2＝1∶4，则开关S闭合前后通过R2的电流之比和其两端的电压之比分别是()A．4∶55∶4B．4∶54∶5C．5∶44∶5D．5∶45∶4【例3】如图所示，已知电阻R1＝3Ω、R2＝6Ω，电流表A的示数是0.6A，则电流表A1的示数是()A．0.6AB．0.4AC．0.2AD．0.1A【例4】如图所示，当R1＝R2＝R3时，电流表A1和A2示数之比为__________。1【例5】如图所示电路图中，定值电阻R1∶R2∶R3＝3∶2∶3，电源电压不变。开关S闭合前，电压表的示数为U，开关S闭合后，电压表的示数为U，则U∶U等于()A．5∶4B．1∶1C．4∶3D．5∶3【例6】电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲∶U乙＝1∶3，断开开关S，拆去电压表，并在甲、乙两处分别接入电流表，此时I甲∶I乙是()A．3∶1B．1∶3C．1∶1D．4∶3【例7】如图所示的电路中，电流表A1、A2、A3的示数比为6∶5∶3，则电阻R1、R2、R3之比为()A．3∶5∶6B．5∶6∶10C．3∶2∶1D．6∶3∶2【例8】(多选)(多选)图中，电阻R1与R3相等，电阻R2与R4相等。现有一个两端电压为10V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5V，电阻R1两端的电压为U1。当把该电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的电压为U2。则下列选项正确的是()A．U1∶U2＝1∶2B．R1∶R5＝1∶3C．R2∶R5＝1∶2D．R1∶R2＝1∶32
