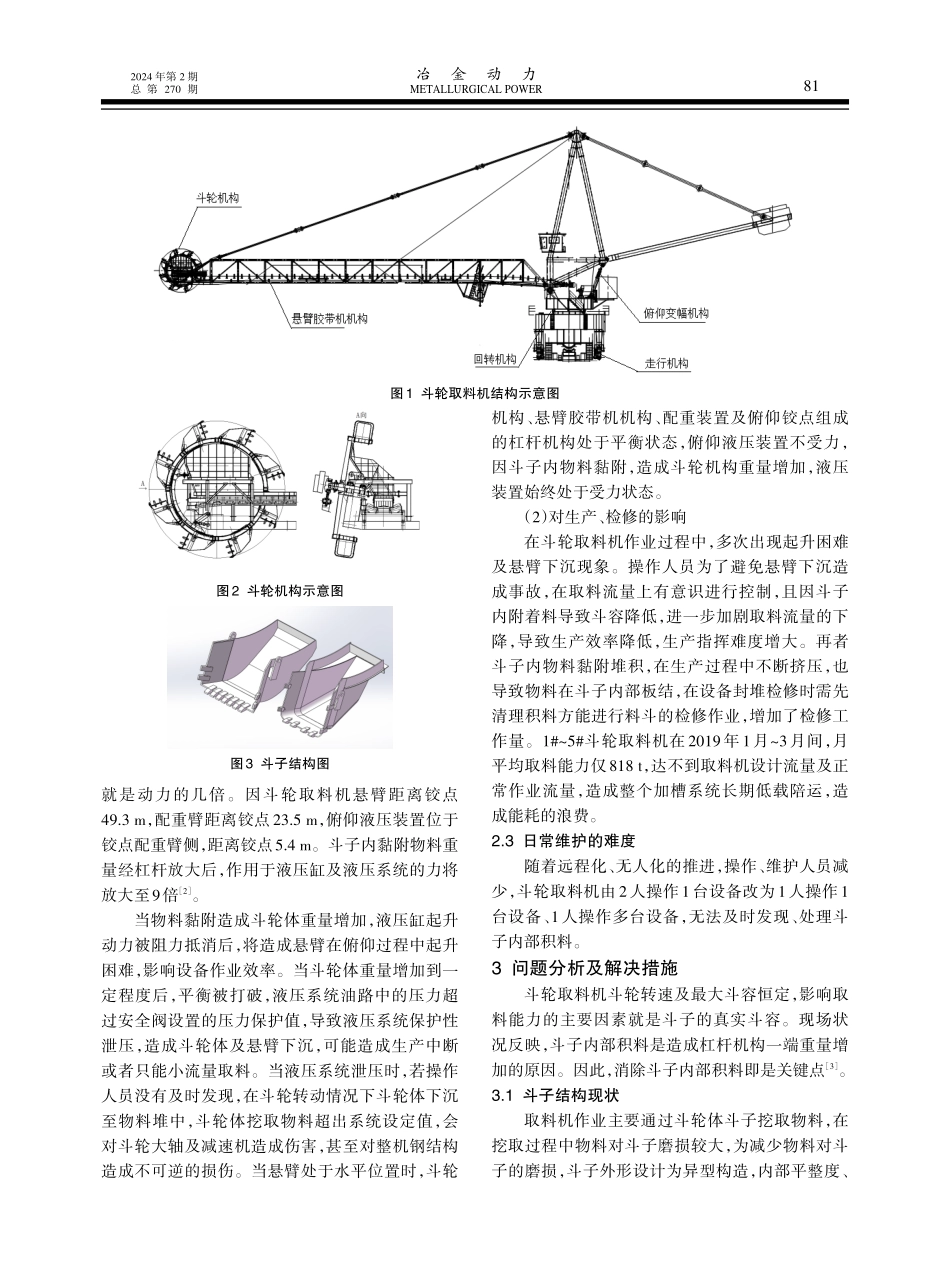

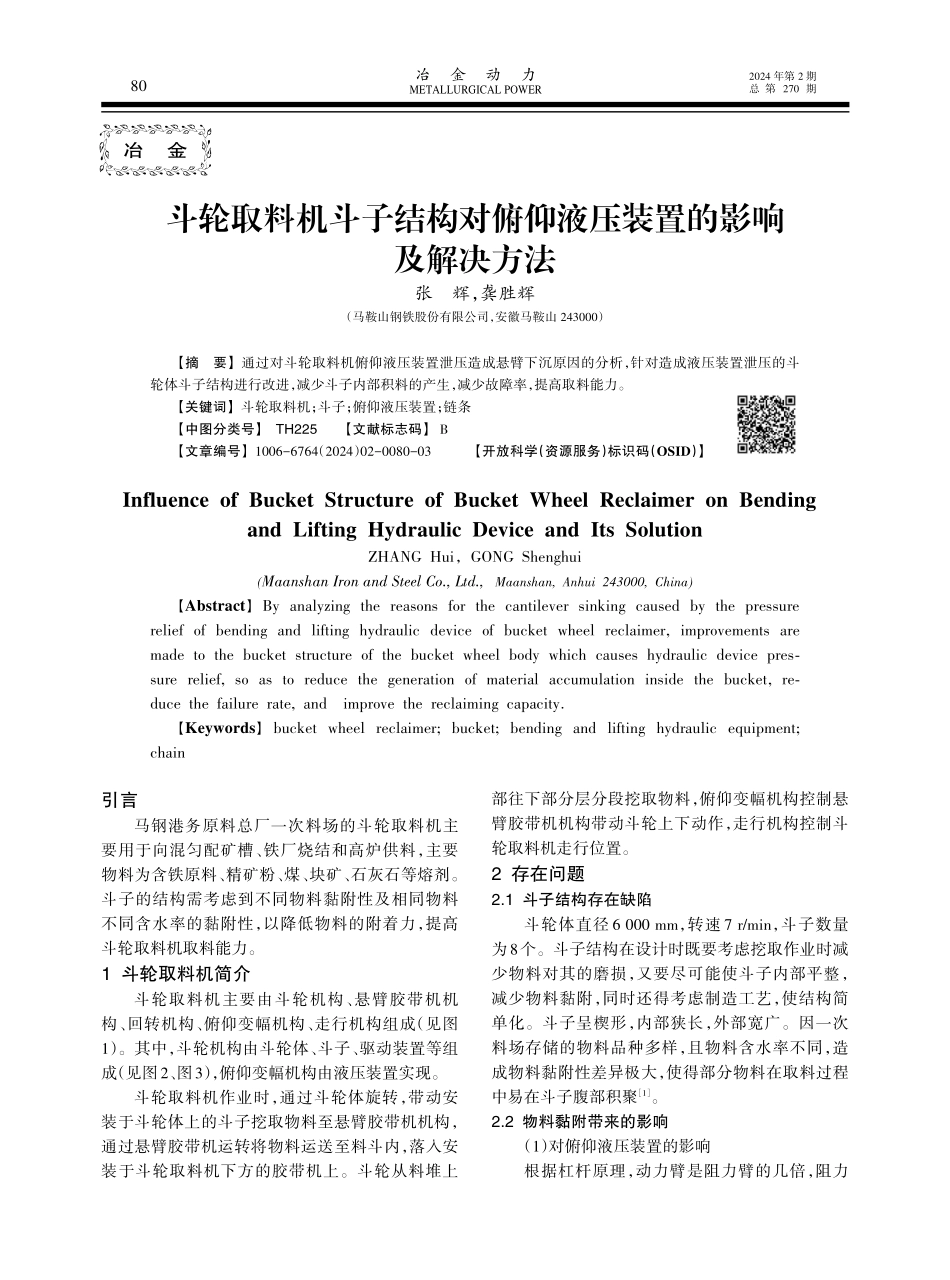

2024年第2期总第270期冶金动力METALLURGICALPOWER斗轮取料机斗子结构对俯仰液压装置的影响及解决方法张辉，龚胜辉（马鞍山钢铁股份有限公司，安徽马鞍山243000）【摘要】通过对斗轮取料机俯仰液压装置泄压造成悬臂下沉原因的分析，针对造成液压装置泄压的斗轮体斗子结构进行改进，减少斗子内部积料的产生，减少故障率，提高取料能力。【关键词】斗轮取料机；斗子；俯仰液压装置；链条【中图分类号】TH225【文献标志码】B【文章编号】1006-6764（2024）02-0080-03【开放科学（资源服务）标识码（OSID）】InfluenceofBucketStructureofBucketWheelReclaimeronBendingandLiftingHydraulicDeviceandItsSolutionZHANGHui，GONGShenghui(MaanshanIronandSteelCo.,Ltd.,Maanshan,Anhui243000,China)【Abstract】Byanalyzingthereasonsforthecantileversinkingcausedbythepressurereliefofbendingandliftinghydraulicdeviceofbucketwheelreclaimer,improvementsaremadetothebucketstructureofthebucketwheelbodywhichcauseshydraulicdevicepres⁃surerelief,soastoreducethegenerationofmaterialaccumulationinsidethebucket,re⁃ducethefailurerate,andimprovethereclaimingcapacity.【Keywords】bucketwheelreclaimer;bucket;bendingandliftinghydraulicequipment;chain引言马钢港务原料总厂一次料场的斗轮取料机主要用于向混匀配矿槽、铁厂烧结和高炉供料，主要物料为含铁原料、精矿粉、煤、块矿、石灰石等熔剂。斗子的结构需考虑到不同物料黏附性及相同物料不同含水率的黏附性，以降低物料的附着力，提高斗轮取料机取料能力。1斗轮取料机简介斗轮取料机主要由斗轮机构、悬臂胶带机机构、回转机构、俯仰变幅机构、走行机构组成（见图1）。其中，斗轮机构由斗轮体、斗子、驱动装置等组成（见图2、图3），俯仰变幅机构由液压装置实现。斗轮取料机作业时，通过斗轮体旋转，带动安装于斗轮体上的斗子挖取物料至悬臂胶带机机构，通过悬臂胶带机运转将物料运送至料斗内，落入安装于斗轮取料机下方的胶带机上。斗轮从料堆上部往下部分层分段挖取物料，俯仰变幅机构控制悬臂胶带机机构带动斗轮上下动作，走行机构控制斗轮取料机走行位置。2存在问题2.1斗子结构存在缺陷斗轮体直径6000mm，转速7r/min，斗子数量为8个。斗子结构在设计时既要考虑挖取作业时减少物料对其的磨损，又要尽可能使斗子内部平整，减少物料黏附，同时还得考虑制造工艺，使结构简单化。斗子...
