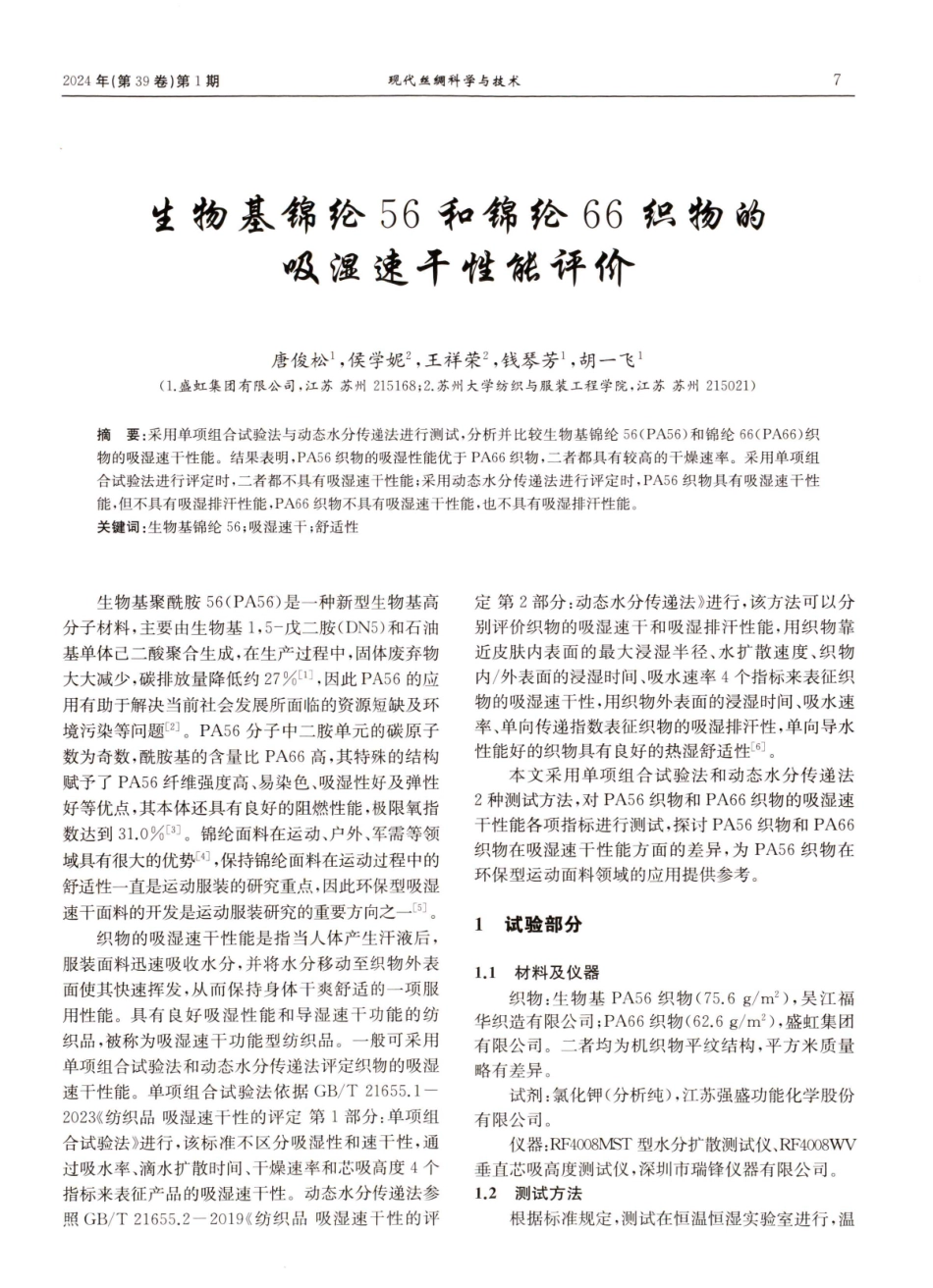

现代丝绸科学与技术2024年（第39卷）第1期生物基锦纶56和锦纶66织物的吸湿速干性能评价唐俊松，侯学妮²，王祥荣？，钱琴芳1，胡一飞1（1.盛虹集团有限公司，江苏苏州215168；2.苏州大学纺织与服装工程学院，江苏苏州215021）摘要：采用单项组合试验法与动态水分传递法进行测试，分析并比较生物基锦纶56（PA56）和锦纶66（PA66）织物的吸湿速干性能。结果表明，PA56织物的吸湿性能优于PA66织物，二者都具有较高的干燥速率。采用单项组合试验法进行评定时，二者都不具有吸湿速干性能；采用动态水分传递法进行评定时，PA56织物具有吸湿速干性能，但不具有吸湿排汗性能，PA66织物不具有吸湿速干性能，也不具有吸湿排汗性能。关键词：生物基锦纶56；吸湿速干；舒适性生物基聚酰胺56（PA56)是一种新型生物基高分子材料，主要由生物基1,5-戊二胺（DN5)和石油基单体已二酸聚合生成，在生产过程中，固体废弃物大大减少，碳排放量降低约27%[1，因此PA56的应用有助于解决当前社会发展所面临的资源短缺及环境污染等问题[2]。PA56分子中二胺单元的碳原子数为奇数，酰胺基的含量比PA66高，其特殊的结构赋予了PA56纤维强度高、易染色、吸湿性好及弹性好等优点，其本体还具有良好的阻燃性能，极限氧指数达到31.0%[3]。锦纶面料在运动、户外、军需等领域具有很大的优势[4}，保持锦纶面料在运动过程中的舒适性一直是运动服装的研究重点，因此环保型吸湿速干面料的开发是运动服装研究的重要方向之一[5]。织物的吸湿速干性能是指当人体产生汗液后，服装面料迅速吸收水分，并将水分移动至织物外表面使其快速挥发，从而保持身体干爽舒适的一项服用性能。具有良好吸湿性能和导湿速干功能的纺织品，被称为吸湿速干功能型纺织品。一般可采用单项组合试验法和动态水分传递法评定织物的吸湿速干性能。单项组合试验法依据GB/T21655.1一2023《纺织品吸湿速干性的评定第1部分：单项组合试验法》进行，该标准不区分吸湿性和速干性，通过吸水率、滴水扩散时间、干燥速率和芯吸高度4个指标来表征产品的吸湿速干性。动态水分传递法参照GB/T21655.2一2019《纺织品吸湿速干性的评定第2部分：动态水分传递法》进行，该方法可以分别评价织物的吸湿速干和吸湿排汗性能，用织物靠近皮肤内表面的最大浸湿半径、水扩散速度、织物内/外表面的浸湿时间、吸水速率4个指标来表征织物的吸湿速干性，用织物外表面的浸湿时间、吸水速率、单向传递指数表征织物的吸湿排汗性，单向导水性能好的织物具有...
