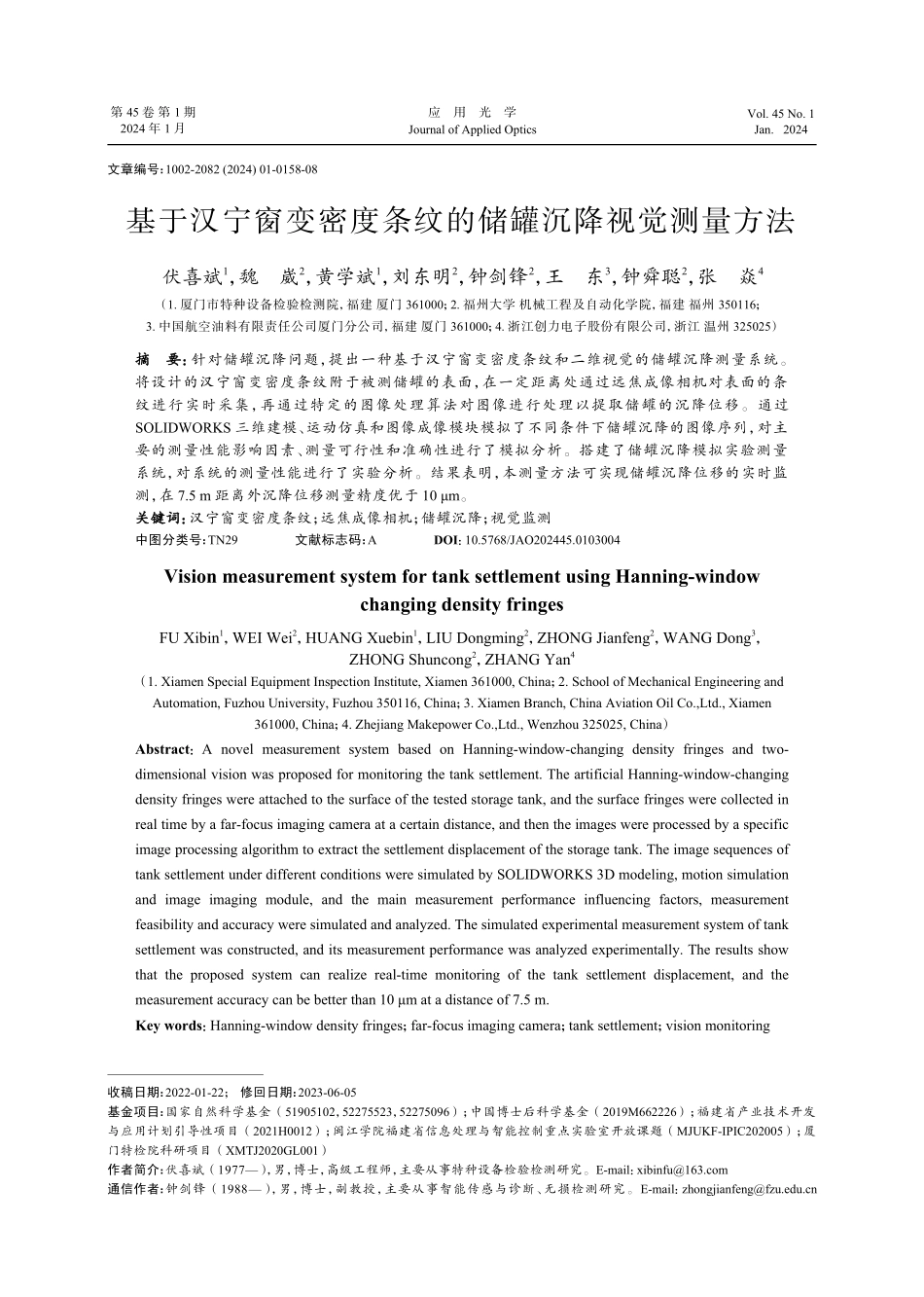

文章编号：1002-2082(2024)01-0158-08基于汉宁窗变密度条纹的储罐沉降视觉测量方法伏喜斌1，魏崴2，黄学斌1，刘东明2，钟剑锋2，王东3，钟舜聪2，张焱4（1.厦门市特种设备检验检测院，福建厦门361000；2.福州大学机械工程及自动化学院，福建福州350116；3.中国航空油料有限责任公司厦门分公司，福建厦门361000；4.浙江创力电子股份有限公司，浙江温州325025）摘要：针对储罐沉降问题，提出一种基于汉宁窗变密度条纹和二维视觉的储罐沉降测量系统。将设计的汉宁窗变密度条纹附于被测储罐的表面，在一定距离处通过远焦成像相机对表面的条纹进行实时采集，再通过特定的图像处理算法对图像进行处理以提取储罐的沉降位移。通过SOLIDWORKS三维建模、运动仿真和图像成像模块模拟了不同条件下储罐沉降的图像序列，对主要的测量性能影响因素、测量可行性和准确性进行了模拟分析。搭建了储罐沉降模拟实验测量系统，对系统的测量性能进行了实验分析。结果表明，本测量方法可实现储罐沉降位移的实时监测，在7.5m距离外沉降位移测量精度优于10μm。关键词：汉宁窗变密度条纹；远焦成像相机；储罐沉降；视觉监测中图分类号：TN29文献标志码：ADOI：10.5768/JAO202445.0103004VisionmeasurementsystemfortanksettlementusingHanning-windowchangingdensityfringesFUXibin1，WEIWei2，HUANGXuebin1，LIUDongming2，ZHONGJianfeng2，WANGDong3，ZHONGShuncong2，ZHANGYan4（1.XiamenSpecialEquipmentInspectionInstitute,Xiamen361000,China；2.SchoolofMechanicalEngineeringandAutomation,FuzhouUniversity,Fuzhou350116,China；3.XiamenBranch,ChinaAviationOilCo.,Ltd.,Xiamen361000,China；4.ZhejiangMakepowerCo.,Ltd.,Wenzhou325025,China）Abstract：AnovelmeasurementsystembasedonHanning-window-changingdensityfringesandtwo-dimensionalvisionwasproposedformonitoringthetanksettlement.TheartificialHanning-window-changingdensityfringeswereattachedtothesurfaceofthetestedstoragetank,andthesurfacefringeswerecollectedinrealtimebyafar-focusimagingcameraatacertaindistance,andthentheimageswereprocessedbyaspecificimageprocessingalgorithmtoextractthesettlementdisplacementofthestoragetank.TheimagesequencesoftanksettlementunderdifferentconditionsweresimulatedbySOLIDWORKS3Dmodeling,motionsimulationandimageimagingmodule,an...
