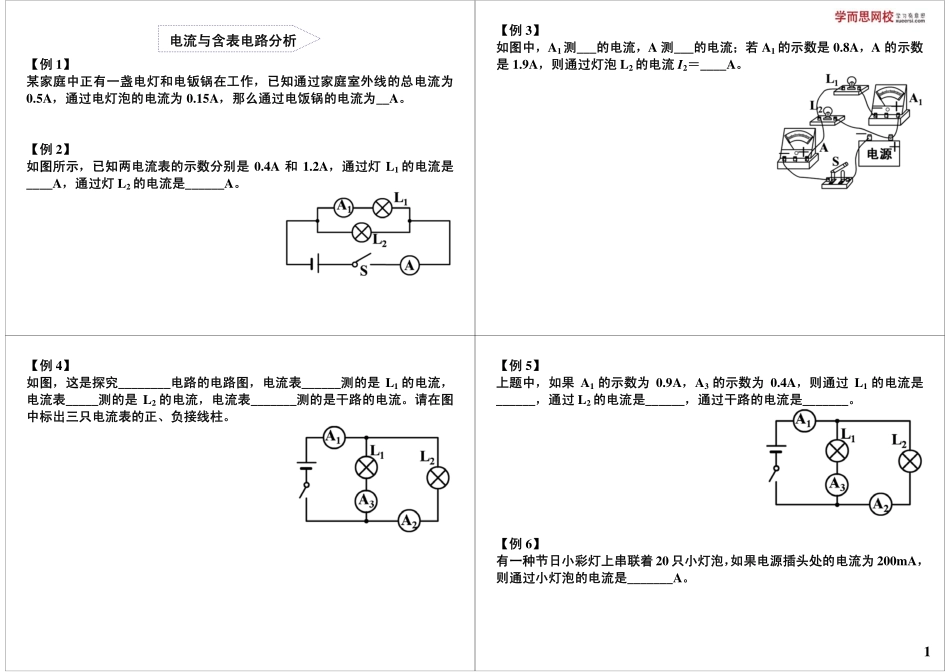

【例1】某家庭中正有一盏电灯和电钣锅在工作，已知通过家庭室外线的总电流为0.5A，通过电灯泡的电流为0.15A，那么通过电饭锅的电流为__A。【例2】如图所示，已知两电流表的示数分别是0.4A和1.2A，通过灯L1的电流是____A，通过灯L2的电流是______A。电流与含表电路分析【例3】如图中，A1测___的电流，A测___的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2＝____A。【例4】如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_______测的是干路的电流。请在图中标出三只电流表的正、负接线柱。【例5】上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。【例6】有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。1【例7】10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是()A．0.1mAB．10mAC．0.1AD．1000mA【例8】三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是()A．I1＝I2B．I3＝I1＋I2C．I1＝I2＋I3D．I2＝I3【例9】如图所示，电路中能正确测出通过灯L2的电流的是：()【例10】如图所示，用电流表测干路中电流的电路图，正确的是：()【例11】如图，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是：()A．I1＝I2＝I3B．I1＞I2＝I3C．I1＞I2＞I3D．I1＞I3＞I2【例12】如图所示，通过L1的电流和通过L2的电流之比是21∶，则A1表和A2表的示数之比是：()A．23∶B．31∶C．12∶D．21∶2【例13】如图所示的电路中，当开关S闭合后，灯L1、L2都不发光。某同学用一段导线去查找电路故障，他将导线并接在灯L2的两端，发现灯L1亮，L2不亮；当把导线并在灯L1两端是，发现两个灯都不亮，由此可知()A．L1短路B．L1断路C．L2短路D．L2断路【例14】如图所示是用电流表测灯L1、L2的总电流，电路连接是否正确？若不对，请改正。【例15】如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。【例16】下列电路，当S闭合时各用电器是如何连接的，电流表又是测哪的电流？3【例17】(能力提高)在探究并联电路电流特点时，小兰连接了图甲所示的电路。当她将电流表依次接入a、b两点时，发现电流表指针偏转情况相同，如图乙所示。则电路中通过灯泡L1的电流为______...
