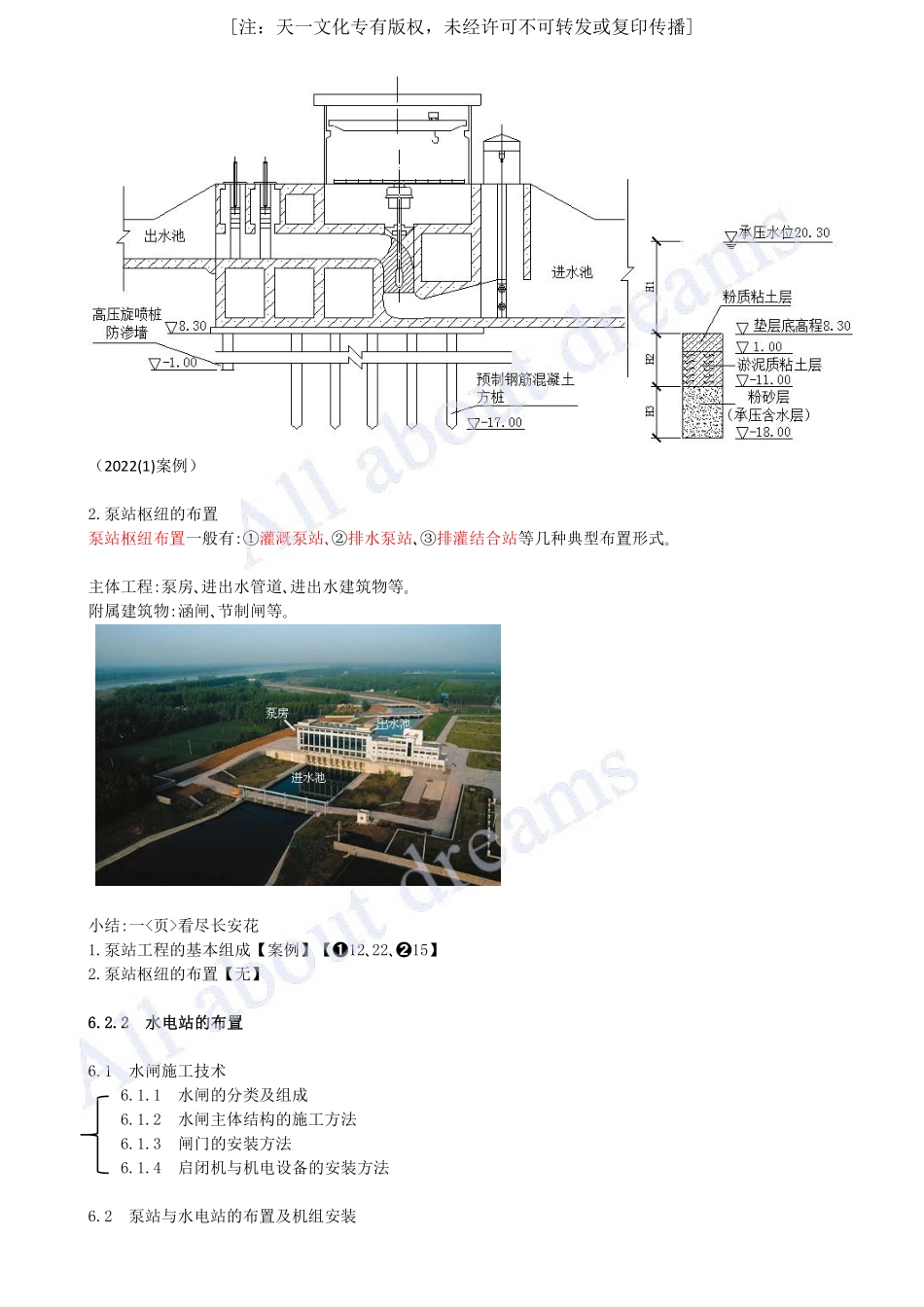

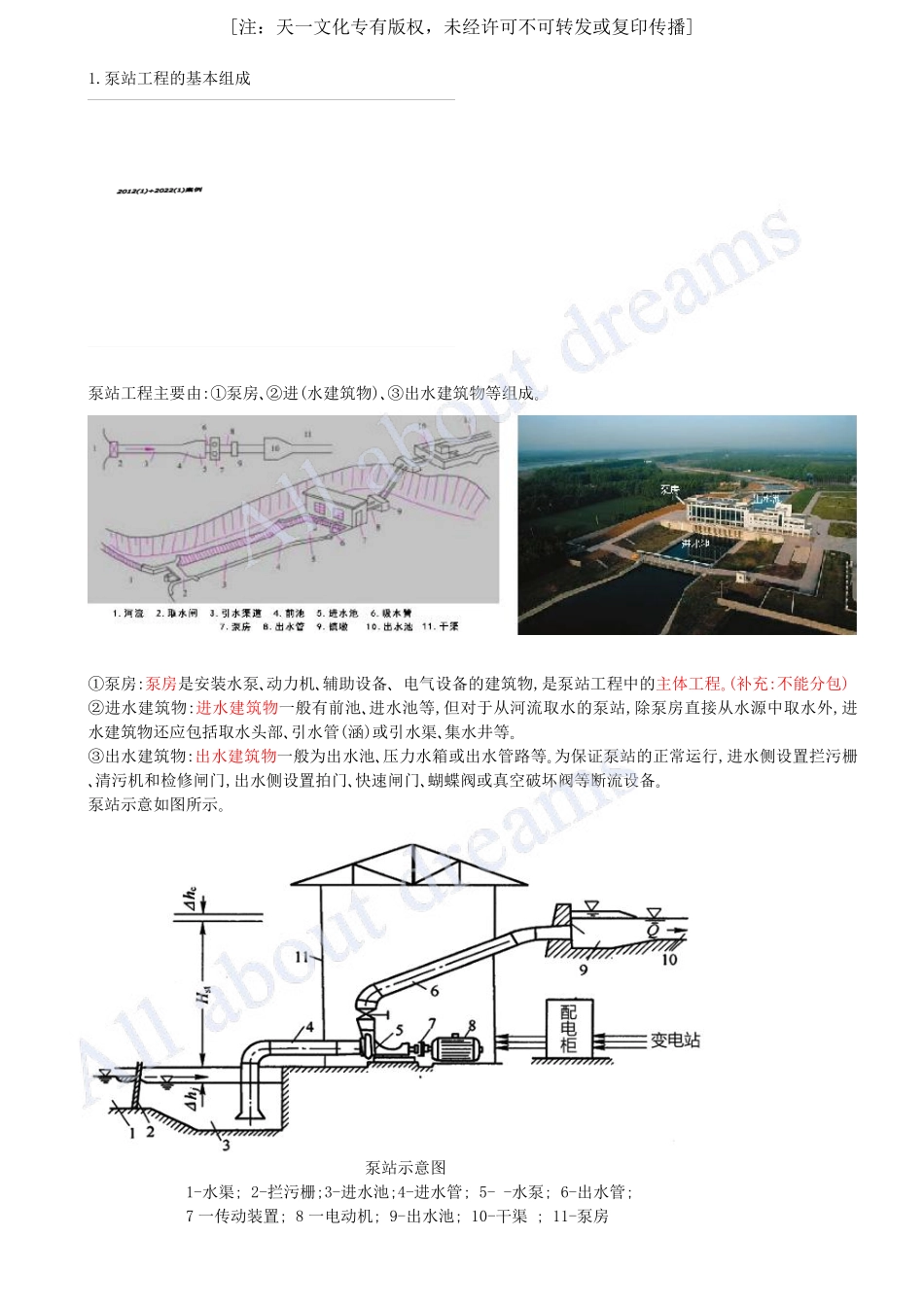

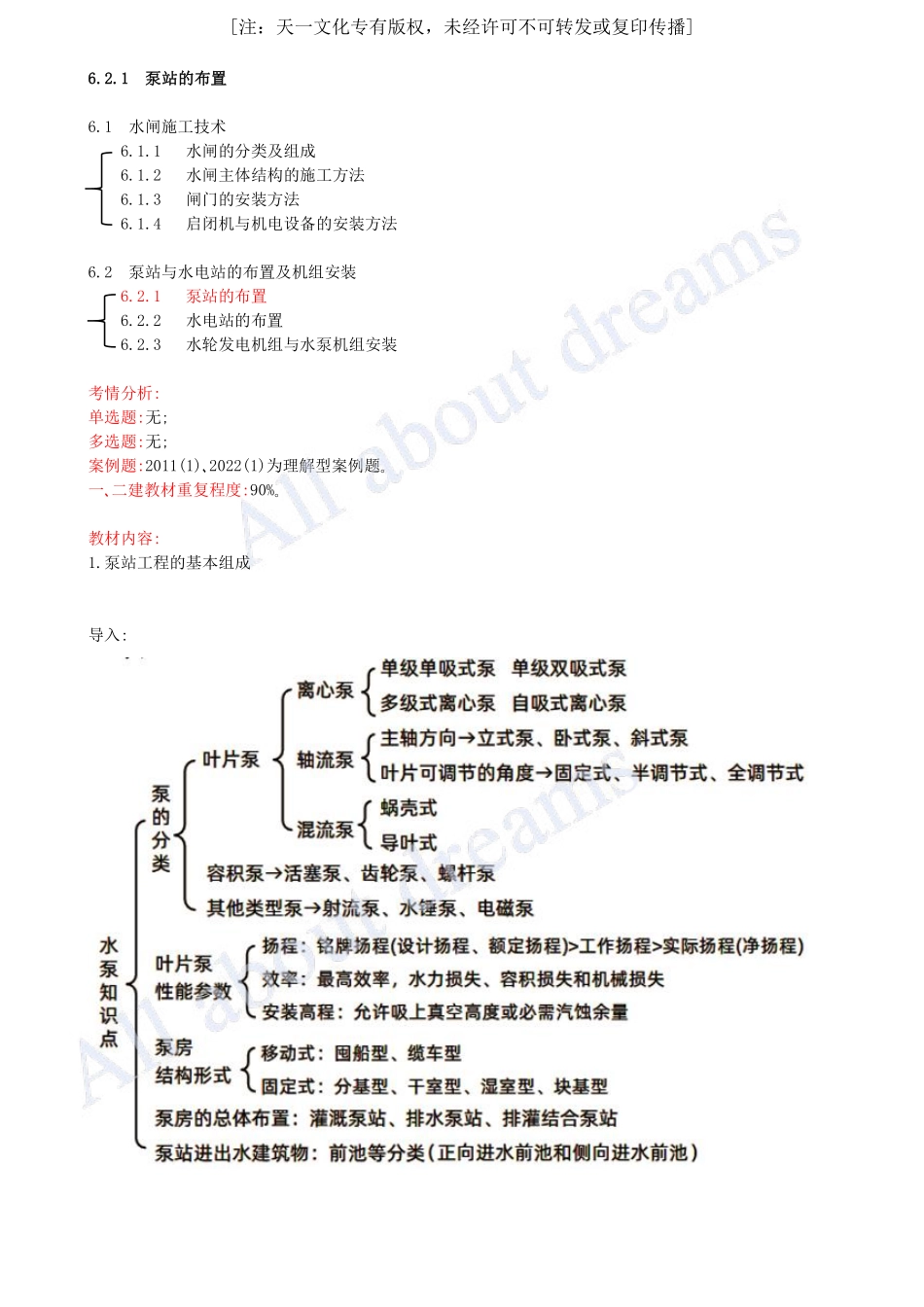

6.2.1泵站的布置6.1水闸施工技术6.1.1水闸的分类及组成6.1.2水闸主体结构的施工方法6.1.3闸门的安装方法6.1.4启闭机与机电设备的安装方法6.2泵站与水电站的布置及机组安装6.2.1泵站的布置6.2.2水电站的布置6.2.3水轮发电机组与水泵机组安装考情分析:单选题:无;多选题:无;案例题:2011(1)､2022(1)为理解型案例题｡一､二建教材重复程度:90%｡教材内容:1.泵站工程的基本组成导入:[注：天一文化专有版权，未经许可不可转发或复印传播]1.泵站工程的基本组成泵站工程主要由:①泵房､②进(水建筑物)､③出水建筑物等组成｡①泵房:泵房是安装水泵､动力机､辅助设备､电气设备的建筑物,是泵站工程中的主体工程｡(补充:不能分包)②进水建筑物:进水建筑物一般有前池､进水池等,但对于从河流取水的泵站,除泵房直接从水源中取水外,进水建筑物还应包括取水头部､引水管(涵)或引水渠､集水井等｡③出水建筑物:出水建筑物一般为出水池､压力水箱或出水管路等｡为保证泵站的正常运行,进水侧设置拦污栅､清污机和检修闸门,出水侧设置拍门､快速闸门､蝴蝶阀或真空破坏阀等断流设备｡泵站示意如图所示｡泵站示意图1-水渠;2-拦污栅;3-进水池;4-进水管;5--水泵;6-出水管;7一传动装置;8一电动机;9-出水池;10-干渠;11-泵房[注：天一文化专有版权，未经许可不可转发或复印传播]（2022(1)案例）2.泵站枢纽的布置泵站枢纽布置一般有:①灌溉泵站､②排水泵站､③排灌结合站等几种典型布置形式｡主体工程:泵房､进出水管道､进出水建筑物等｡附属建筑物:涵闸､节制闸等｡小结:一<页>看尽长安花1.泵站工程的基本组成【案例】【➊12､22､➋15】2.泵站枢纽的布置【无】6.2.2水电站的布置6.1水闸施工技术6.1.1水闸的分类及组成6.1.2水闸主体结构的施工方法6.1.3闸门的安装方法6.1.4启闭机与机电设备的安装方法6.2泵站与水电站的布置及机组安装[注：天一文化专有版权，未经许可不可转发或复印传播]6.2.1泵站的布置6.2.2水电站的布置6.2.3水轮发电机组与水泵机组安装考情分析:单选题:无;多选题:2006(1);案例题:无｡一､二建教材重复程度:90%｡教材内容:1.水电站的布置形式2.水电站枢纽建筑物的组成3.主厂房结构1.水电站的布置形式1)坝式水电站一般为<中､高水头>水电站｡最常见的布置方式是<坝后式>水电站｡1.水电站的布置形式2)河床式水电站发电厂房与挡水闸､坝呈一列式布置在河床上共同起挡水作用的水电站｡建于河流中､下游,一般为<低水头､大流量>的水电站｡1.水电站的布置形...
