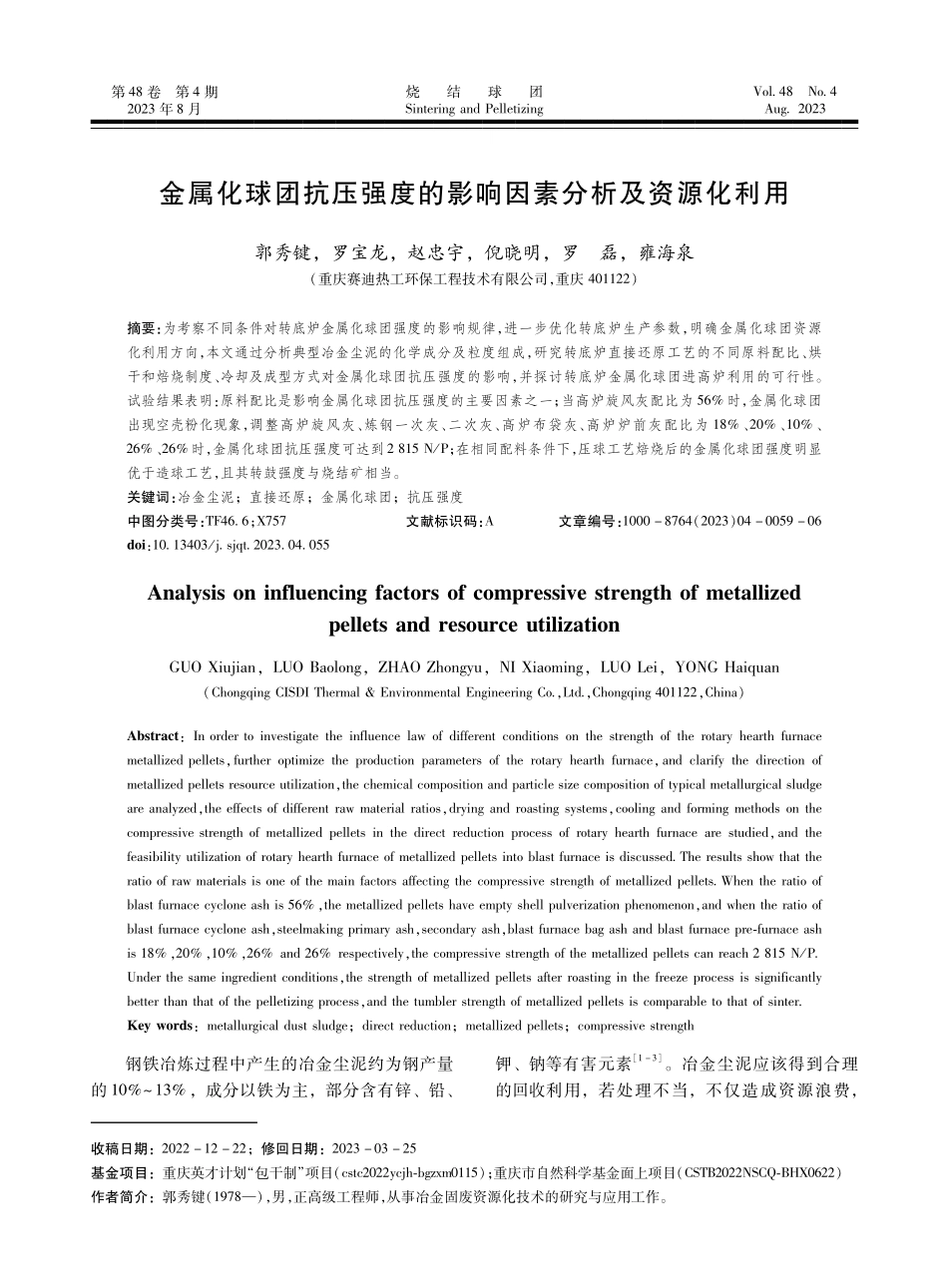

第４８卷第４期２０２３年８月烧结球团ＳｉｎｔｅｒｉｎｇａｎｄＰｅｌｌｅｔｉｚｉｎｇＶｏｌ４８Ｎｏ４Ａｕｇ２０２３收稿日期：２０２２－１２－２２；修回日期：２０２３－０３－２５基金项目：重庆英才计划“包干制”项目（ｃｓｔｃ２０２２ｙｃｊｈｂｇｚｘｍ０１１５）；重庆市自然科学基金面上项目（ＣＳＴＢ２０２２ＮＳＣＱＢＨＸ０６２２）作者简介：郭秀键（１９７８—），男，正高级工程师，从事冶金固废资源化技术的研究与应用工作。金属化球团抗压强度的影响因素分析及资源化利用郭秀键，罗宝龙，赵忠宇，倪晓明，罗磊，雍海泉（重庆赛迪热工环保工程技术有限公司，重庆４０１１２２）摘要：为考察不同条件对转底炉金属化球团强度的影响规律，进一步优化转底炉生产参数，明确金属化球团资源化利用方向，本文通过分析典型冶金尘泥的化学成分及粒度组成，研究转底炉直接还原工艺的不同原料配比、烘干和焙烧制度、冷却及成型方式对金属化球团抗压强度的影响，并探讨转底炉金属化球团进高炉利用的可行性。试验结果表明：原料配比是影响金属化球团抗压强度的主要因素之一；当高炉旋风灰配比为５６％时，金属化球团出现空壳粉化现象，调整高炉旋风灰、炼钢一次灰、二次灰、高炉布袋灰、高炉炉前灰配比为１８％、２０％、１０％、２６％、２６％时，金属化球团抗压强度可达到２８１５Ｎ／Ｐ；在相同配料条件下，压球工艺焙烧后的金属化球团强度明显优于造球工艺，且其转鼓强度与烧结矿相当。关键词：冶金尘泥；直接还原；金属化球团；抗压强度中图分类号：ＴＦ４６６；Ｘ７５７文献标识码：Ａ文章编号：１０００－８７６４（２０２３）０４－００５９－０６ｄｏｉ：１０１３４０３／ｊｓｊｑｔ２０２３０４０５５ＡｎａｌｙｓｉｓｏｎｉｎｆｌｕｅｎｃｉｎｇｆａｃｔｏｒｓｏｆｃｏｍｐｒｅｓｓｉｖｅｓｔｒｅｎｇｔｈｏｆｍｅｔａｌｌｉｚｅｄｐｅｌｌｅｔｓａｎｄｒｅｓｏｕｒｃｅｕｔｉｌｉｚａｔｉｏｎＧＵＯＸｉｕｊｉａｎ，ＬＵＯＢａｏｌｏｎｇ，ＺＨＡＯＺｈｏｎｇｙｕ，ＮＩＸｉａｏｍｉｎｇ，ＬＵＯＬｅｉ，ＹＯＮＧＨａｉｑｕａｎ（ＣｈｏｎｇｑｉｎｇＣＩＳＤＩＴｈｅｒｍａｌ＆ＥｎｖｉｒｏｎｍｅｎｔａｌＥｎｇｉｎｅｅｒｉｎｇＣｏ，Ｌｔｄ，Ｃｈｏｎｇｑｉｎｇ４０１１２２，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎｏｒｄｅｒｔｏｉｎｖｅｓｔｉｇａｔｅｔｈｅｉｎｆｌｕｅｎｃｅｌａｗｏｆｄｉｆ...
