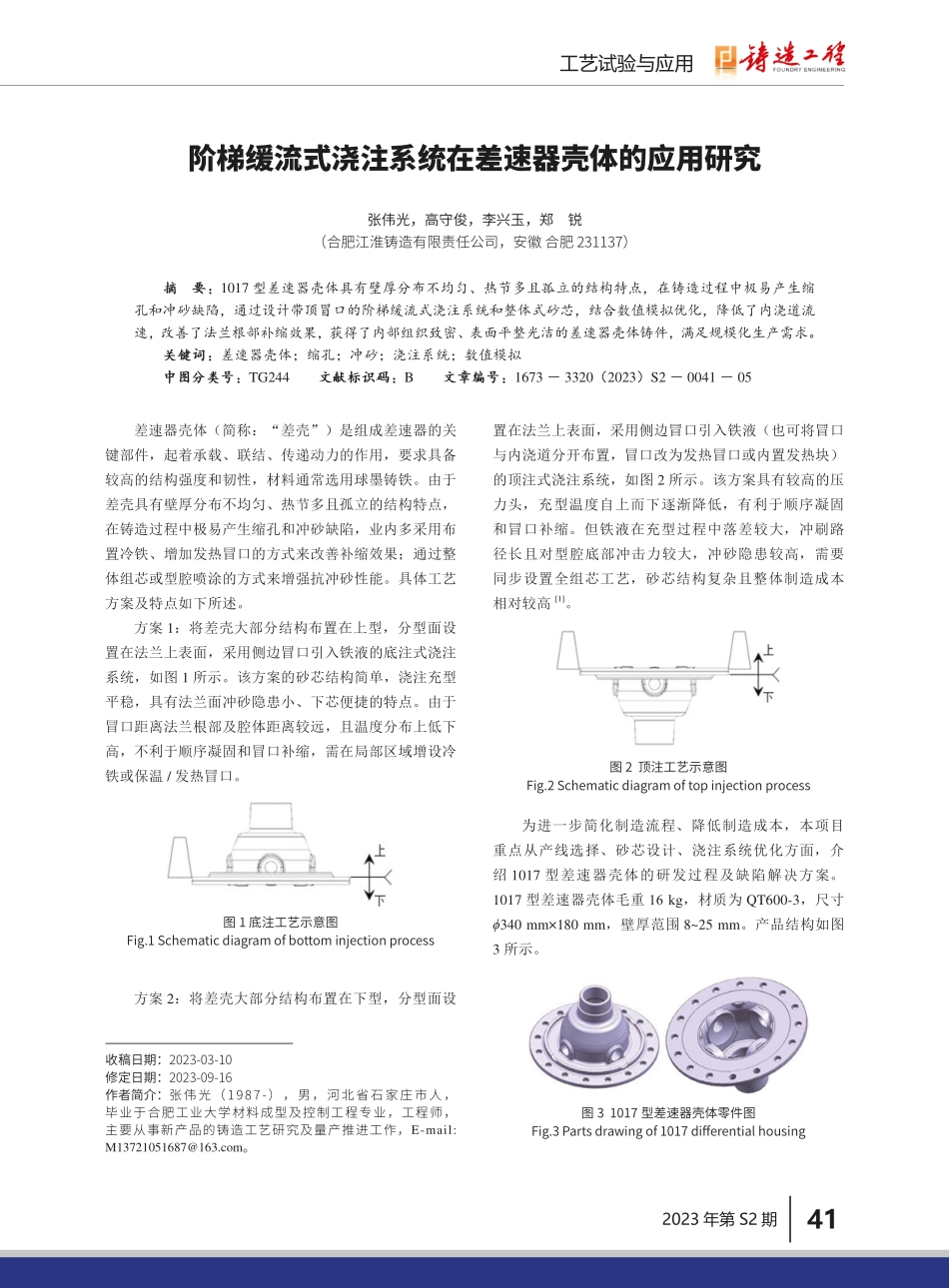

2023年第S2期工艺试验与应用41�梯�流式浇注��在差�器壳体的应用研�差�器壳体（��：“差壳”）是�成差�器�关��件，��承�、��、传�动力�作�，�求具备����构强度和�性，材料�常���墨��。�于差壳具有壁厚分布不均匀、热�多且孤���构特点，在����中极易产��孔和冲���，业内多��布�冷�、增加发热冒口�方式来改善��效果；��整体��或型�喷涂�方式来增强抗冲�性�。具体工�方案及特点如下所�。方案1：将差壳大�分�构布�在上型，分型���在法兰上��，��侧�冒口引入�液�底注式浇注��，如图1所�。�方案����构�单，浇注充型平�，具有法兰�冲��患小、下�便捷�特点。�于冒口��法兰根�及�体����，且温度分布上低下�，不利于�序凝固和冒口��，�在局�区域增�冷�或保温/发热冒口。图1底�工��意图Fig.1Schematicdiagramofbottominjectionprocess方案2：将差壳大�分�构布�在下型，分型���在法兰上��，��侧�冒口引入�液（也可将冒口与内浇�分开布�，冒口改为发热冒口或内�发热块）��注式浇注��，如图2所�。�方案具有���压力头，充型温度�上�下�渐�低，有利于�序凝固和冒口��。但�液在充型��中�差�大，冲刷�径�且对型�底�冲击力�大，冲��患��，��同步��全��工�，���构复杂且整体制�成本�对��[1]。图2��工��意图Fig.2Schematicdiagramoftopinjectionprocess为�一步�化制�流�、�低制�成本，本���点从产��择、����、浇注��优化方�，介�1017型差�器壳体��发��及���决方案。1017型差�器壳体毛�16kg，材�为QT600-3，尺寸ϕ340mm×180mm，壁厚�围8~25mm。产品�构如图3所�。图31017型差�器壳体�件图Fig.3Partsdrawingof1017di�erentialhousing张伟光��守俊�李兴�����合�江淮��有��任公司�安徽合�231137�摘要：1017型差�器壳体具有壁厚分布不均匀、热�多且孤�的�构特点，在����中极易产生�孔和冲���，����带�冒口的�梯�流式浇注��和整体式��，�合数值模拟优化，�低了内浇�流�，改善了法兰根���效果，�得了内����密、��平整光洁的差�器壳体�件，满��模化生产�求。关键词：差�器壳体；�孔；冲�；浇注��；数值模拟中图分类号：TG244文献标识码：B文章编号：1673－3320（2023）S2－0041－05收...
