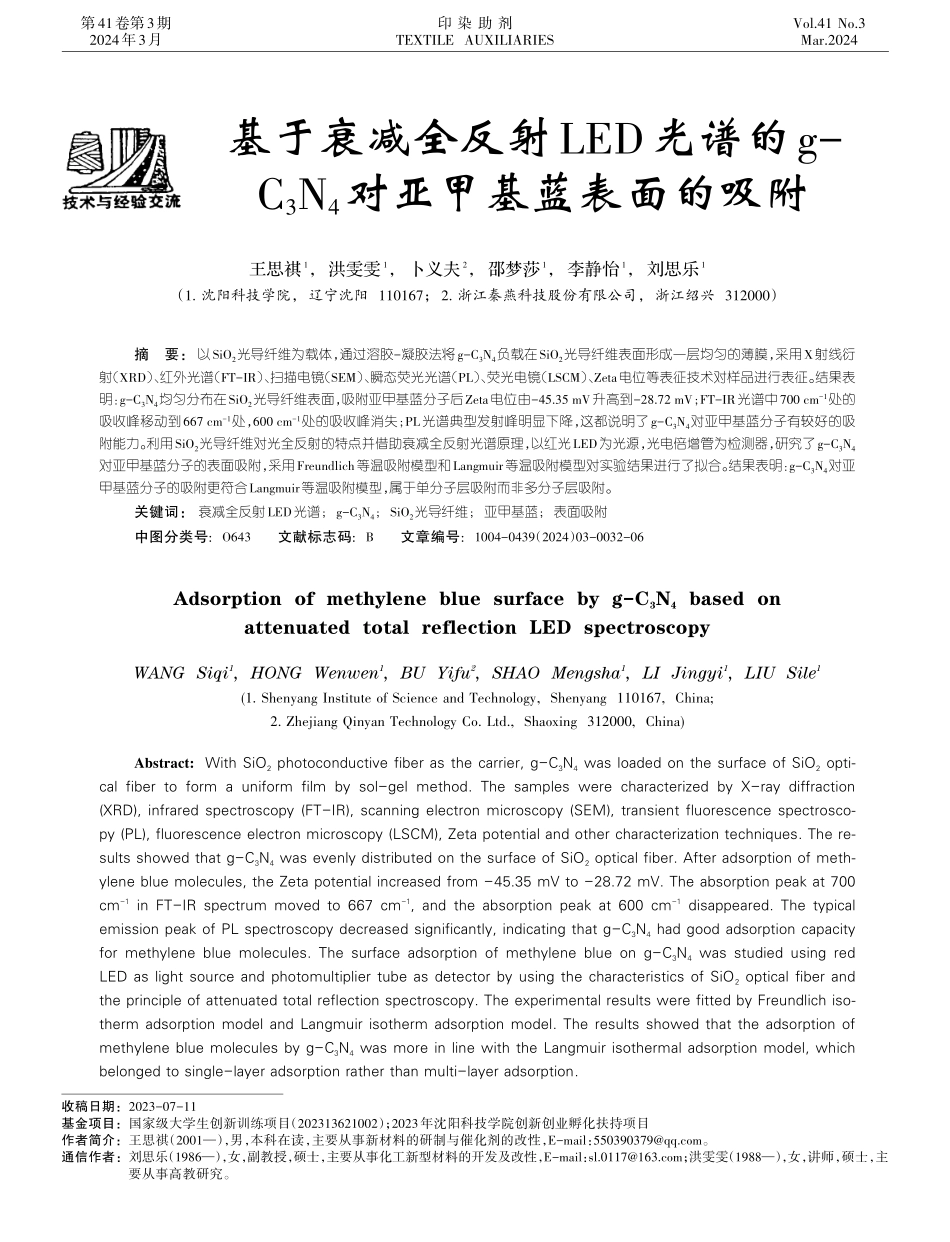

王思祺1，洪雯雯1，卜义夫2，邵梦莎1，李静怡1，刘思乐1（1.沈阳科技学院，辽宁沈阳110167；2.浙江秦燕科技股份有限公司，浙江绍兴312000）摘要：以SiO2光导纤维为载体，通过溶胶-凝胶法将g-C3N4负载在SiO2光导纤维表面形成一层均匀的薄膜，采用X射线衍射（XRD）、红外光谱（FT-IR）、扫描电镜（SEM）、瞬态荧光光谱（PL）、荧光电镜（LSCM）、Zeta电位等表征技术对样品进行表征。结果表明：g-C3N4均匀分布在SiO2光导纤维表面，吸附亚甲基蓝分子后Zeta电位由-45.35mV升高到-28.72mV；FT-IR光谱中700cm-1处的吸收峰移动到667cm-1处，600cm-1处的吸收峰消失；PL光谱典型发射峰明显下降，这都说明了g-C3N4对亚甲基蓝分子有较好的吸附能力。利用SiO2光导纤维对光全反射的特点并借助衰减全反射光谱原理，以红光LED为光源，光电倍增管为检测器，研究了g-C3N4对亚甲基蓝分子的表面吸附，采用Freundlich等温吸附模型和Langmuir等温吸附模型对实验结果进行了拟合。结果表明：g-C3N4对亚甲基蓝分子的吸附更符合Langmuir等温吸附模型，属于单分子层吸附而非多分子层吸附。关键词：衰减全反射LED光谱；g-C3N4；SiO2光导纤维；亚甲基蓝；表面吸附中图分类号:O643文献标志码:B文章编号:1004-0439（2024）03-0032-06Adsorptionofmethylenebluesurfacebyg-C3N4basedonattenuatedtotalreflectionLEDspectroscopyWANGSiqi1,HONGWenwen1,BUYifu2,SHAOMengsha1,LIJingyi1,LIUSile1(1.ShenyangInstituteofScienceandTechnology,Shenyang110167,China;2.ZhejiangQinyanTechnologyCo.Ltd.,Shaoxing312000,China)Abstract:WithSiO2photoconductivefiberasthecarrier,g-C3N4wasloadedonthesurfaceofSiO2opti⁃calfibertoformauniformfilmbysol-gelmethod.ThesampleswerecharacterizedbyX-raydiffraction(XRD),infraredspectroscopy(FT-IR),scanningelectronmicroscopy(SEM),transientfluorescencespectrosco⁃py(PL),fluorescenceelectronmicroscopy(LSCM),Zetapotentialandothercharacterizationtechniques.There⁃sultsshowedthatg-C3N4wasevenlydistributedonthesurfaceofSiO2opticalfiber.Afteradsorptionofmeth⁃ylenebluemolecules,theZetapotentialincreasedfrom-45.35mVto-28.72mV.Theabsorptionpeakat700cm-1inFT-IRspectrummovedto667cm-1,andtheabsorptionpeakat600cm-1disappeared.ThetypicalemissionpeakofPLspectroscopydecreasedsignificantly,indicatingthat...
