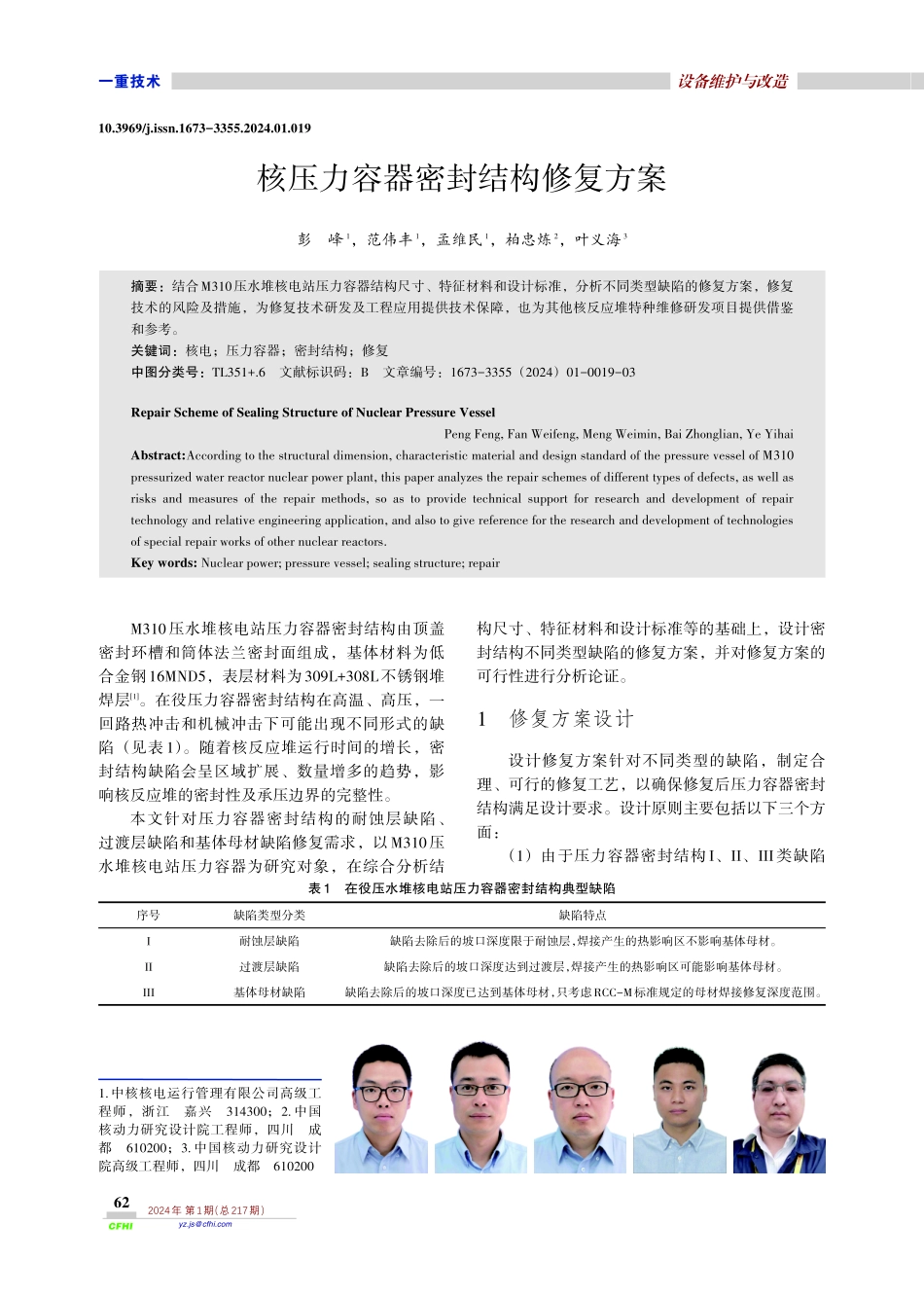

2024年第1期（总217期）CFHIyz.js@cfhi.com设备维护与改造一重技术1.中核核电运行管理有限公司高级工程师，浙江嘉兴314300；2.中国核动力研究设计院工程师，四川成都610200；3.中国核动力研究设计院高级工程师，四川成都61020010.3969/j.issn.1673-3355.2024.01.019核压力容器密封结构修复方案彭峰1，范伟丰1，孟维民1，柏忠炼2，叶义海3摘要：结合M310压水堆核电站压力容器结构尺寸、特征材料和设计标准，分析不同类型缺陷的修复方案，修复技术的风险及措施，为修复技术研发及工程应用提供技术保障，也为其他核反应堆特种维修研发项目提供借鉴和参考。关键词：核电；压力容器；密封结构；修复中图分类号：TL351+.6文献标识码：B文章编号：1673-3355（2024）01-0019-03RepairSchemeofSealingStructureofNuclearPressureVesselPengFeng,FanWeifeng,MengWeimin,BaiZhonglian,YeYihaiAbstract:Accordingtothestructuraldimension,characteristicmaterialanddesignstandardofthepressurevesselofM310pressurizedwaterreactornuclearpowerplant,thispaperanalyzestherepairschemesofdifferenttypesofdefects,aswellasrisksandmeasuresoftherepairmethods,soastoprovidetechnicalsupportforresearchanddevelopmentofrepairtechnologyandrelativeengineeringapplication,andalsotogivereferencefortheresearchanddevelopmentoftechnologiesofspecialrepairworksofothernuclearreactors.Keywords:Nuclearpower;pressurevessel;sealingstructure;repairM310压水堆核电站压力容器密封结构由顶盖密封环槽和筒体法兰密封面组成，基体材料为低合金钢16MND5，表层材料为309L+308L不锈钢堆焊层[1]。在役压力容器密封结构在高温、高压，一回路热冲击和机械冲击下可能出现不同形式的缺陷（见表1）。随着核反应堆运行时间的增长，密封结构缺陷会呈区域扩展、数量增多的趋势，影响核反应堆的密封性及承压边界的完整性。本文针对压力容器密封结构的耐蚀层缺陷、过渡层缺陷和基体母材缺陷修复需求，以M310压水堆核电站压力容器为研究对象，在综合分析结构尺寸、特征材料和设计标准等的基础上，设计密封结构不同类型缺陷的修复方案，并对修复方案的可行性进行分析论证。1修复方案设计设计修复方案针对不同类型的缺陷，制定合理、可行的修复工艺，以确保修复后压力容器密封结构满足设计要求。设计原则主要包括以下三个方面：（1）由于压力容器密封结构I、II、III类缺陷表1...
