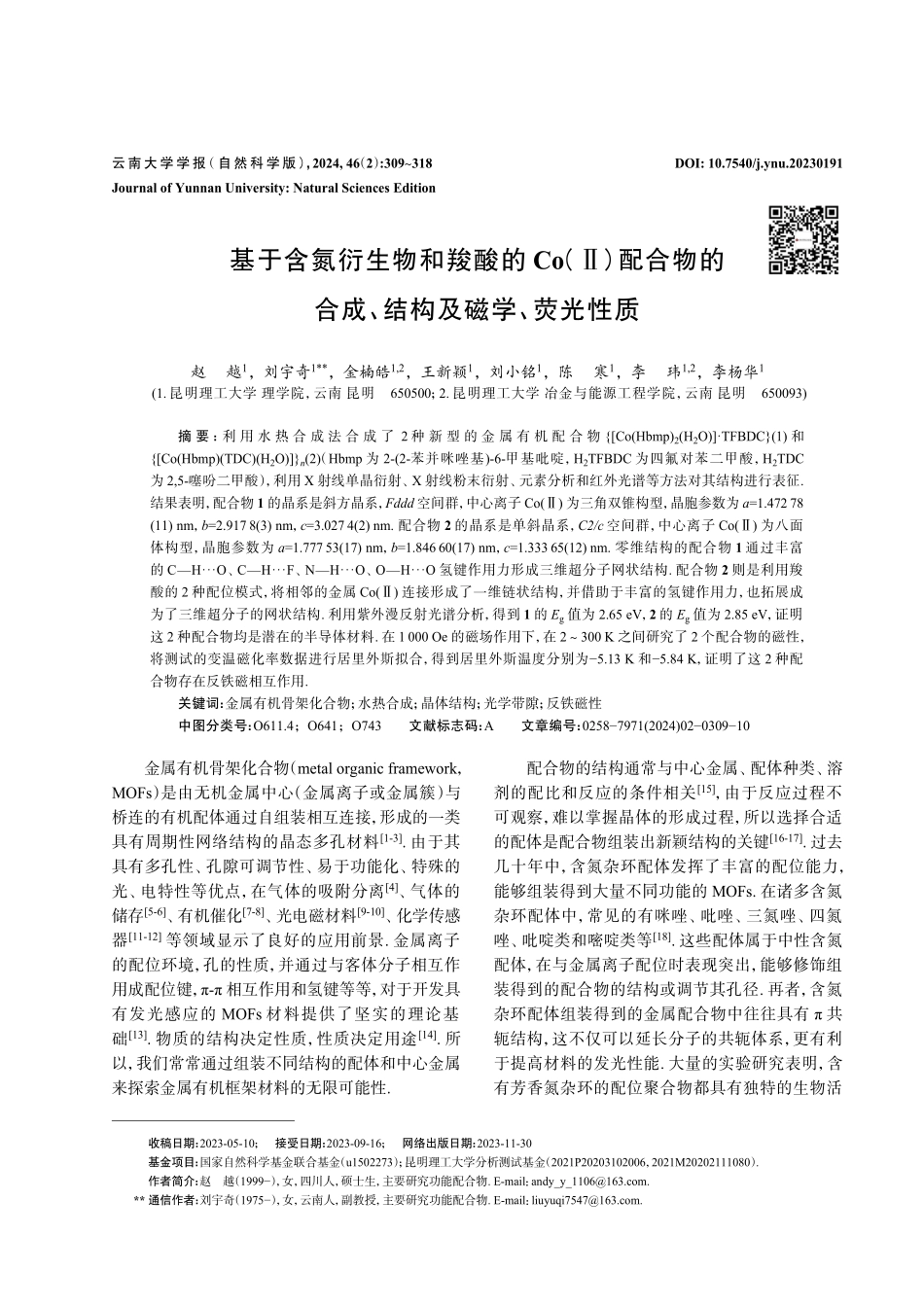

基于含氮衍生物和羧酸的Co（Ⅱ）配合物的合成、结构及磁学、荧光性质赵越1，刘宇奇1**，金楠皓1,2，王新颖1，刘小铭1，陈寒1，李玮1,2，李杨华1(1.昆明理工大学理学院，云南昆明650500；2.昆明理工大学冶金与能源工程学院，云南昆明650093)摘要：利用水热合成法合成了2种新型的金属有机配合物{[Co(Hbmp)2(H2O)]·TFBDC}(1)和{[Co(Hbmp)(TDC)(H2O)]}n(2)（Hbmp为2-(2-苯并咪唑基)-6-甲基吡啶，H2TFBDC为四氟对苯二甲酸，H2TDC为2,5-噻吩二甲酸），利用X射线单晶衍射、X射线粉末衍射、元素分析和红外光谱等方法对其结构进行表征.结果表明，配合物1的晶系是斜方晶系，Fddd空间群，中心离子Co(Ⅱ)为三角双锥构型，晶胞参数为a=1.47278(11)nm，b=2.9178(3)nm，c=3.0274(2)nm.配合物2的晶系是单斜晶系，C2/c空间群，中心离子Co(Ⅱ)为八面体构型，晶胞参数为a=1.77753(17)nm，b=1.84660(17)nm，c=1.33365(12)nm.零维结构的配合物1通过丰富的C—H···O、C—H···F、N—H···O、O—H···O氢键作用力形成三维超分子网状结构.配合物2则是利用羧酸的2种配位模式，将相邻的金属Co(Ⅱ)连接形成了一维链状结构，并借助于丰富的氢键作用力，也拓展成为了三维超分子的网状结构.利用紫外漫反射光谱分析，得到1的Eg值为2.65eV，2的Eg值为2.85eV，证明这2种配合物均是潜在的半导体材料.在1000Oe的磁场作用下，在2～300K之间研究了2个配合物的磁性，将测试的变温磁化率数据进行居里外斯拟合，得到居里外斯温度分别为−5.13K和−5.84K，证明了这2种配合物存在反铁磁相互作用.关键词：金属有机骨架化合物；水热合成；晶体结构；光学带隙；反铁磁性中图分类号：O611.4；O641；O743文献标志码：A文章编号：0258−7971(2024)02−0309−10金属有机骨架化合物（metalorganicframework，MOFs）是由无机金属中心（金属离子或金属簇）与桥连的有机配体通过自组装相互连接，形成的一类具有周期性网络结构的晶态多孔材料[1-3].由于其具有多孔性、孔隙可调节性、易于功能化、特殊的光、电特性等优点，在气体的吸附分离[4]、气体的储存[5-6]、有机催化[7-8]、光电磁材料[9-10]、化学传感器[11-12]等领域显示了良好的应用前景.金属离子的配位环境，孔的性质，并通过与客体分子相互作用成配位键，π-π相互作用和氢键等等，对于开发具有发光感应的MOFs材料提供了坚实的理论基础[13].物质的结构决定性质，性质决定用途[14].所以，我们常常通过组装不同结构的配体和中心金属来探索...
