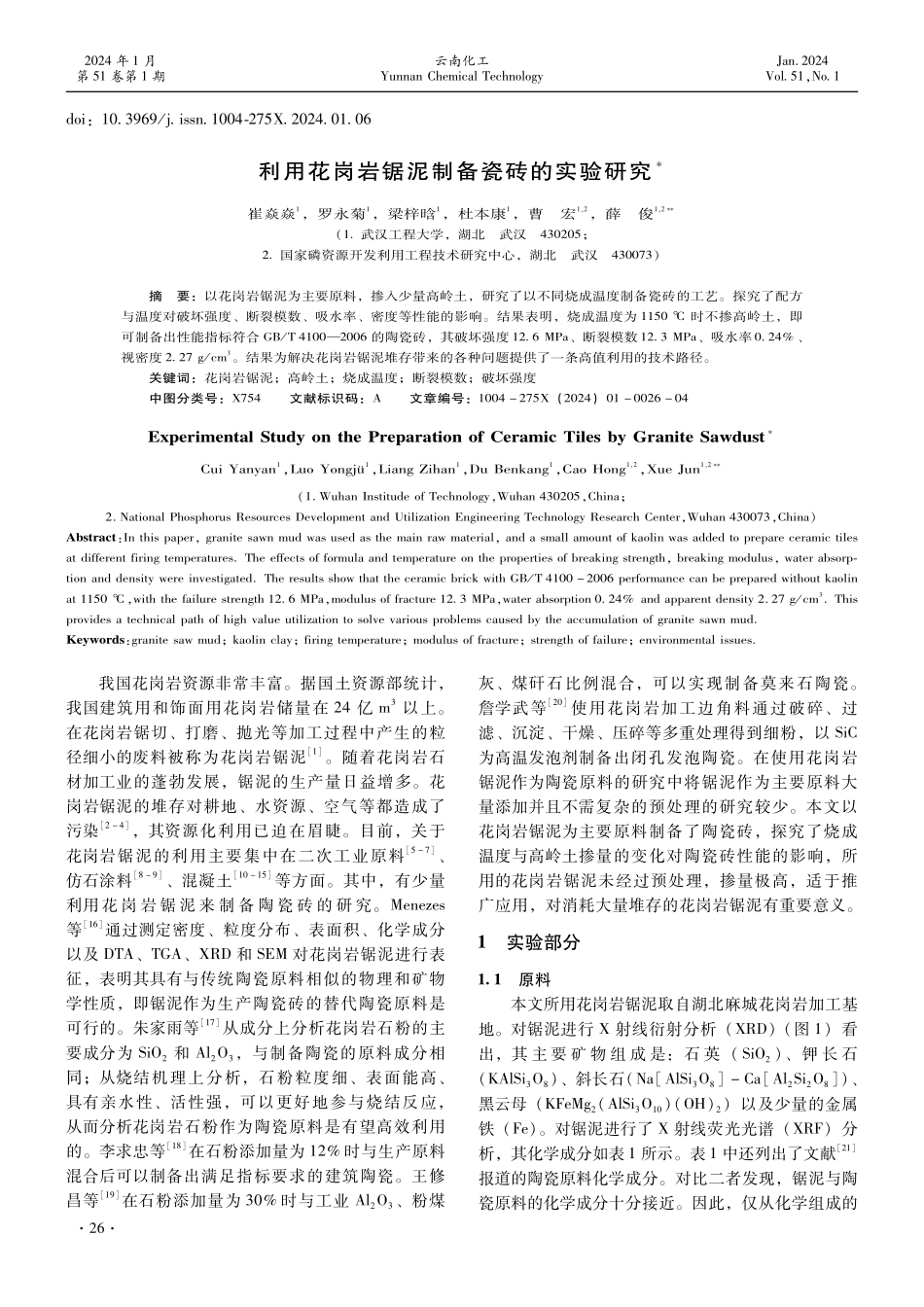

2024年1月云南化工Jan.2024第51卷第1期YunnanChemicalTechnologyVol51,No1doi:103969/jissn1004275X20240106利用花岗岩锯泥制备瓷砖的实验研究崔焱焱1,罗永菊1,梁梓晗1,杜本康1,曹宏1,2,薛俊1,2(1武汉工程大学,湖北武汉430205;2国家磷资源开发利用工程技术研究中心,湖北武汉430073)摘要:以花岗岩锯泥为主要原料,掺入少量高岭土,研究了以不同烧成温度制备瓷砖的工艺。探究了配方与温度对破坏强度、断裂模数、吸水率、密度等性能的影响。结果表明,烧成温度为1150℃时不掺高岭土,即可制备出性能指标符合GB/T4100—2006的陶瓷砖,其破坏强度126MPa、断裂模数123MPa、吸水率024%、视密度227g/cm3。结果为解决花岗岩锯泥堆存带来的各种问题提供了一条高值利用的技术路径。关键词:花岗岩锯泥;高岭土;烧成温度;断裂模数;破坏强度中图分类号:X754文献标识码:A文章编号:1004-275X(2024)01-0026-04ExperimentalStudyonthePreparationofCeramicTilesbyGraniteSawdustCuiYanyan1,LuoYongjü1,LiangZihan1,DuBenkang1,CaoHong1,2,XueJun1,2(1.WuhanInstitudeofTechnology,Wuhan430205,China;2.NationalPhosphorusResourcesDevelopmentandUtilizationEngineeringTechnologyResearchCenter,Wuhan430073,China)Abstract:Inthispaper,granitesawnmudwasusedasthemainrawmaterial,andasmallamountofkaolinwasaddedtoprepareceramictilesatdifferentfiringtemperatures.Theeffectsofformulaandtemperatureonthepropertiesofbreakingstrength,breakingmodulus,w...
