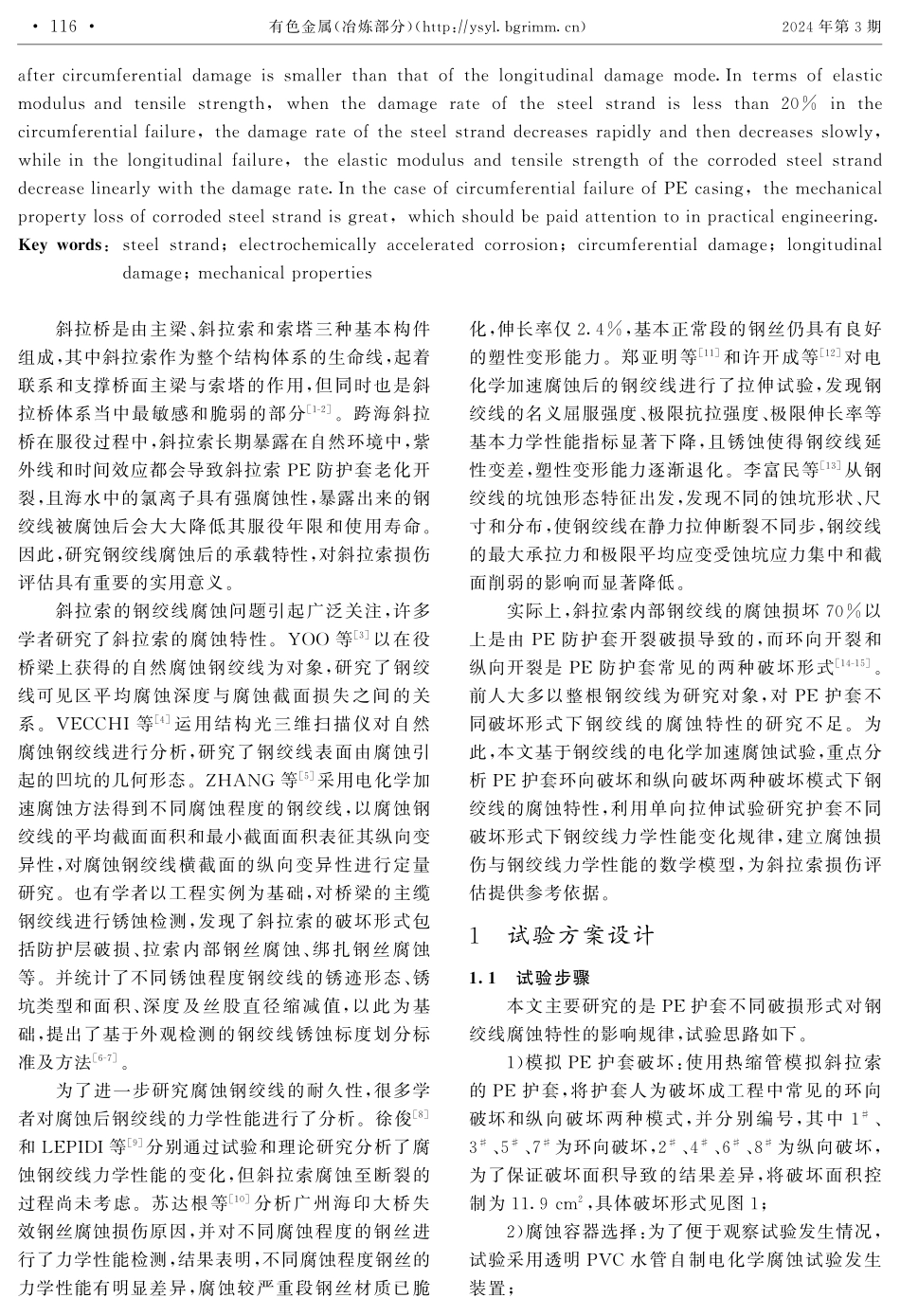

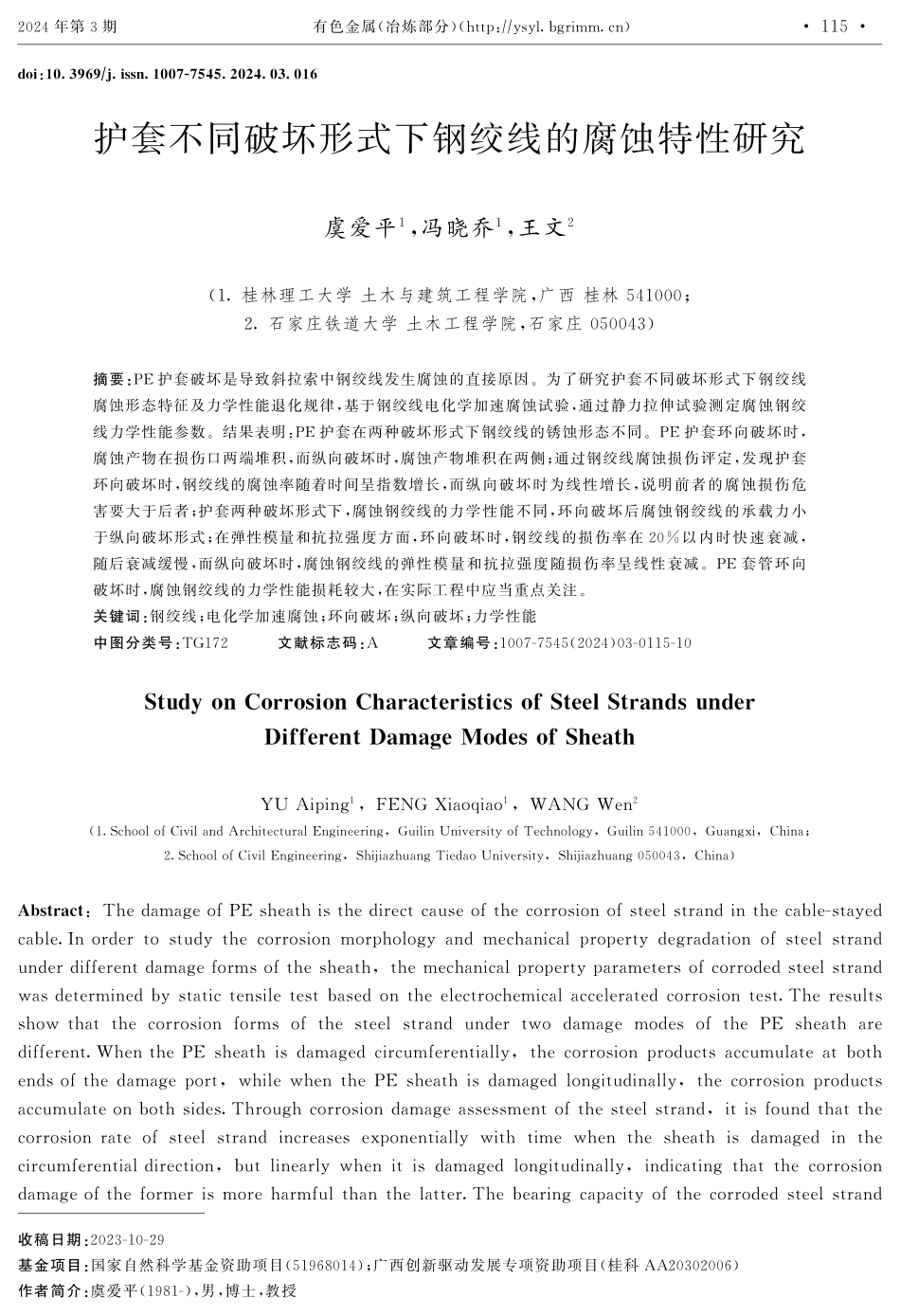

doi:103969∕jissn1007G7545202403016收稿日期:2023G10G29基金项目:国家自然科学基金资助项目(51968014);广西创新驱动发展专项资助项目(桂科AA20302006)作者简介:虞爱平(1981G),男,博士,教授护套不同破坏形式下钢绞线的腐蚀特性研究虞爱平1,冯晓乔1,王文2(1桂林理工大学土木与建筑工程学院,广西桂林541000;2石家庄铁道大学土木工程学院,石家庄050043)摘要:PE护套破坏是导致斜拉索中钢绞线发生腐蚀的直接原因.为了研究护套不同破坏形式下钢绞线腐蚀形态特征及力学性能退化规律,基于钢绞线电化学加速腐蚀试验,通过静力拉伸试验测定腐蚀钢绞线力学性能参数.结果表明:PE护套在两种破坏形式下钢绞线的锈蚀形态不同.PE护套环向破坏时,腐蚀产物在损伤口两端堆积,而纵向破坏时,腐蚀产物堆积在两侧;通过钢绞线腐蚀损伤评定,发现护套环向破坏时,钢绞线的腐蚀率随着时间呈指数增长,而纵向破坏时为线性增长,说明前者的腐蚀损伤危害要大于后者;护套两种破坏形式下,腐蚀钢绞线的力学性能不同,环向破坏后腐蚀钢绞线的承载力小于纵向破坏形式;在弹性模量和抗拉强度方面,环向破坏时,钢绞线的损伤率在20%以内时快速衰减,随后衰减缓慢,而纵向破坏时,腐蚀钢绞线的弹性模量和抗拉强度随损伤率呈线性衰减.PE套管环向破坏时,腐蚀钢绞线的力学性能损耗较大,在实际工程中应当重点关注.关键词:钢绞线;电化学加速腐蚀;环向破坏;纵向破坏;力学性能中图分类号:TG172文献标志码:A文章编号:1007G7545(2024)03G0115G10StudyonCorrosionCharacteristicsofSteelStrandsunderDifferentDamageModesofSheathYUAiping1,FENGXiaoqiao1,WANGWen2(1SchoolofCivilandArchitecturalEngineering,GuilinUniversityofTechnology,Guilin541000,Guangxi,China;2SchoolofCivilEngineering,ShijiazhuangTiedaoUniversity,Shijiazhuang050043,China)Abstract:ThedamageofPEsheathisthedirectcauseofthecorrosionofsteelstrandinthecableGstayedcableInordertostudythecorrosionmorphologyandmechanicalpropertydegradationofsteelstrandunderdifferentdamageformsofthesheath,themechanicalpropertyparametersofcorrodedsteelstrandwasdeterminedbystatictensiletestbasedontheelectrochemicalacceleratedcorrosiontestTheresultsshowthatthecorrosi...
