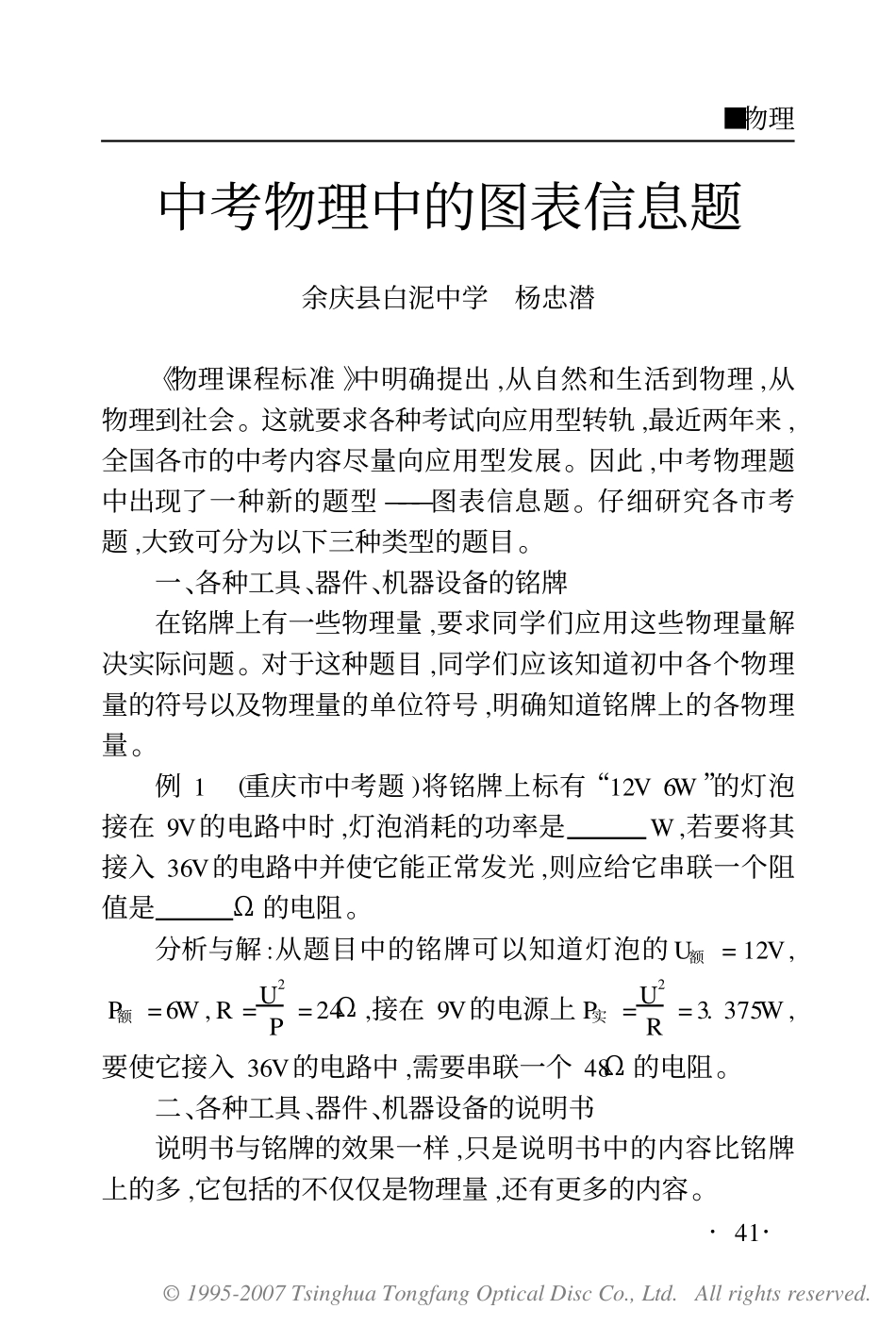

中考物理中的图表信息题余庆县白泥中学杨忠潜《物理课程标准》中明确提出,从自然和生活到物理,从物理到社会。这就要求各种考试向应用型转轨,最近两年来,全国各市的中考内容尽量向应用型发展。因此,中考物理题中出现了一种新的题型———图表信息题。仔细研究各市考题,大致可分为以下三种类型的题目。一、各种工具、器件、机器设备的铭牌在铭牌上有一些物理量,要求同学们应用这些物理量解决实际问题。对于这种题目,同学们应该知道初中各个物理量的符号以及物理量的单位符号,明确知道铭牌上的各物理量。例1(重庆市中考题)将铭牌上标有“12V6W”的灯泡接在9V的电路中时,灯泡消耗的功率是W,若要将其接入36V的电路中并使它能正常发光,则应给它串联一个阻值是Ω的电阻。分析与解:从题目中的铭牌可以知道灯泡的U额=12V,P额=6W,R=U2P=24Ω,接在9V的电源上P实=U2R=3.375W,要使它接入36V的电路中,需要串联一个48Ω的电阻。二、各种工具、器件、机器设备的说明书说明书与铭牌的效果一样,只是说明书中的内容比铭牌上的多,它包括的不仅仅是物理量,还有更多的内容。·14·■物理©1995-2007TsinghuaTongfangOpticalDiscCo.,Ltd.Allrightsreserved.例2(济南市考题)小明同学看到家中“EWH———80B”型电热水器说明书上标有一些技术参数,如下表,他由此算出该热水器正常工作90min将耗电度。额定电压220V额定功率2000W额定水压0.8MPa外形尺寸942×483×470容量80L质量30Kg分析与解:由说明书可知:P额=2000W=2KW,t=90min=1.5hW=Pt=2KW×1.5h=3kw·h=3度。三、其它类型的图表从图表中给出一些物理量,要求出另外一些物理量。例3(上海市考题)某人乘坐出租车在平直公路上匀速行驶,出租车的牵引力为3×103N,下面为他乘车到达目的地时的发票。求:①出租车的行驶时间。②出租车行驶的速度。③出租车在这段时间内所做的功。分析:从发票中可以知道出租车行驶的时间、路程t=5min=300s,s=6km=6000m,v=st=20m/sW=Fs=3×103N×6×103m=1.8×107J.TAXI车号EU—8888日期03—05—28上车10:00下车10:05单价2.00元/公里里程6km金额12.00元·24·■化学©1995-2007TsinghuaTongfangOpticalDiscCo.,Ltd.Allrightsreserved.
