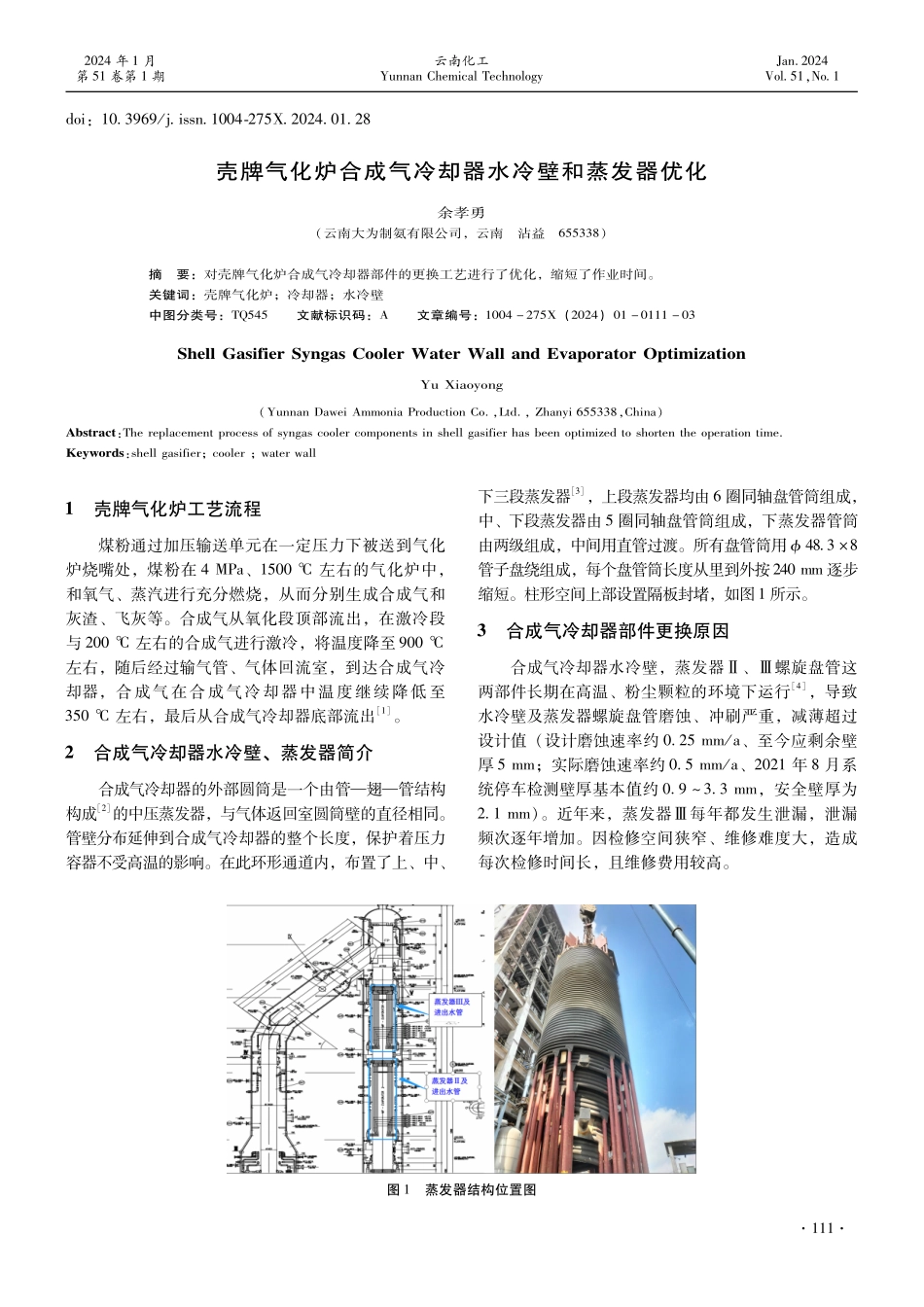

２０２４年１月云南化工Ｊａｎ．２０２４第５１卷第１期ＹｕｎｎａｎＣｈｅｍｉｃａｌＴｅｃｈｎｏｌｏｇｙＶｏｌ５１，Ｎｏ１ｄｏｉ：１０３９６９／ｊｉｓｓｎ１００４２７５Ｘ２０２４０１２８壳牌气化炉合成气冷却器水冷壁和蒸发器优化余孝勇（云南大为制氨有限公司，云南沾益６５５３３８）摘要：对壳牌气化炉合成气冷却器部件的更换工艺进行了优化，缩短了作业时间。关键词：壳牌气化炉；冷却器；水冷壁中图分类号：ＴＱ５４５文献标识码：Ａ文章编号：１００４－２７５Ｘ（２０２４）０１－０１１１－０３ＳｈｅｌｌＧａｓｉｆｉｅｒＳｙｎｇａｓＣｏｏｌｅｒＷａｔｅｒＷａｌｌａｎｄＥｖａｐｏｒａｔｏｒＯｐｔｉｍｉｚａｔｉｏｎＹｕＸｉａｏｙｏｎｇ（ＹｕｎｎａｎＤａｗｅｉＡｍｍｏｎｉａＰｒｏｄｕｃｔｉｏｎＣｏ．，Ｌｔｄ．，Ｚｈａｎｙｉ６５５３３８，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｒｅｐｌａｃｅｍｅｎｔｐｒｏｃｅｓｓｏｆｓｙｎｇａｓｃｏｏｌｅｒｃｏｍｐｏｎｅｎｔｓｉｎｓｈｅｌｌｇａｓｉｆｉｅｒｈａｓｂｅｅｎｏｐｔｉｍｉｚｅｄｔｏｓｈｏｒｔｅｎｔｈｅｏｐｅｒａｔｉｏｎｔｉｍｅ．Ｋｅｙｗｏｒｄｓ：ｓｈｅｌｌｇａｓｉｆｉｅｒ；ｃｏｏｌｅｒ；ｗａｔｅｒｗａｌｌ１壳牌气化炉工艺流程煤粉通过加压输送单元在一定压力下被送到气化炉烧嘴处，煤粉在４ＭＰａ、１５００℃左右的气化炉中，和氧气、蒸汽进行充分燃烧，从而分别生成合成气和灰渣、飞灰等。合成气从氧化段顶部流出，在激冷段与２００℃左右的合成气进行激冷，将温度降至９００℃左右，随后经过输气管、气体回流室，到达合成气冷却器，合成气在合成气冷却器中温度继续降低至３５０℃左右，最后从合成气冷却器底部流出［１］。２合成气冷却器水冷壁、蒸发器简介合成气冷却器的外部圆筒是一个由管—翅—管结构构成［２］的中压蒸发器，与气体返回室圆筒壁的直径相同。管壁分布延伸到合成气冷却器的整个长度，保护着压力容器不受高温的影响。在此环形通道内，布置了上、中、下三段蒸发器［３］，上段蒸发器均由６圈同轴盘管筒组成，中、下段蒸发器由５圈同轴盘管筒组成，下蒸发器管筒由两级组成，中间用直管过渡。所有盘管筒用４８３×８管子盘绕组成，每个盘管筒长度从里到外按２４０ｍｍ逐步缩短。柱形空间上部设置隔板封堵，如图１所示。３合成气冷却器部件更换原因合成气冷却器水冷壁，蒸发器Ⅱ、Ⅲ螺旋盘管这两部件长期...
