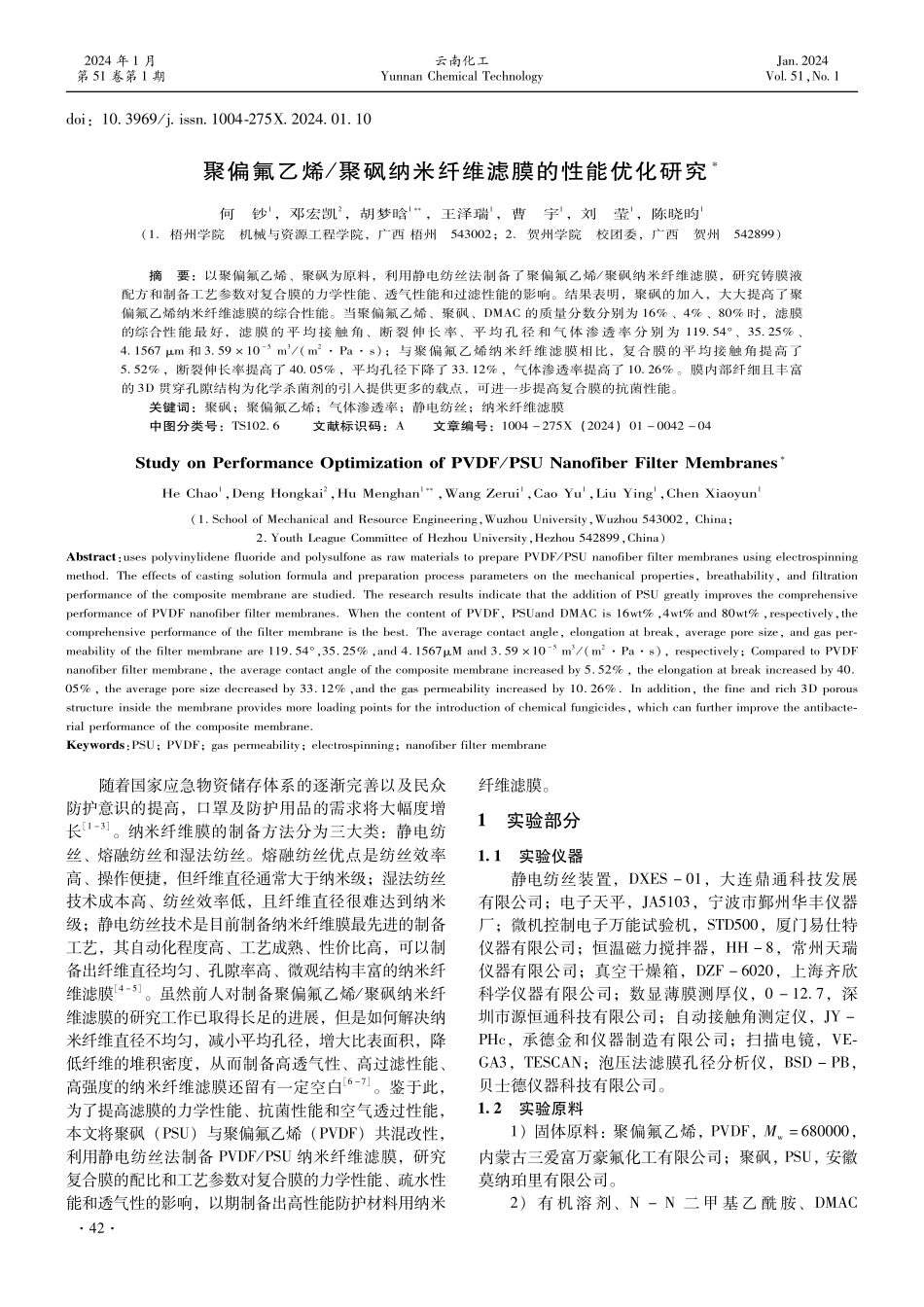

２０２４年１月云南化工Ｊａｎ．２０２４第５１卷第１期ＹｕｎｎａｎＣｈｅｍｉｃａｌＴｅｃｈｎｏｌｏｇｙＶｏｌ５１，Ｎｏ１ｄｏｉ：１０３９６９／ｊｉｓｓｎ１００４２７５Ｘ２０２４０１１０聚偏氟乙烯／聚砜纳米纤维滤膜的性能优化研究何钞１，邓宏凯２，胡梦晗１，王泽瑞１，曹宇１，刘莹１，陈晓昀１（１．梧州学院机械与资源工程学院，广西梧州５４３００２；２．贺州学院校团委，广西贺州５４２８９９）摘要：以聚偏氟乙烯、聚砜为原料，利用静电纺丝法制备了聚偏氟乙烯／聚砜纳米纤维滤膜，研究铸膜液配方和制备工艺参数对复合膜的力学性能、透气性能和过滤性能的影响。结果表明，聚砜的加入，大大提高了聚偏氟乙烯纳米纤维滤膜的综合性能。当聚偏氟乙烯、聚砜、ＤＭＡＣ的质量分数分别为１６％、４％、８０％时，滤膜的综合性能最好，滤膜的平均接触角、断裂伸长率、平均孔径和气体渗透率分别为１１９５４°、３５２５％、４１５６７μｍ和３５９×１０－５ｍ３／（ｍ２·Ｐａ·ｓ）；与聚偏氟乙烯纳米纤维滤膜相比，复合膜的平均接触角提高了５５２％，断裂伸长率提高了４００５％，平均孔径下降了３３１２％，气体渗透率提高了１０２６％。膜内部纤细且丰富的３Ｄ贯穿孔隙结构为化学杀菌剂的引入提供更多的载点，可进一步提高复合膜的抗菌性能。关键词：聚砜；聚偏氟乙烯；气体渗透率；静电纺丝；纳米纤维滤膜中图分类号：ＴＳ１０２６文献标识码：Ａ文章编号：１００４－２７５Ｘ（２０２４）０１－００４２－０４ＳｔｕｄｙｏｎＰｅｒｆｏｒｍａｎｃｅＯｐｔｉｍｉｚａｔｉｏｎｏｆＰＶＤＦ／ＰＳＵＮａｎｏｆｉｂｅｒＦｉｌｔｅｒＭｅｍｂｒａｎｅｓＨｅＣｈａｏ１，ＤｅｎｇＨｏｎｇｋａｉ２，ＨｕＭｅｎｇｈａｎ１，ＷａｎｇＺｅｒｕｉ１，ＣａｏＹｕ１，ＬｉｕＹｉｎｇ１，ＣｈｅｎＸｉａｏｙｕｎ１（１．ＳｃｈｏｏｌｏｆＭｅｃｈａｎｉｃａｌａｎｄＲｅｓｏｕｒｃｅＥｎｇｉｎｅｅｒｉｎｇ，ＷｕｚｈｏｕＵｎｉｖｅｒｓｉｔｙ，Ｗｕｚｈｏｕ５４３００２，Ｃｈｉｎａ；２．ＹｏｕｔｈＬｅａｇｕｅＣｏｍｍｉｔｔｅｅｏｆＨｅｚｈｏｕＵｎｉｖｅｒｓｉｔｙ，Ｈｅｚｈｏｕ５４２８９９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ｕｓｅｓｐｏｌｙｖｉｎｙｌｉｄｅｎｅｆｌｕｏｒｉｄｅａｎｄｐｏｌｙｓｕｌｆｏｎｅａｓｒａｗｍａｔｅｒｉａｌｓｔｏｐｒｅｐａｒｅＰＶＤＦ／ＰＳＵｎ...
