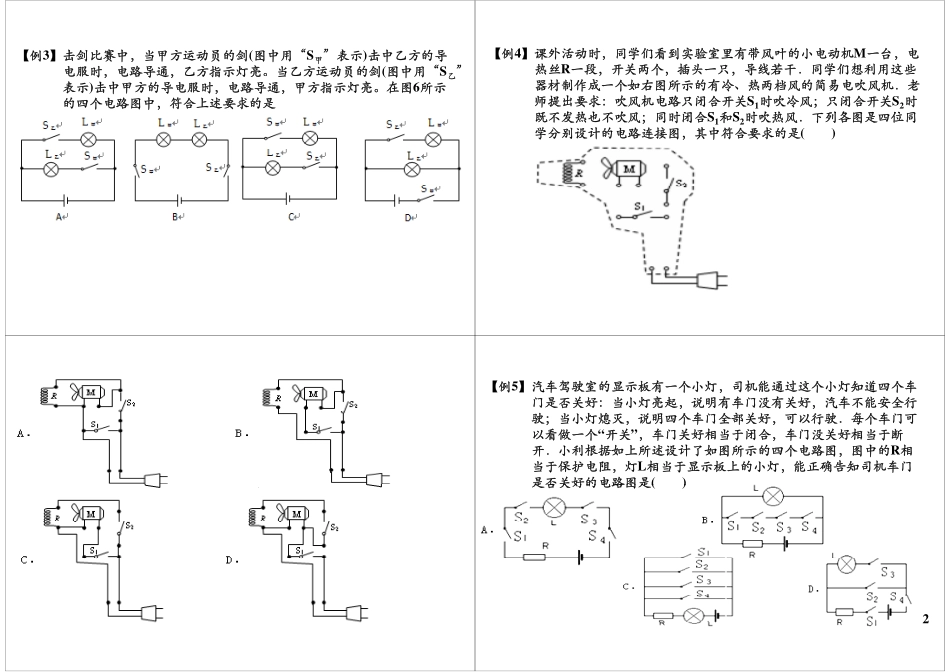

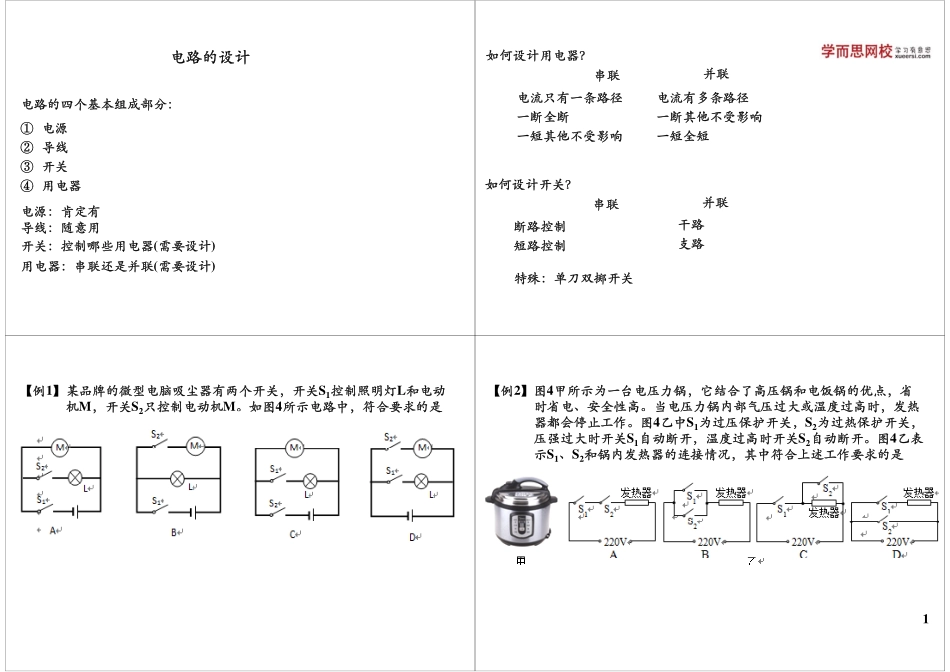

电路的设计电路的四个基本组成部分：①电源②导线②导线③开关④用电器④用电器电源：肯定有导线随意用导线：随意用开关：控制哪些用电器(需要设计)用电器：串联还是并联(需要设计)如何设计用电器？串联并联串联并联电流只有一条路径断全断电流有多条路径断其他不受影响一断全断一短其他不受影响一断其他不受影响一短全短如何设计开关？如何设计开关？串联并联断路控制干路断路控制短路控制干路支路特殊：单刀双掷开关【例1】某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和电动机M，开关S2只控制电动机M。如图4所示电路中，符合要求的是机，开关2只控制电动机如图所示电路中，符合要求的是【例2】图4甲所示为一台电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热时省电安全性高当电压力锅内部气压过大或温度过高时，发热器都会停止工作。图4乙中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。图4乙表示S1、S2和锅内发热器的连接情况，其中符合上述工作要求的是1【例3】击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑(图中用“S乙”电服时，电路导通，方指示灯亮当方运动员的剑(图中用乙表示)击中甲方的导电服时，电路导通，甲方指示灯亮。在图6所示的四个电路图中，符合上述要求的是【例4】课外活动时，同学们看到实验室里有带风叶的小电动机M一台，电热丝R一段，开关两个，插头一只，导线若干．同学们想利用这些器材制作成一个如右图所示的有冷、热两档风的简易电吹风机．老师提出要求：吹风机电路只闭合开关S1时吹冷风；只闭合开关S2时既不发热也不吹风同时闭合S和S时吹热风列各图是位同既不发热也不吹风；同时闭合S1和S2时吹热风．下列各图是四位同学分别设计的电路连接图，其中符合要求的是()【例5】汽车驾驶室的显示板有一个小灯，司机能通过这个小灯知道四个车门是否关好：当小灯亮起，说明有车门没有关好，汽车不能安全行驶；当小灯熄灭，说明四个车门全部关好，可以行驶．每个车门可以看做一个“开关”，车门关好相当于闭合，车门没关好相当于断开小利根据如上所述设计了如图所示的四个电路图图中的R相开．小利根据如上所述设计了如图所示的四个电路图，图中的R相当于保护电阻，灯L相当于显示板上的小灯，能正确告知司机车门是否关好的电路图是()是否关好的...
