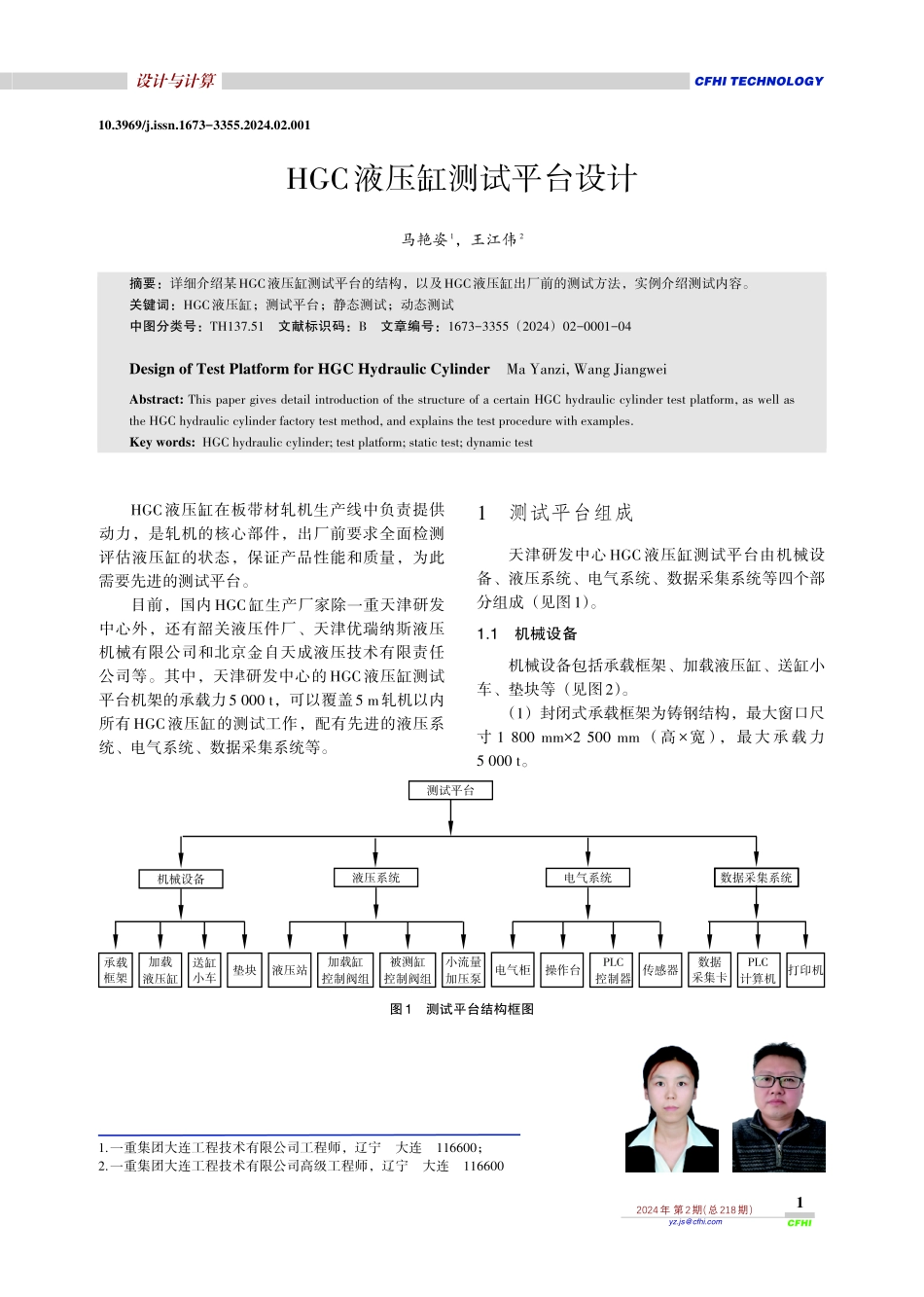

CFHI2024年第2期（总218期）yz.js@cfhi.com设计与计算CFHITECHNOLOGYHGC液压缸在板带材轧机生产线中负责提供动力，是轧机的核心部件，出厂前要求全面检测评估液压缸的状态，保证产品性能和质量，为此需要先进的测试平台。目前，国内HGC缸生产厂家除一重天津研发中心外，还有韶关液压件厂、天津优瑞纳斯液压机械有限公司和北京金自天成液压技术有限责任公司等。其中，天津研发中心的HGC液压缸测试平台机架的承载力5000t，可以覆盖5m轧机以内所有HGC液压缸的测试工作，配有先进的液压系统、电气系统、数据采集系统等。1测试平台组成天津研发中心HGC液压缸测试平台由机械设备、液压系统、电气系统、数据采集系统等四个部分组成（见图1）。1.1机械设备机械设备包括承载框架、加载液压缸、送缸小车、垫块等（见图2）。（1）封闭式承载框架为铸钢结构，最大窗口尺寸1800mm×2500mm（高×宽），最大承载力5000t。1.一重集团大连工程技术有限公司工程师，辽宁大连116600；2.一重集团大连工程技术有限公司高级工程师，辽宁大连11660010.3969/j.issn.1673-3355.2024.02.001HGC液压缸测试平台设计马艳姿1，王江伟2摘要：详细介绍某HGC液压缸测试平台的结构，以及HGC液压缸出厂前的测试方法，实例介绍测试内容。关键词：HGC液压缸；测试平台；静态测试；动态测试中图分类号：TH137.51文献标识码：B文章编号：1673-3355（2024）02-0001-04DesignofTestPlatformforHGCHydraulicCylinderMaYanzi,WangJiangweiAbstract:ThispapergivesdetailintroductionofthestructureofacertainHGChydrauliccylindertestplatform,aswellastheHGChydrauliccylinderfactorytestmethod,andexplainsthetestprocedurewithexamples.Keywords:HGChydrauliccylinder;testplatform;statictest;dynamictest测试平台机械设备液压系统电气系统数据采集系统承载框架加载液压缸送缸小车垫块液压站加载缸控制阀组小流量加压泵被测缸控制阀组电气柜操作台PLC控制器传感器数据采集卡PLC计算机打印机图1测试平台结构框图12024年第2期（总218期）CFHIyz.js@cfhi.com设计与计算一重技术（2）加载液压缸固定在承载框架的底部，主要为被测液压缸提供不同行程，调整被测液压缸的活塞高度和负载。（3）送缸小车位于承载框架前，由一个长行程液压缸驱动。被测HGC液压缸用天车吊到送缸小车上，由小车将被测液压缸送到承载框架内，并置于加载液压缸上部。（4）垫块由直径Ø1500mm、厚度50mm的圆钢片组成，用于...
