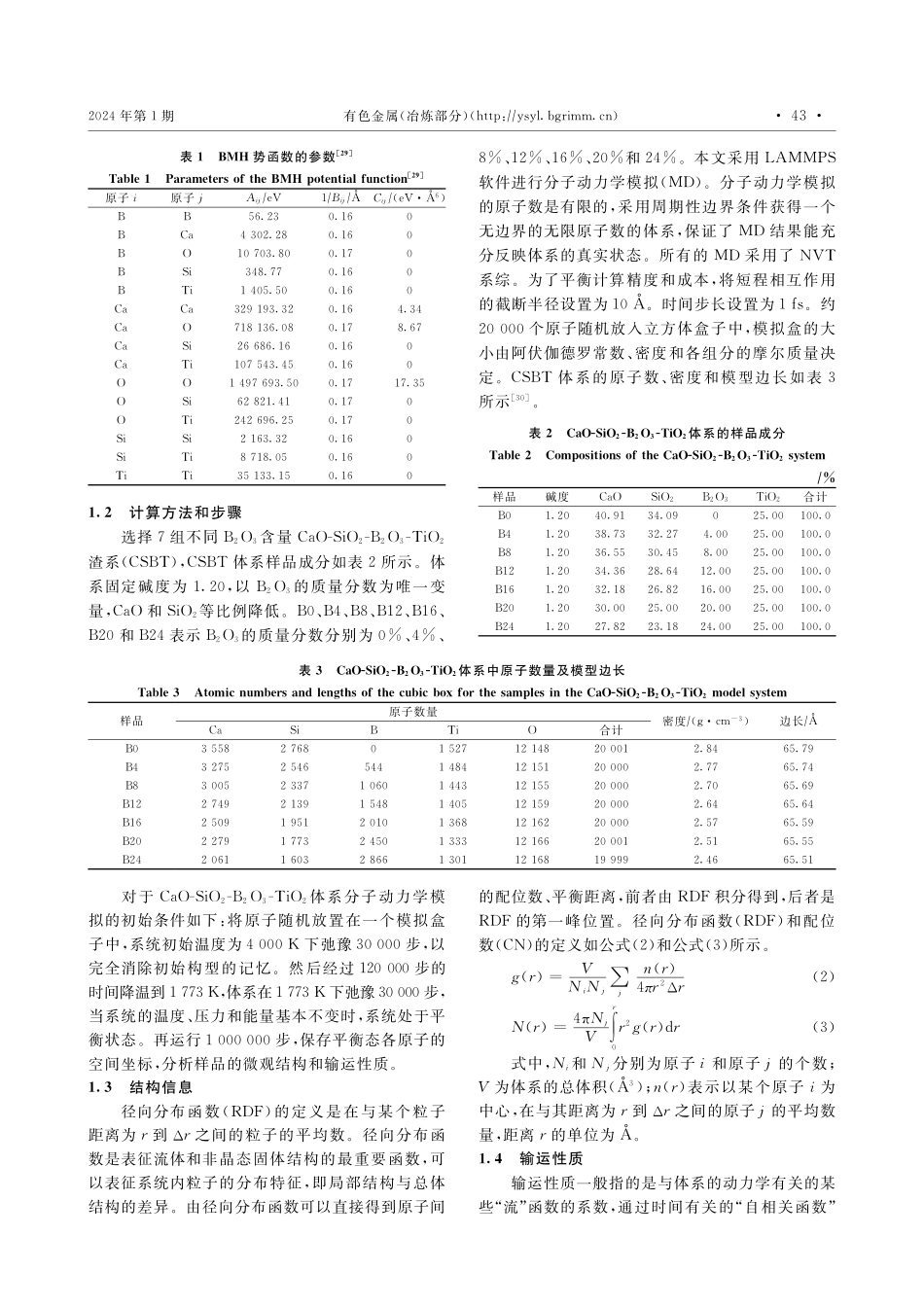

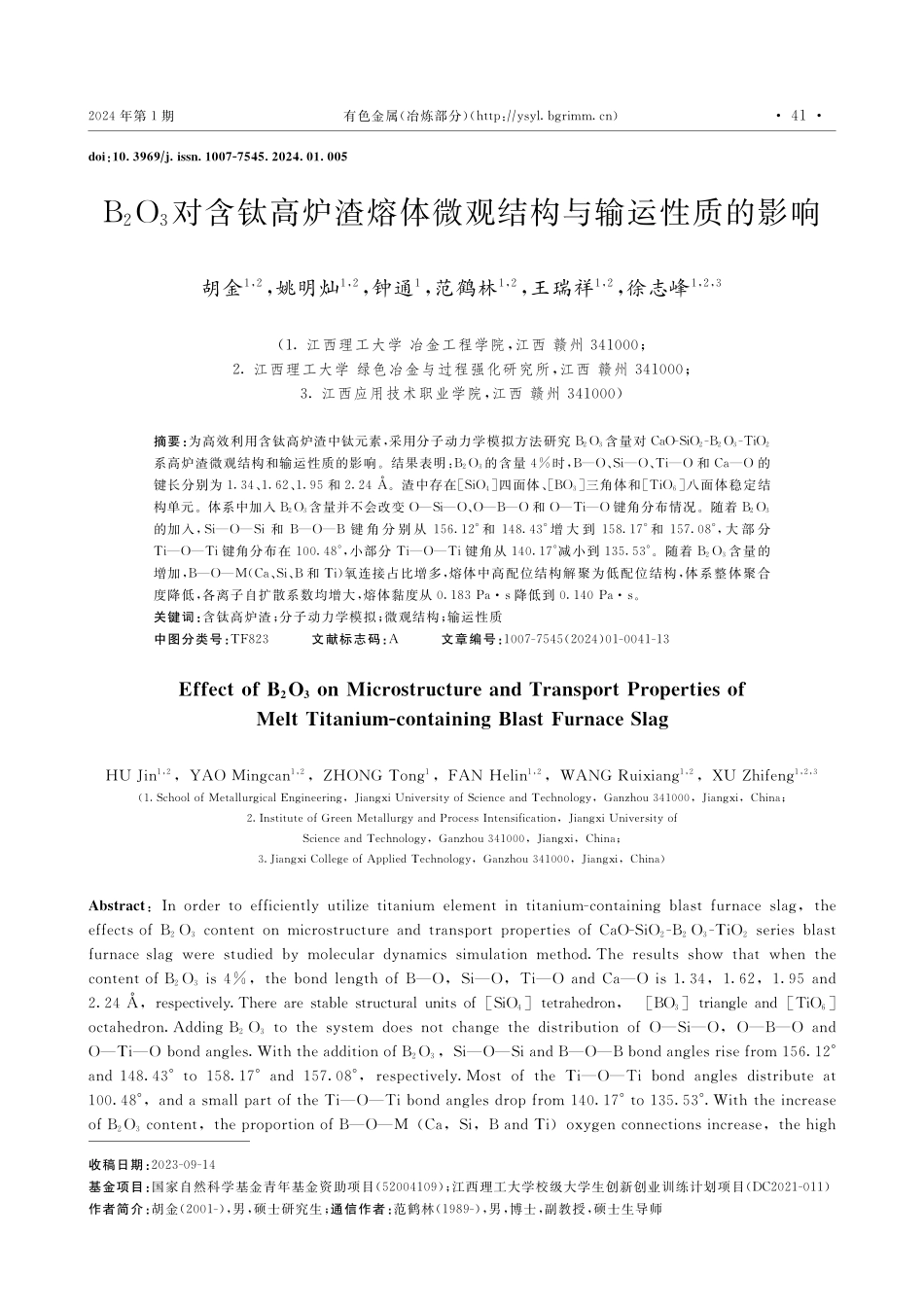

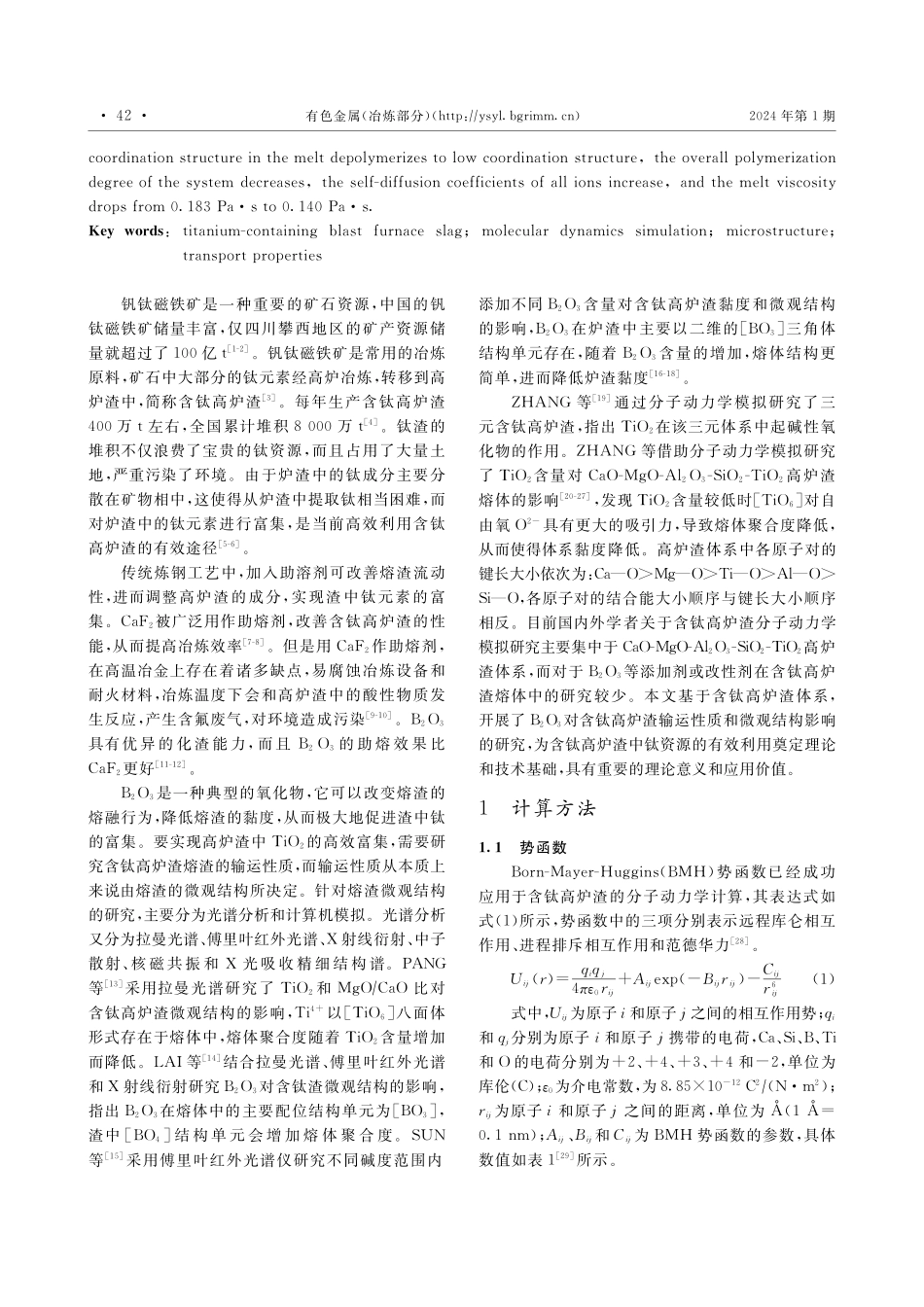

犱狅犻：１０３９６９?犼犻狊狊狀１００７７５４５２０２４０１００５收稿日期：２０２３０９１４基金项目：国家自然科学基金青年基金资助项目（５２００４１０９）；江西理工大学校级大学生创新创业训练计划项目（ＤＣ２０２１０１１）作者简介：胡金（２００１），男，硕士研究生；通信作者：范鹤林（１９８９），男，博士，副教授，硕士生导师Ｂ２Ｏ３对含钛高炉渣熔体微观结构与输运性质的影响胡金１，２，姚明灿１，２，钟通１，范鹤林１，２，王瑞祥１，２，徐志峰１，２，３（１．江西理工大学冶金工程学院，江西赣州３４１０００；２．江西理工大学绿色冶金与过程强化研究所，江西赣州３４１０００；３．江西应用技术职业学院，江西赣州３４１０００）摘要：为高效利用含钛高炉渣中钛元素，采用分子动力学模拟方法研究Ｂ２Ｏ３含量对ＣａＯＳｉＯ２Ｂ２Ｏ３ＴｉＯ２系高炉渣微观结构和输运性质的影响。结果表明：Ｂ２Ｏ３的含量４％时，Ｂ—Ｏ、Ｓｉ—Ｏ、Ｔｉ—Ｏ和Ｃａ—Ｏ的键长分别为１．３４、１．６２、１．９５和２．２４?。渣中存在［ＳｉＯ４］四面体、［ＢＯ３］三角体和［ＴｉＯ６］八面体稳定结构单元。体系中加入Ｂ２Ｏ３含量并不会改变Ｏ—Ｓｉ—Ｏ、Ｏ—Ｂ—Ｏ和Ｏ—Ｔｉ—Ｏ键角分布情况。随着Ｂ２Ｏ３的加入，Ｓｉ—Ｏ—Ｓｉ和Ｂ—Ｏ—Ｂ键角分别从１５６．１２°和１４８．４３°增大到１５８．１７°和１５７．０８°，大部分Ｔｉ—Ｏ—Ｔｉ键角分布在１００．４８°，小部分Ｔｉ—Ｏ—Ｔｉ键角从１４０．１７°减小到１３５．５３°。随着Ｂ２Ｏ３含量的增加，Ｂ—Ｏ—Ｍ（Ｃａ、Ｓｉ、Ｂ和Ｔｉ）氧连接占比增多，熔体中高配位结构解聚为低配位结构，体系整体聚合度降低，各离子自扩散系数均增大，熔体黏度从０．１８３Ｐａ·ｓ降低到０．１４０Ｐａ·ｓ。关键词：含钛高炉渣；分子动力学模拟；微观结构；输运性质中图分类号：ＴＦ８２３文献标志码：Ａ文章编号：１００７７５４５（２０２４）０１００４１１３犈犳犳犲犮狋狅犳犅２犗３狅狀犕犻犮狉狅狊狋狉狌犮狋狌狉犲犪狀犱犜狉犪狀狊狆狅狉狋犘狉狅狆犲狉狋犻犲狊狅犳犕犲犾狋犜犻狋犪狀犻狌犿犮狅狀狋犪犻狀犻狀犵犅犾犪狊狋犉狌狉狀犪犮犲犛犾犪犵ＨＵＪｉｎ１，２，ＹＡＯＭｉｎｇｃａｎ１，２，ＺＨＯＮＧＴｏｎｇ１，ＦＡＮＨｅｌｉｎ１，２，ＷＡＮＧＲｕｉｘｉａｎｇ１，２，ＸＵＺｈｉｆｅｎｇ１，２，３（１．Ｓ...
