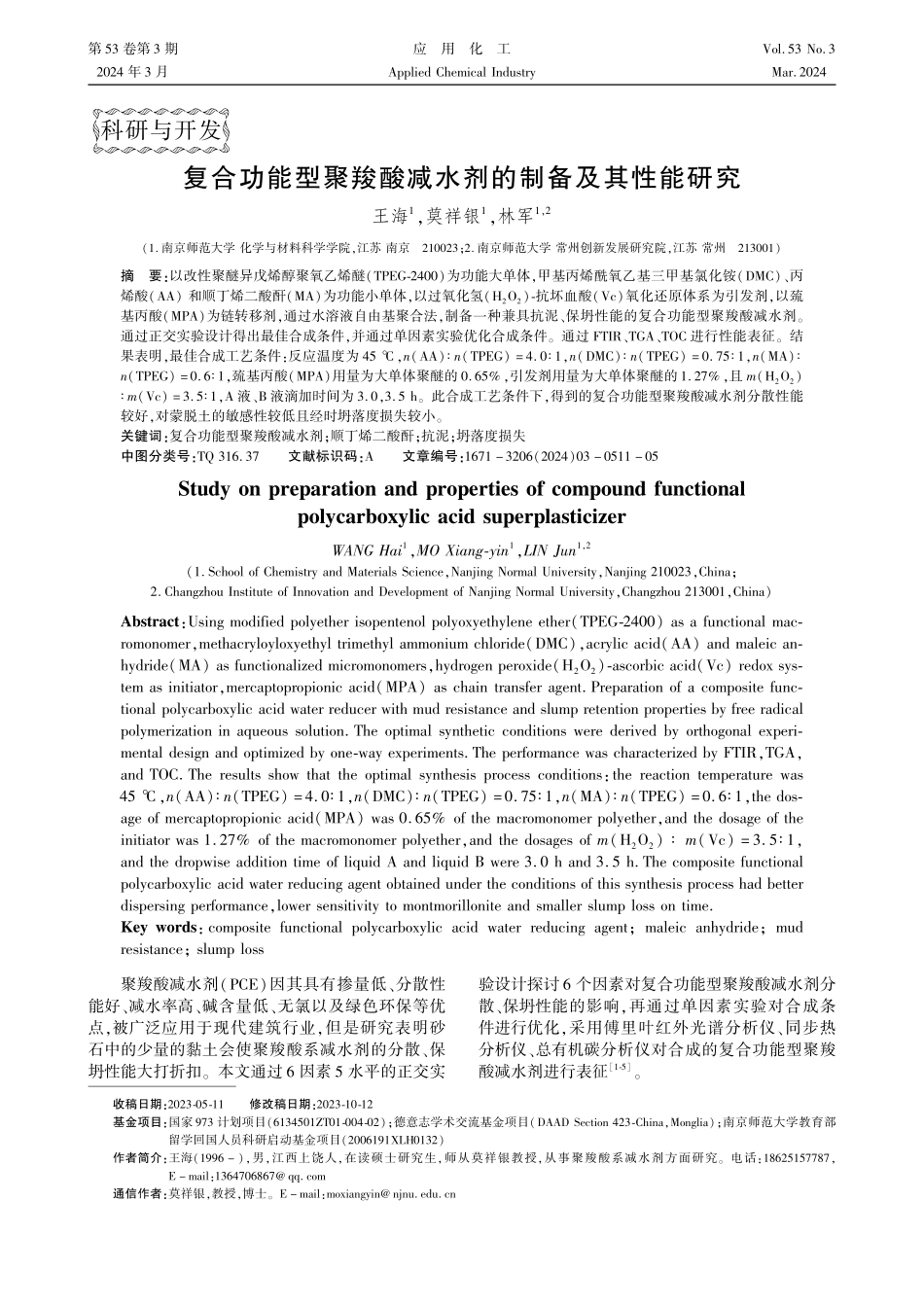

第５３卷第３期２０２４年３月应用化工ＡｐｐｌｉｅｄＣｈｅｍｉｃａｌＩｎｄｕｓｔｒｙＶｏｌ.５３Ｎｏ.３Ｍａｒ.２０２４收稿日期:２０２３￣０５￣１１修改稿日期:２０２３￣１０￣１２基金项目:国家９７３计划项目(６１３４５０１ＺＴ０１￣００４￣０２)ꎻ德意志学术交流基金项目(ＤＡＡＤＳｅｃｔｉｏｎ４２３￣ＣｈｉｎａꎬＭｏｎｇｌｉａ)ꎻ南京师范大学教育部留学回国人员科研启动基金项目(２００６１９１ＸＬＨ０１３２)作者简介:王海(１９９６－)ꎬ男ꎬ江西上饶人ꎬ在读硕士研究生ꎬ师从莫祥银教授ꎬ从事聚羧酸系减水剂方面研究ꎮ电话:１８６２５１５７７８７ꎬＥ－ｍａｉｌ:１３６４７０６８６７＠ｑｑ.ｃｏｍ通信作者:莫祥银ꎬ教授ꎬ博士ꎮＥ－ｍａｉｌ:ｍｏｘｉａｎｇｙｉｎ＠ｎｊｎｕ.ｅｄｕ.ｃｎ科研与开发复合功能型聚羧酸减水剂的制备及其性能研究王海１ꎬ莫祥银１ꎬ林军１ꎬ２(１.南京师范大学化学与材料科学学院ꎬ江苏南京２１００２３ꎻ２.南京师范大学常州创新发展研究院ꎬ江苏常州２１３００１)摘要:以改性聚醚异戊烯醇聚氧乙烯醚(ＴＰＥＧ￣２４００)为功能大单体ꎬ甲基丙烯酰氧乙基三甲基氯化铵(ＤＭＣ)、丙烯酸(ＡＡ)和顺丁烯二酸酐(ＭＡ)为功能小单体ꎬ以过氧化氢(Ｈ２Ｏ２)￣抗坏血酸(Ｖｃ)氧化还原体系为引发剂ꎬ以巯基丙酸(ＭＰＡ)为链转移剂ꎬ通过水溶液自由基聚合法ꎬ制备一种兼具抗泥、保坍性能的复合功能型聚羧酸减水剂ꎮ通过正交实验设计得出最佳合成条件ꎬ并通过单因素实验优化合成条件ꎮ通过ＦＴＩＲ、ＴＧＡ、ＴＯＣ进行性能表征ꎮ结果表明ꎬ最佳合成工艺条件:反应温度为４５℃ꎬｎ(ＡＡ)∶ｎ(ＴＰＥＧ)＝４.０∶１ꎬｎ(ＤＭＣ)∶ｎ(ＴＰＥＧ)＝０.７５∶１ꎬｎ(ＭＡ)∶ｎ(ＴＰＥＧ)＝０.６∶１ꎬ巯基丙酸(ＭＰＡ)用量为大单体聚醚的０.６５％ꎬ引发剂用量为大单体聚醚的１.２７％ꎬ且ｍ(Ｈ２Ｏ２)∶ｍ(Ｖｃ)＝３.５∶１ꎬＡ液、Ｂ液滴加时间为３.０ꎬ３.５ｈꎮ此合成工艺条件下ꎬ得到的复合功能型聚羧酸减水剂分散性能较好ꎬ对蒙脱土的敏感性较低且经时坍落度损失较小ꎮ关键词:复合功能型聚羧酸减水剂ꎻ顺丁烯二酸酐ꎻ抗泥ꎻ坍落度损失中图分类号:ＴＱ３１６.３７文献标识码:Ａ文章编号:１６７１－３２０６(２０２４)０３－０５１１－０５Ｓｔｕｄｙｏｎｐｒｅｐａｒａｔｉｏｎａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｃｏｍｐｏｕｎｄｆｕｎｃｔｉｏｎａｌｐｏｌｙｃａｒ...
