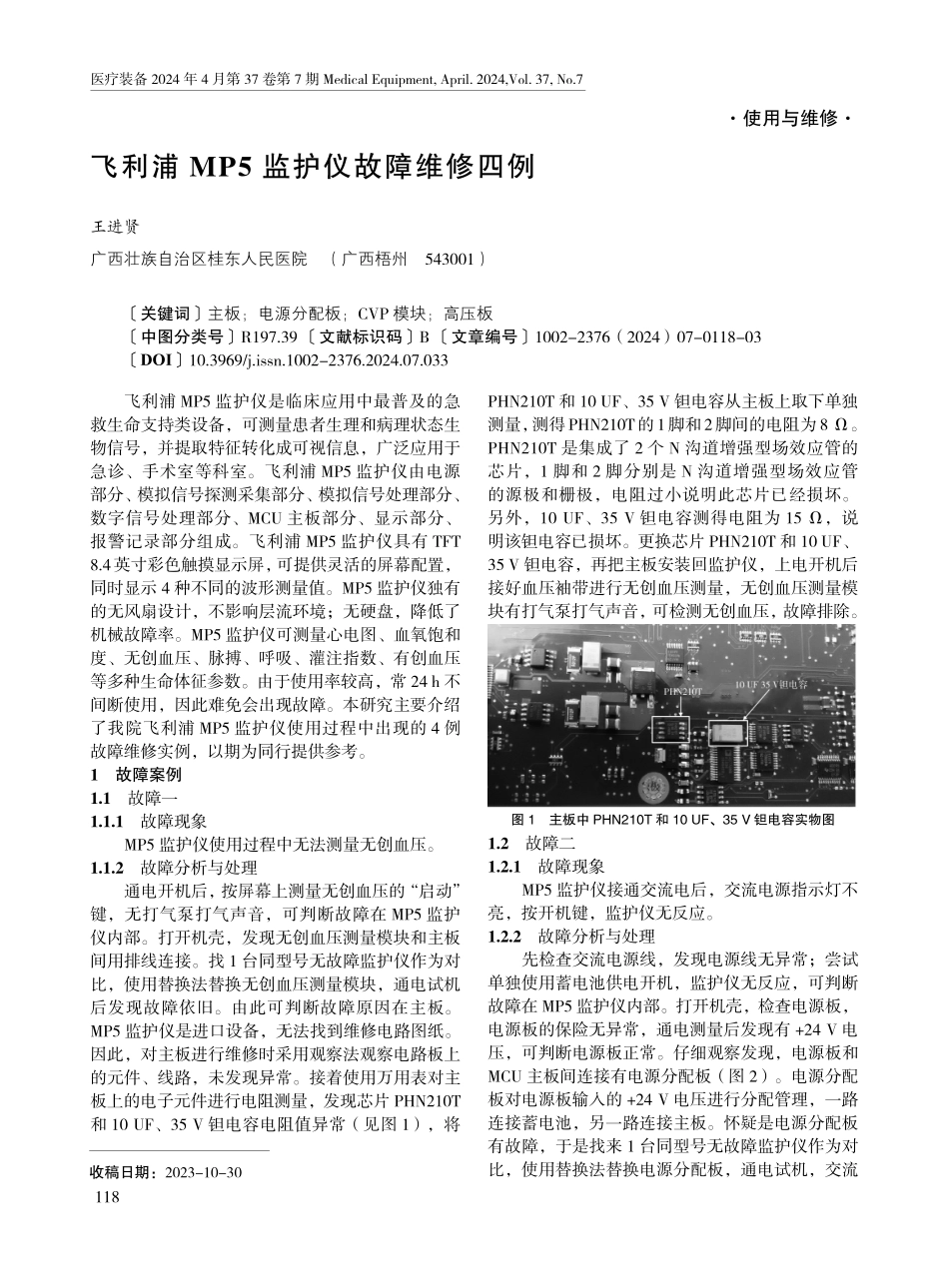

118医疗装备2024年4月第37卷第7期MedicalEquipment,April.2024,Vol.37,No.7飞利浦MP5监护仪是临床应用中最普及的急救生命支持类设备，可测量患者生理和病理状态生物信号，并提取特征转化成可视信息，广泛应用于急诊、手术室等科室。飞利浦MP5监护仪由电源部分、模拟信号探测采集部分、模拟信号处理部分、数字信号处理部分、MCU主板部分、显示部分、报警记录部分组成。飞利浦MP5监护仪具有TFT8.4英寸彩色触摸显示屏，可提供灵活的屏幕配置，同时显示4种不同的波形测量值。MP5监护仪独有的无风扇设计，不影响层流环境；无硬盘，降低了机械故障率。MP5监护仪可测量心电图、血氧饱和度、无创血压、脉搏、呼吸、灌注指数、有创血压等多种生命体征参数。由于使用率较高，常24h不间断使用，因此难免会出现故障。本研究主要介绍了我院飞利浦MP5监护仪使用过程中出现的4例故障维修实例，以期为同行提供参考。1故障案例1.1故障一1.1.1故障现象MP5监护仪使用过程中无法测量无创血压。1.1.2故障分析与处理通电开机后，按屏幕上测量无创血压的“启动”键，无打气泵打气声音，可判断故障在MP5监护仪内部。打开机壳，发现无创血压测量模块和主板间用排线连接。找1台同型号无故障监护仪作为对比，使用替换法替换无创血压测量模块，通电试机后发现故障依旧。由此可判断故障原因在主板。MP5监护仪是进口设备，无法找到维修电路图纸。因此，对主板进行维修时采用观察法观察电路板上的元件、线路，未发现异常。接着使用万用表对主板上的电子元件进行电阻测量，发现芯片PHN210T和10UF、35V钽电容电阻值异常（见图1），将PHN210T和10UF、35V钽电容从主板上取下单独测量，测得PHN210T的1脚和2脚间的电阻为8Ω。PHN210T是集成了2个N沟道增强型场效应管的芯片，1脚和2脚分别是N沟道增强型场效应管的源极和栅极，电阻过小说明此芯片已经损坏。另外，10UF、35V钽电容测得电阻为15Ω，说明该钽电容已损坏。更换芯片PHN210T和10UF、35V钽电容，再把主板安装回监护仪，上电开机后接好血压袖带进行无创血压测量，无创血压测量模块有打气泵打气声音，可检测无创血压，故障排除。图1主板中PHN210T和10UF、35V钽电容实物图1.2故障二1.2.1故障现象MP5监护仪接通交流电后，交流电源指示灯不亮，按开机键，监护仪无反应。1.2.2故障分析与处理先检查交流电源线，发现电源线无异常；尝试单独使用蓄电池供电开机，监护仪无反应，可判断故障在MP5监护仪内部。打开机壳，检查电源板，电源板的...
