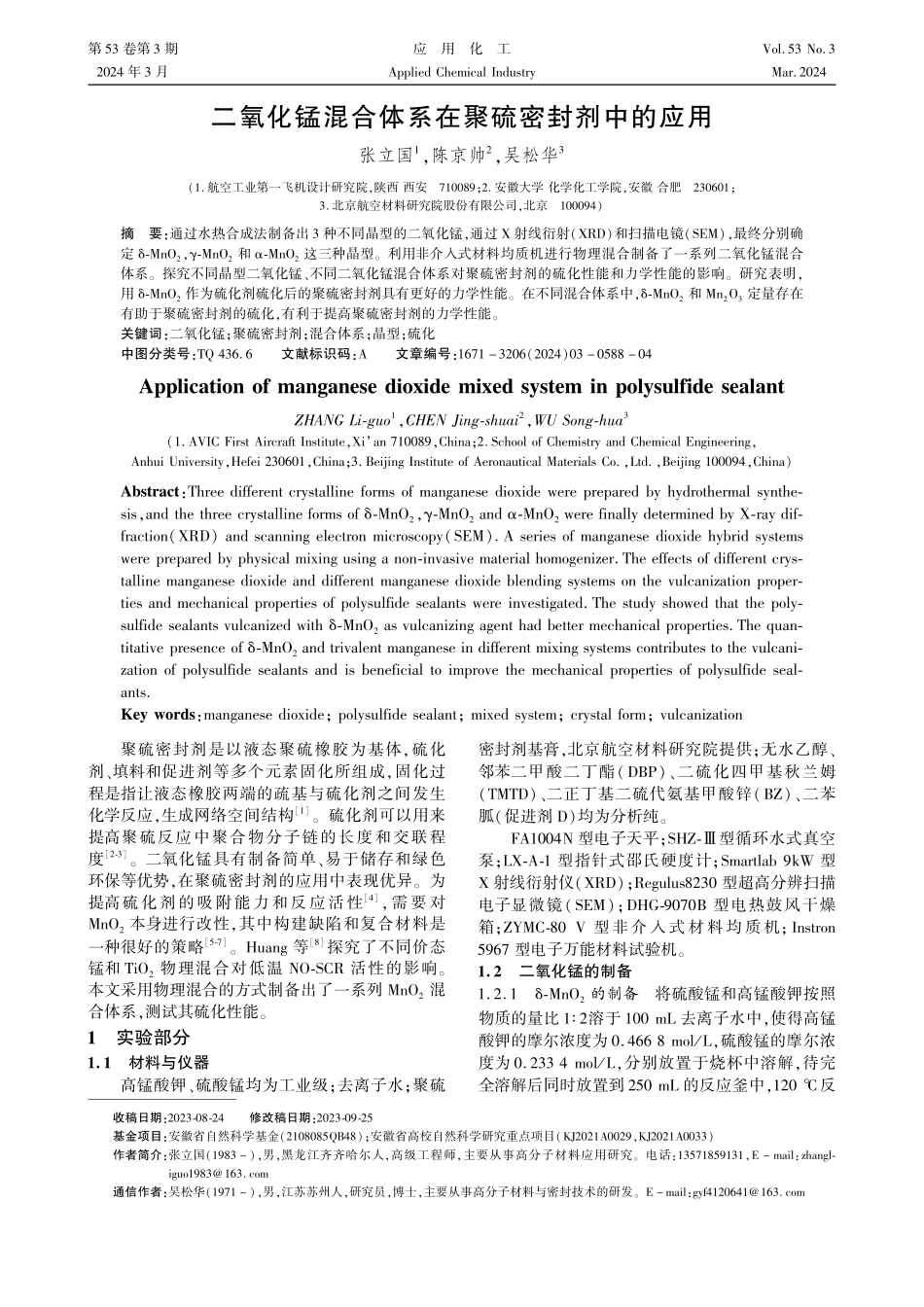

第５３卷第３期２０２４年３月应用化工ＡｐｐｌｉｅｄＣｈｅｍｉｃａｌＩｎｄｕｓｔｒｙＶｏｌ.５３Ｎｏ.３Ｍａｒ.２０２４收稿日期:２０２３￣０８￣２４修改稿日期:２０２３￣０９￣２５基金项目:安徽省自然科学基金(２１０８０８５ＱＢ４８)ꎻ安徽省高校自然科学研究重点项目(ＫＪ２０２１Ａ００２９ꎬＫＪ２０２１Ａ００３３)作者简介:张立国(１９８３－)ꎬ男ꎬ黑龙江齐齐哈尔人ꎬ高级工程师ꎬ主要从事高分子材料应用研究ꎮ电话:１３５７１８５９１３１ꎬＥ－ｍａｉｌ:ｚｈａｎｇｌ￣ｉｇｕｏ１９８３＠１６３.ｃｏｍ通信作者:吴松华(１９７１－)ꎬ男ꎬ江苏苏州人ꎬ研究员ꎬ博士ꎬ主要从事高分子材料与密封技术的研发ꎮＥ－ｍａｉｌ:ｇｙｆ４１２０６４１＠１６３.ｃｏｍ二氧化锰混合体系在聚硫密封剂中的应用张立国１ꎬ陈京帅２ꎬ吴松华３(１.航空工业第一飞机设计研究院ꎬ陕西西安７１００８９ꎻ２.安徽大学化学化工学院ꎬ安徽合肥２３０６０１ꎻ３.北京航空材料研究院股份有限公司ꎬ北京１０００９４)摘要:通过水热合成法制备出３种不同晶型的二氧化锰ꎬ通过Ｘ射线衍射(ＸＲＤ)和扫描电镜(ＳＥＭ)ꎬ最终分别确定δ￣ＭｎＯ２ꎬγ￣ＭｎＯ２和α￣ＭｎＯ２这三种晶型ꎮ利用非介入式材料均质机进行物理混合制备了一系列二氧化锰混合体系ꎮ探究不同晶型二氧化锰、不同二氧化锰混合体系对聚硫密封剂的硫化性能和力学性能的影响ꎮ研究表明ꎬ用δ￣ＭｎＯ２作为硫化剂硫化后的聚硫密封剂具有更好的力学性能ꎮ在不同混合体系中ꎬδ￣ＭｎＯ２和Ｍｎ２Ｏ３定量存在有助于聚硫密封剂的硫化ꎬ有利于提高聚硫密封剂的力学性能ꎮ关键词:二氧化锰ꎻ聚硫密封剂ꎻ混合体系ꎻ晶型ꎻ硫化中图分类号:ＴＱ４３６.６文献标识码:Ａ文章编号:１６７１－３２０６(２０２４)０３－０５８８－０４ＡｐｐｌｉｃａｔｉｏｎｏｆｍａｎｇａｎｅｓｅｄｉｏｘｉｄｅｍｉｘｅｄｓｙｓｔｅｍｉｎｐｏｌｙｓｕｌｆｉｄｅｓｅａｌａｎｔＺＨＡＮＧＬｉ￣ｇｕｏ１ꎬＣＨＥＮＪｉｎｇ￣ｓｈｕａｉ２ꎬＷＵＳｏｎｇ￣ｈｕａ３(１.ＡＶＩＣＦｉｒｓｔＡｉｒｃｒａｆｔＩｎｓｔｉｔｕｔｅꎬＸｉ’ａｎ７１００８９ꎬＣｈｉｎａꎻ２.ＳｃｈｏｏｌｏｆＣｈｅｍｉｓｔｒｙａｎｄＣｈｅｍｉｃａｌＥｎｇｉｎｅｅｒｉｎｇꎬＡｎｈｕｉＵｎｉｖｅｒｓｉｔｙꎬＨｅｆｅｉ２３０６０１ꎬＣｈｉｎａꎻ３.ＢｅｉｊｉｎｇＩｎｓｔｉｔｕｔｅｏｆＡｅｒｏｎａｕｔｉｃａｌＭａｔｅｒｉａｌｓＣｏ....
