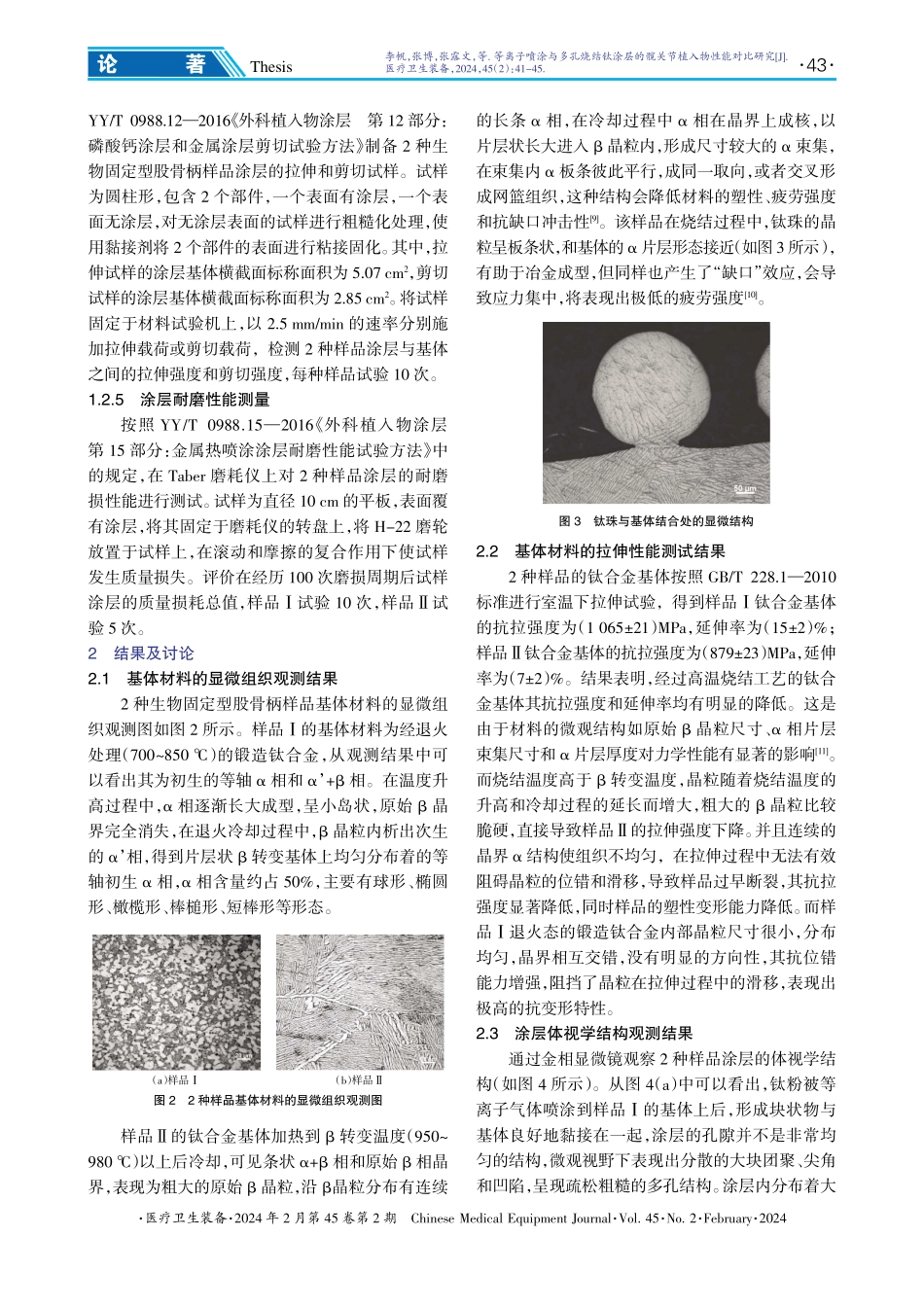

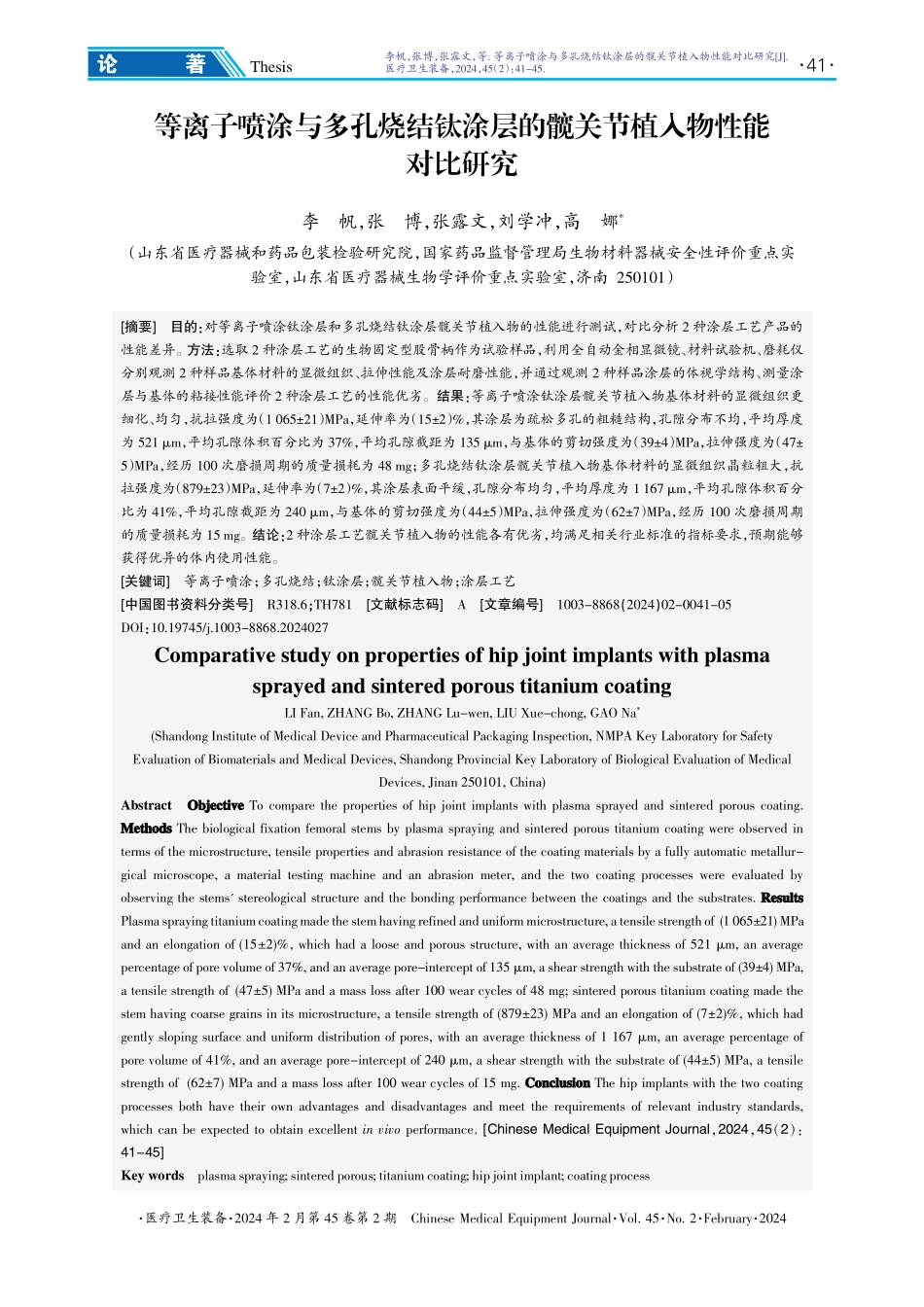

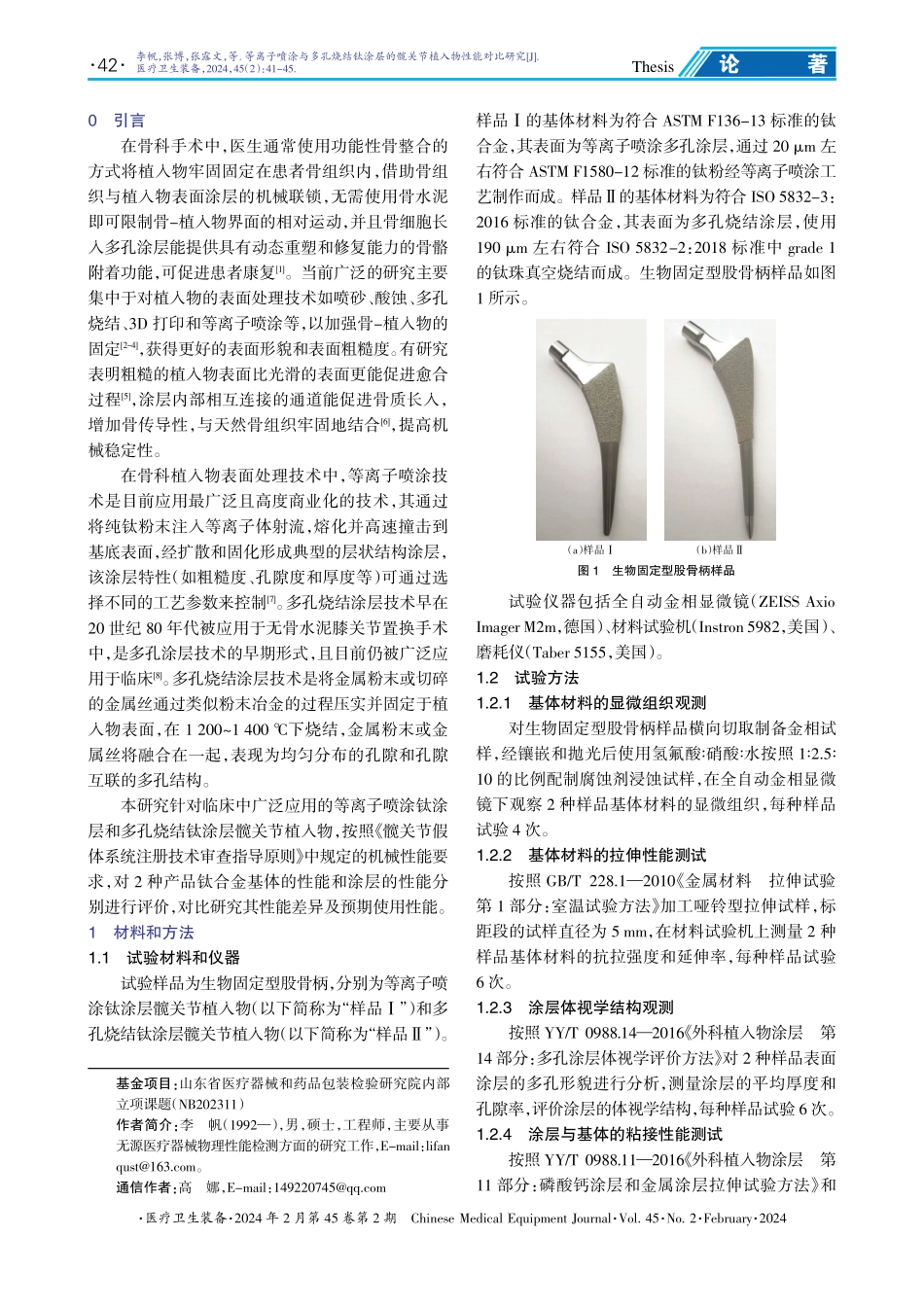

窑医疗卫生装备窑2024年2月第45卷第2期悦澡蚤灶藻泽藻酝藻凿蚤糟葬造耘择怎蚤责皂藻灶贼允燥怎则灶葬造窑灾燥造援45窑晕燥援2窑February窑2024等离子喷涂与多孔烧结钛涂层的髋关节植入物性能对比研究李帆，张博，张露文，刘学冲，高娜*（山东省医疗器械和药品包装检验研究院，国家药品监督管理局生物材料器械安全性评价重点实验室，山东省医疗器械生物学评价重点实验室，济南250101）[摘要]目的院对等离子喷涂钛涂层和多孔烧结钛涂层髋关节植入物的性能进行测试，对比分析2种涂层工艺产品的性能差异。方法院选取2种涂层工艺的生物固定型股骨柄作为试验样品，利用全自动金相显微镜、材料试验机、磨耗仪分别观测2种样品基体材料的显微组织、拉伸性能及涂层耐磨性能，并通过观测2种样品涂层的体视学结构、测量涂层与基体的粘接性能评价2种涂层工艺的性能优劣。结果院等离子喷涂钛涂层髋关节植入物基体材料的显微组织更细化、均匀，抗拉强度为（1065依21）MPa，延伸率为（15依2）%，其涂层为疏松多孔的粗糙结构，孔隙分布不均，平均厚度为521滋m，平均孔隙体积百分比为37%，平均孔隙截距为135滋m，与基体的剪切强度为（39依4）MPa，拉伸强度为（47依5）MPa，经历100次磨损周期的质量损耗为48mg；多孔烧结钛涂层髋关节植入物基体材料的显微组织晶粒粗大，抗拉强度为（879依23）MPa，延伸率为（7依2）%，其涂层表面平缓，孔隙分布均匀，平均厚度为1167滋m，平均孔隙体积百分比为41%，平均孔隙截距为240滋m，与基体的剪切强度为（44依5）MPa，拉伸强度为（62依7）MPa，经历100次磨损周期的质量损耗为15mg。结论院2种涂层工艺髋关节植入物的性能各有优劣，均满足相关行业标准的指标要求，预期能够获得优异的体内使用性能。[关键词]等离子喷涂；多孔烧结；钛涂层；髋关节植入物；涂层工艺[中国图书资料分类号]R318.6曰TH781[文献标志码]A[文章编号]1003-8868渊2024冤02-0041-05DOI院10.19745/j.1003-8868.2024027ComparativestudyonpropertiesofhipjointimplantswithplasmasprayedandsinteredporoustitaniumcoatingLIFan,ZHANGBo,ZHANGLu-wen,LIUXue-chong,GAONa*(ShandongInstituteofMedicalDeviceandPharmaceuticalPackagingInspection,NMPAKeyLaboratoryforSafetyEvaluationofBiomaterialsandMedicalDevices,ShandongProvincialKeyLaboratoryofBiologicalEvaluationofMedicalDevices,Jinan250101,China)AbstractTocomparethepropertiesofhipjointimplants...
