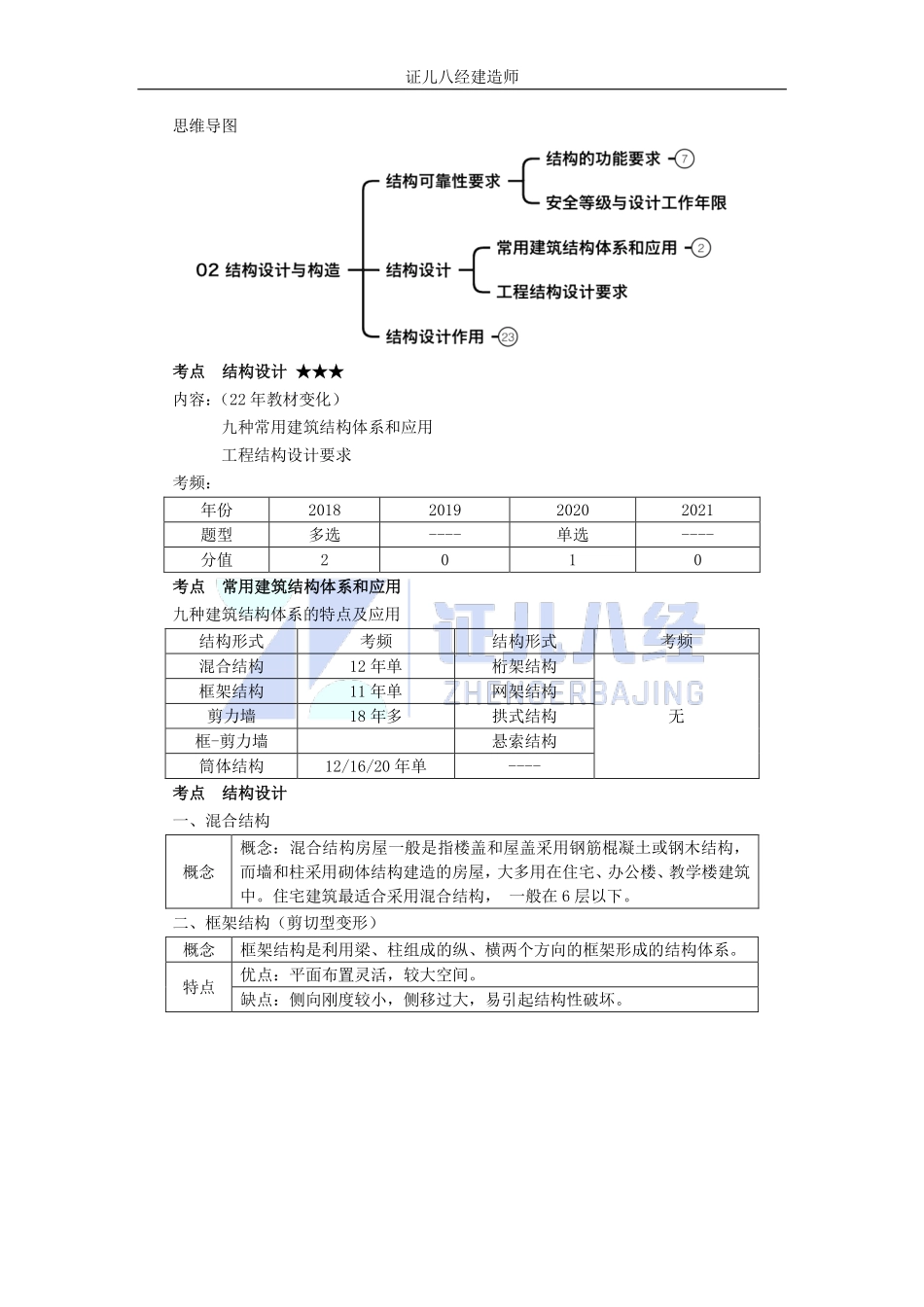

证儿八经建造师思维导图考点结构设计★★★内容：（22年教材变化）九种常用建筑结构体系和应用工程结构设计要求考频：年份2018201920202021题型多选----单选----分值2010考点常用建筑结构体系和应用九种建筑结构体系的特点及应用结构形式考频结构形式考频混合结构12年单桁架结构无框架结构11年单网架结构剪力墙18年多拱式结构框-剪力墙悬索结构筒体结构12/16/20年单----考点结构设计一、混合结构概念概念：混合结构房屋一般是指楼盖和屋盖采用钢筋棍凝土或钢木结构，而墙和柱采用砌体结构建造的房屋，大多用在住宅、办公楼、教学楼建筑中。住宅建筑最适合采用混合结构，一般在6层以下。二、框架结构（剪切型变形）概念框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系。特点优点：平面布置灵活，较大空间。缺点：侧向刚度较小，侧移过大，易引起结构性破坏。证儿八经建造师三、剪力墙体系（弯曲型变形）（18年多选）概念墙体既受剪又受弯，所以称剪力墙。特点优点：侧向刚度大，水平荷载作用下侧移小缺点：剪力墙的间距小，结构建筑平面布置不灵活，结构自重也较大。四、框架-剪力墙结构证儿八经建造师概念框架-剪力墙结构是在框架结构中设置适当剪力墙的结构。优点平面布置灵活，空间较大，侧向刚度大受力特点水平荷载：剪力墙承受（至少承受80%），竖向荷载：框架承受五、筒体结构（16/20年单选）概念筒体结构是抵抗水平荷载最有效的结构体系优点更好的抵抗水平荷载，高度不超过300m。高度限制高度不超过300m【2020年真题】常用建筑结构体系中，应用高度最高的结构体系是（）。A.筒体B.剪力墙C.框架-剪力墙D.框架结构【答案】A【2018年真题】关于剪力墙结构优点的说法，正确的有（）。A.结构自重大B.水平荷载作用下侧移小C.侧向刚度大D.间距小E.平面布置灵活【答案】BC【2016年真题】下列建筑结构体系中，侧向刚度最大的是（）。证儿八经建造师A.桁架结构体系B.筒体结构体系C.框架-剪力墙结构体系D.混合结构体系【答案】B【经典例题】对作用于框架结构体系的风荷载和地震力，可简化成（）进行分析。A.节点间的水平分布力B.节点上的水平集中力C.节点间的竖向分布力D.节点上的竖向集中力【答案】B六、桁架结构特点桁架是由杆件组成的结构体系。桁架结构的优点是可利用截面较小的杆件组成截面较大的构件。应用单层厂房的屋架常选用桁架结构。七、网架结构特点优点：空间受力体系，杆件主要承受轴向力，受力合理，节约材料，整体性能好...
