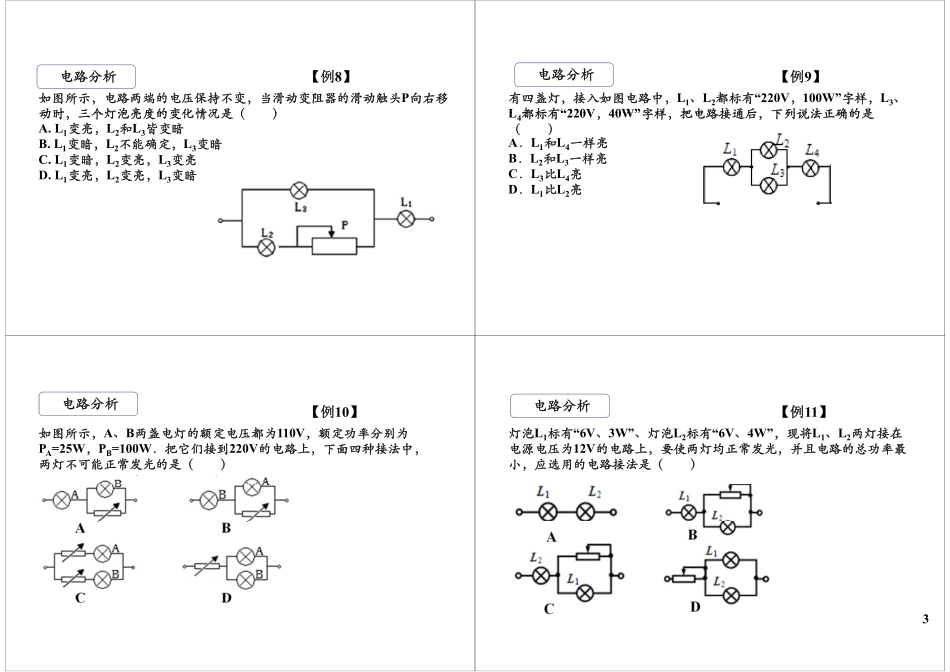

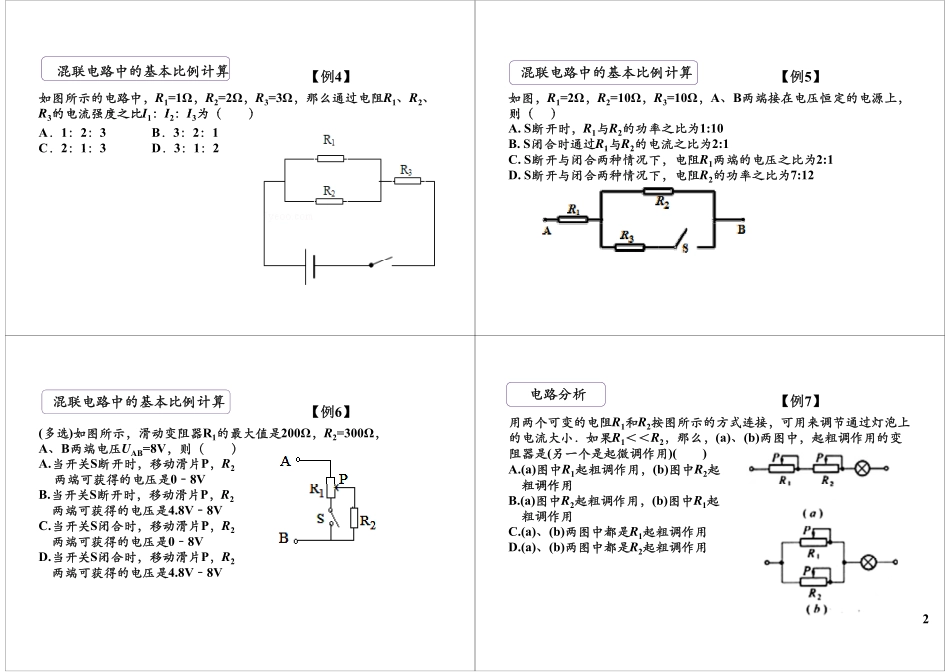

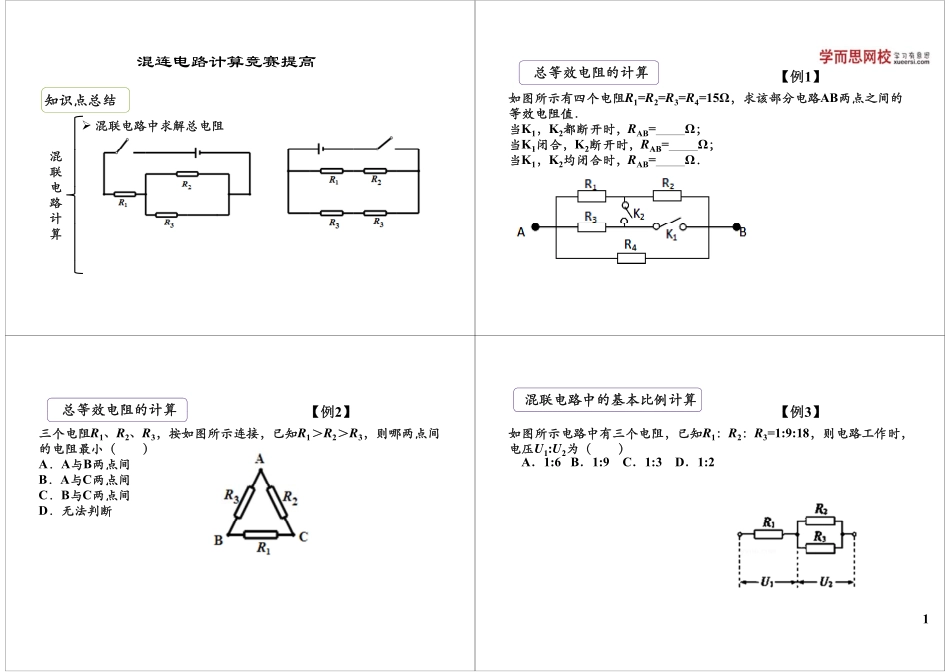

混连电路计算竞赛提高知识点总结混联电路中求解总电阻混联电路计算【例1】总等效电阻的计算【例1】如图所示有四个电阻R1=R2=R3=R4=15Ω，求该部分电路AB两点之间的等效电阻值总等效电阻的计算等效电阻值．当K1，K2都断开时，RAB=Ω；当K1闭合，K2断开时，RAB=Ω；当1闭合，2断开时，AB；当K1，K2均闭合时，RAB=Ω．【例2】总等效电阻的计算【例2】三个电阻R1、R2、R3，按如图所示连接，已知R1＞R2＞R3，则哪两点间的电阻最小（）总等效电阻的计算的电阻最小（）A．A与B两点间B．A与C两点间与两点间C．B与C两点间D．无法判断【例3】混联电路中的基本比例计算【例3】如图所示电路中有三个电阻，已知R1：R2：R3=1:9:18，则电路工作时，电压U:U为（）电压U1:U2为（）A．1:6B．1:9C．1:3D．1:21【例4】混联电路中的基本比例计算【例4】如图所示的电路中，R1=1Ω，R2=2Ω，R3=3Ω，那么通过电阻R1、R2、R的电流强度之比I：I：I为（）混联电路中的基本比例计算R3的电流强度之比I1：I2：I3为（）A．1：2：3B．3：2：1C2：1：3D3：1：2C．2：1：3D．3：1：2【例5】混联电路中的基本比例计算【例5】如图，R1=2Ω，R2=10Ω，R3=10Ω，A、B两端接在电压恒定的电源上，则（）混联电路中的基本比例计算则（）A.S断开时，R1与R2的功率之比为1:10B.S闭合时通过R1与R2的电流之比为2:1时1与2C.S断开与闭合两种情况下，电阻R1两端的电压之比为2:1D.S断开与闭合两种情况下，电阻R2的功率之比为7:12【例6】混联电路中的基本比例计算【例6】(多选)如图所示，滑动变阻器R1的最大值是200Ω，R2=300Ω，AB两端电压U=8V则（）A、B两端电压UAB=8V，则（）A.当开关S断开时，移动滑片P，R2两端可获得的电压是0﹣8V获得B.当开关S断开时，移动滑片P，R2两端可获得的电压是4.8V﹣8VC当开关S闭合时移动滑片PRC.当开关S闭合时，移动滑片P，R2两端可获得的电压是0﹣8VD当开关S闭合时移动滑片PR2D.当开关S闭合时，移动滑片P，R2两端可获得的电压是4.8V﹣8V【例7】电路分析用两个可变的电阻R1和R2按图所示的方式连接，可用来调节通过灯泡上的电流大小．如果R1＜＜R2，那么，(a)、(b)两图中，起粗调作用的变起作阻器是(另一个是起微调作用)()A.(a)图中R1起粗调作用，(b)图中R2起粗调作用粗调作用B.(a)图中R2起粗调作用，(b)图中R1起粗调作用粗作用C.(a)、(b)两图中都是R1起粗调作用D.(a)、(b)两图中都是R2起粗调作用2【例8】电路分析【例8】如图所示，电路两端的电压保持不变，当滑动变...
