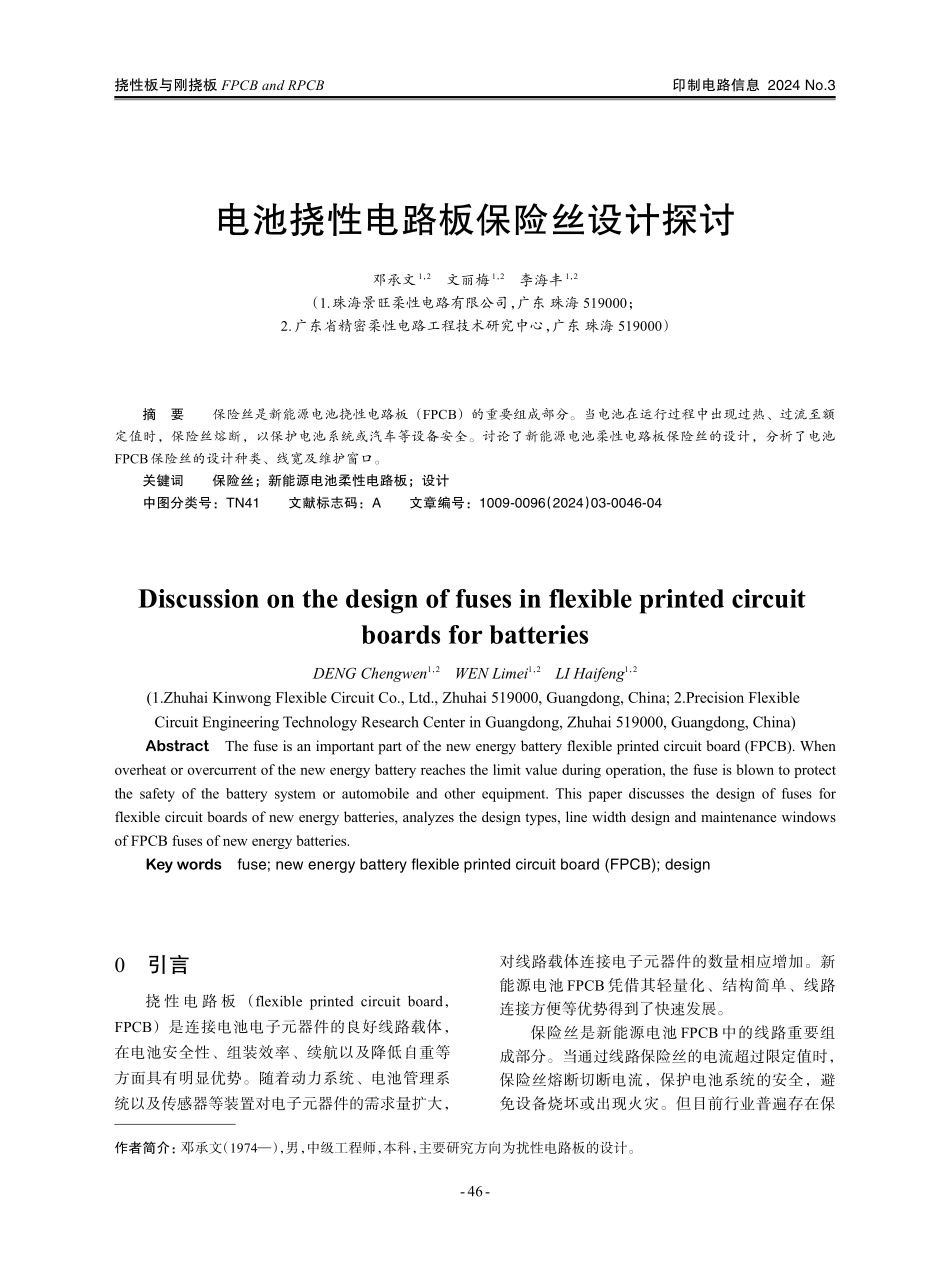

挠性板与刚挠板FPCBandRPCB印制电路信息2024No.3电池挠性电路板保险丝设计探讨邓承文1，2文丽梅1，2李海丰1，2（1.珠海景旺柔性电路有限公司，广东珠海519000；2.广东省精密柔性电路工程技术研究中心，广东珠海519000）摘要保险丝是新能源电池挠性电路板（FPCB）的重要组成部分。当电池在运行过程中出现过热、过流至额定值时，保险丝熔断，以保护电池系统或汽车等设备安全。讨论了新能源电池柔性电路板保险丝的设计，分析了电池FPCB保险丝的设计种类、线宽及维护窗口。关键词保险丝；新能源电池柔性电路板；设计中图分类号：TN41文献标志码：A文章编号：1009⁃0096（2024）03⁃0046⁃04DiscussiononthedesignoffusesinflexibleprintedcircuitboardsforbatteriesDENGChengwen1，2WENLimei1，2LIHaifeng1，2(1.ZhuhaiKinwongFlexibleCircuitCo.,Ltd.,Zhuhai519000,Guangdong,China;2.PrecisionFlexibleCircuitEngineeringTechnologyResearchCenterinGuangdong,Zhuhai519000,Guangdong,China)AbstractThefuseisanimportantpartofthenewenergybatteryflexibleprintedcircuitboard(FPCB).Whenoverheatorovercurrentofthenewenergybatteryreachesthelimitvalueduringoperation,thefuseisblowntoprotectthesafetyofthebatterysystemorautomobileandotherequipment.Thispaperdiscussesthedesignoffusesforflexiblecircuitboardsofnewenergybatteries,analyzesthedesigntypes,linewidthdesignandmaintenancewindowsofFPCBfusesofnewenergybatteries.Keywordsfuse;newenergybatteryflexibleprintedcircuitboard(FPCB);design0引言挠性电路板（flexibleprintedcircuitboard，FPCB）是连接电池电子元器件的良好线路载体，在电池安全性、组装效率、续航以及降低自重等方面具有明显优势。随着动力系统、电池管理系统以及传感器等装置对电子元器件的需求量扩大，对线路载体连接电子元器件的数量相应增加。新能源电池FPCB凭借其轻量化、结构简单、线路连接方便等优势得到了快速发展。保险丝是新能源电池FPCB中的线路重要组成部分。当通过线路保险丝的电流超过限定值时，保险丝熔断切断电流，保护电池系统的安全，避免设备烧坏或出现火灾。但目前行业普遍存在保作者简介：邓承文（1974—），男，中级工程师，本科，主要研究方向为扰性电路板的设计。--46印制电路信息2024No.3挠性板与刚挠板FPCBandRPCB险丝熔断后需要更换相应配件，从而增加维护成本的问题。若新能源...
