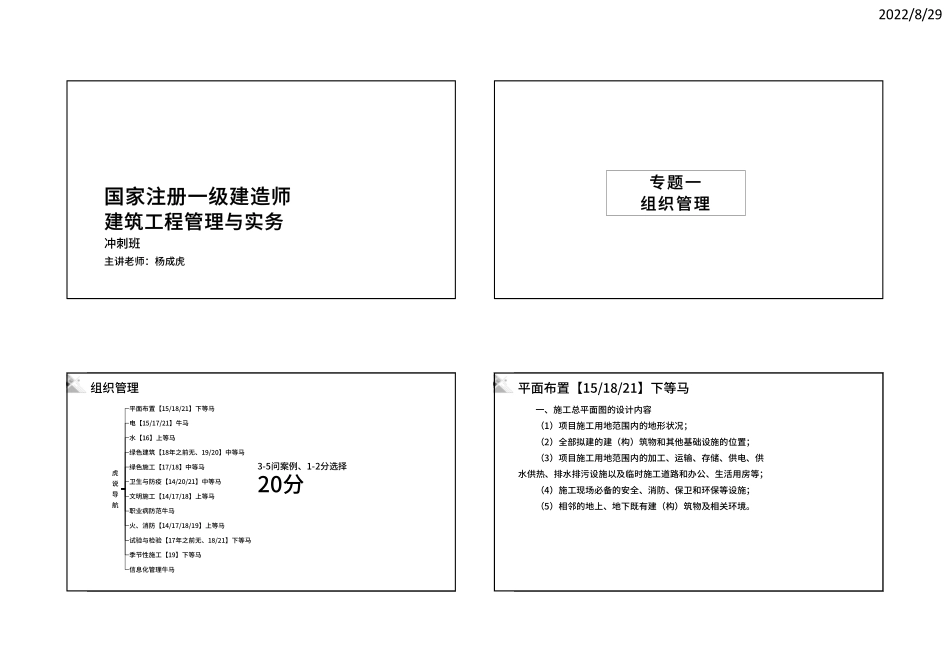

2022/8/29国家注册一级建造师建筑工程管理与实务冲刺班主讲老师:杨成虎专题一组织管理组织管理虎说导航平面布置【15/18/21】下等马电【15/17/21】牛马水【16】上等马绿色建筑【18年之前无、19/20】中等马绿色施工【17/18】中等马卫生与防疫【14/20/21】中等马文明施工【14/17/18】上等马职业病防范牛马火、消防【14/17/18/19】上等马试验与检验【17年之前无、18/21】下等马季节性施工【19】下等马信息化管理牛马3-5问案例、1-2分选择20分平面布置【15/18/21】下等马一、施工总平面图的设计内容(1)项目施工用地范围内的地形状况;(2)全部拟建的建(构)筑物和其他基础设施的位置;(3)项目施工用地范围内的加工、运输、存储、供电、供水供热、排水排污设施以及临时施工道路和办公、生活用房等;(4)施工现场必备的安全、消防、保卫和环保等设施;(5)相邻的地上、地下既有建(构)筑物及相关环境。2022/8/29平面布置【15/18/21】下等马二、施工总平面图设计原则(1)平面布置科学合理,施工场地占用面积少;(2)合理组织运输,减少二次搬运;(3)施工区域的划分和场地的临时占用应符合总体施工部署和施工流程的要求,减少相互干扰;(4)充分利用既有建(构)筑物和既有设施为项目施工服务,降低临时设施的建造费用;(5)临时设施应方便生产和生活,办公区、生活区、生产区宜分区域设置;(6)应符合节能、环保、安全和消防等要求;(7)遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。平面布置【15/18/21】下等马三、施工总平面图设计要点1.设置大门,引入场外道路2.布置大型机械设备3.布置仓库、堆场4.布置加工厂5.布置场内临时运输道路6.布置临时房屋7.布置临时水、电管网和其他动力设施【排序口诀】门机仓加路屋水电平面布置【15/18/21】下等马三、施工总平面图设计要点1.设置大门,引入场外道路2.布置大型机械设备3.布置仓库、堆场4.布置加工厂5.布置场内临时运输道路6.布置临时房屋7.布置临时水、电管网和其他动力设施【排序口诀】门机仓加路屋水电平面布置【15/18/21】下等马2.布置大型机械设备机械名称布置需考虑的因素塔式起重机【背】周边环境、覆盖范围、可吊构件的重量及运输和堆放、附墙杆件位置和距离及使用后的拆除和运输混凝土泵泵管的输送距离、混凝土罐车行走与停靠施工升降机【21】地基承载力、地基平整度、周边排水、导轨架的附墙位置和距离、楼层平台通道、出人口防护门、升降机周...
