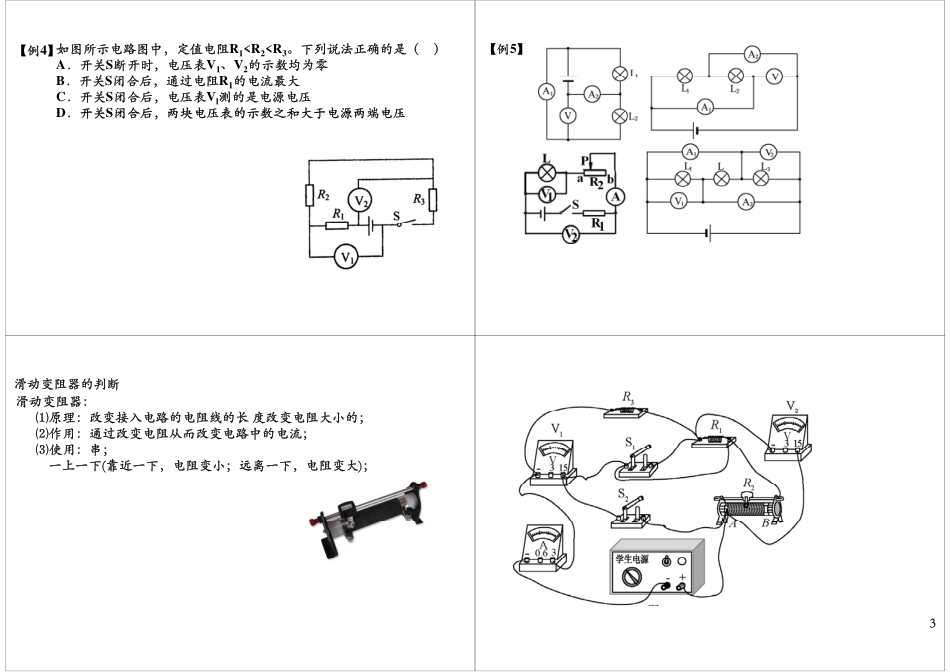

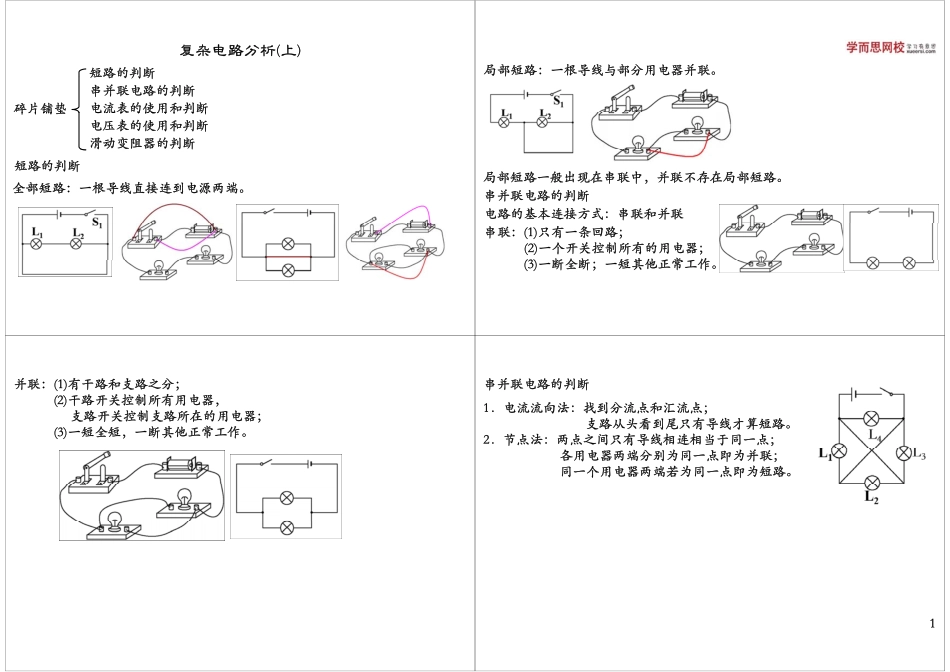

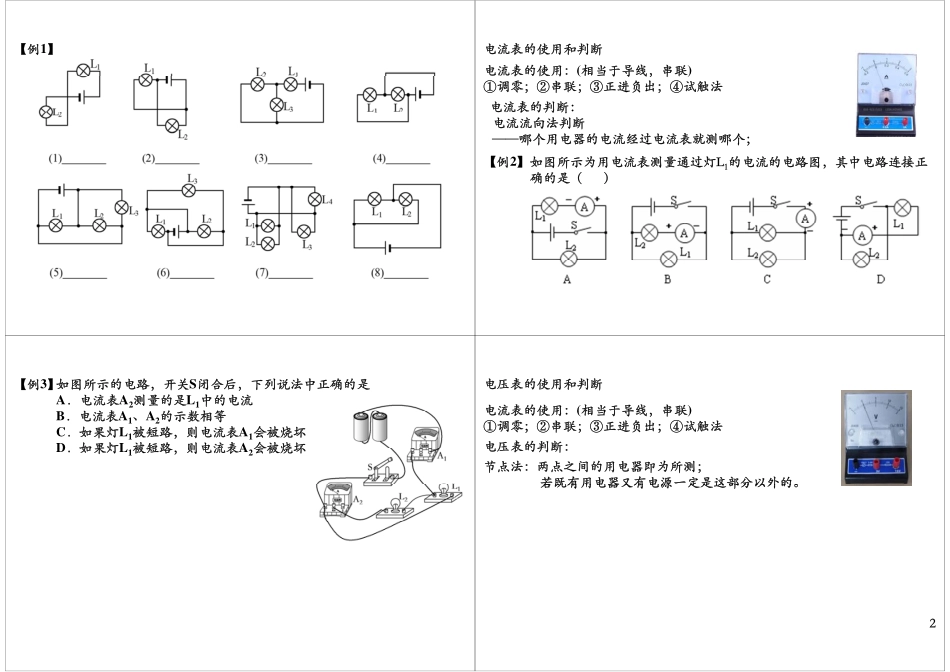

短路的判断复杂电路分析(上)碎片铺垫电流表的使用和判断串并联电路的判断短路的判断碎片铺垫电流表的使用和判断电压表的使用和判断滑动变阻器的判断短路的判断全部短路：根导线直接连到电源两端全部短路：一根导线直接连到电源两端。局部短路：一根导线与部分用电器并联。部部局部短路一般出现在串联中，并联不存在局部短路。电路的基本连接方式：串联和并联串并联电路的判断串联：(1)只有一条回路；(2)一个开关控制所有的用电器；(3)断全断短其他正常工作(3)一断全断；一短其他正常工作。并联：(1)有干路和支路之分；(2)干路开关控制所有用电器，支路关控制支路所在的用电器支路开关控制支路所在的用电器；(3)一短全短，一断其他正常工作。串并联电路的判断1．电流流向法：找到分流点和汇流点；1．电流流向法：找到分流点和汇流点；支路从头看到尾只有导线才算短路。2．节点法：两点之间只有导线相连相当于同一点；各用电器两端分别为同一点即为并联；同一个用电器两端若为同一点即为短路。1【例1】电流表的使用和判断电流表的使用：(相当于导线，串联)电流表的判断：表使用(于导线，串联)①调零；②串联；③正进负出；④试触法断电流流向法判断——哪个用电器的电流经过电流表就测哪个；如图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（）【例2】如图所示的电路，开关S闭合后，下列说法中正确的是A．电流表A2测量的是L1中的电流电流表AA的数相等【例3】B．电流表A1、A2的示数相等C．如果灯L1被短路，则电流表A1会被烧坏D如果灯L被短路则电流表A会被烧坏D．如果灯L1被短路，则电流表A2会被烧坏电压表的使用和判断电流表的使用：(相当于导线串联)电压表的判断：电流表的使用：(相当于导线，串联)①调零；②串联；③正进负出；④试触法电压表的判断：节点法：两点之间的用电器即为所测；若既有用电器又有电源一定是这部分以外的。若既有用电器又有电源定是这部分以外的。2如图所示电路图中，定值电阻R1
