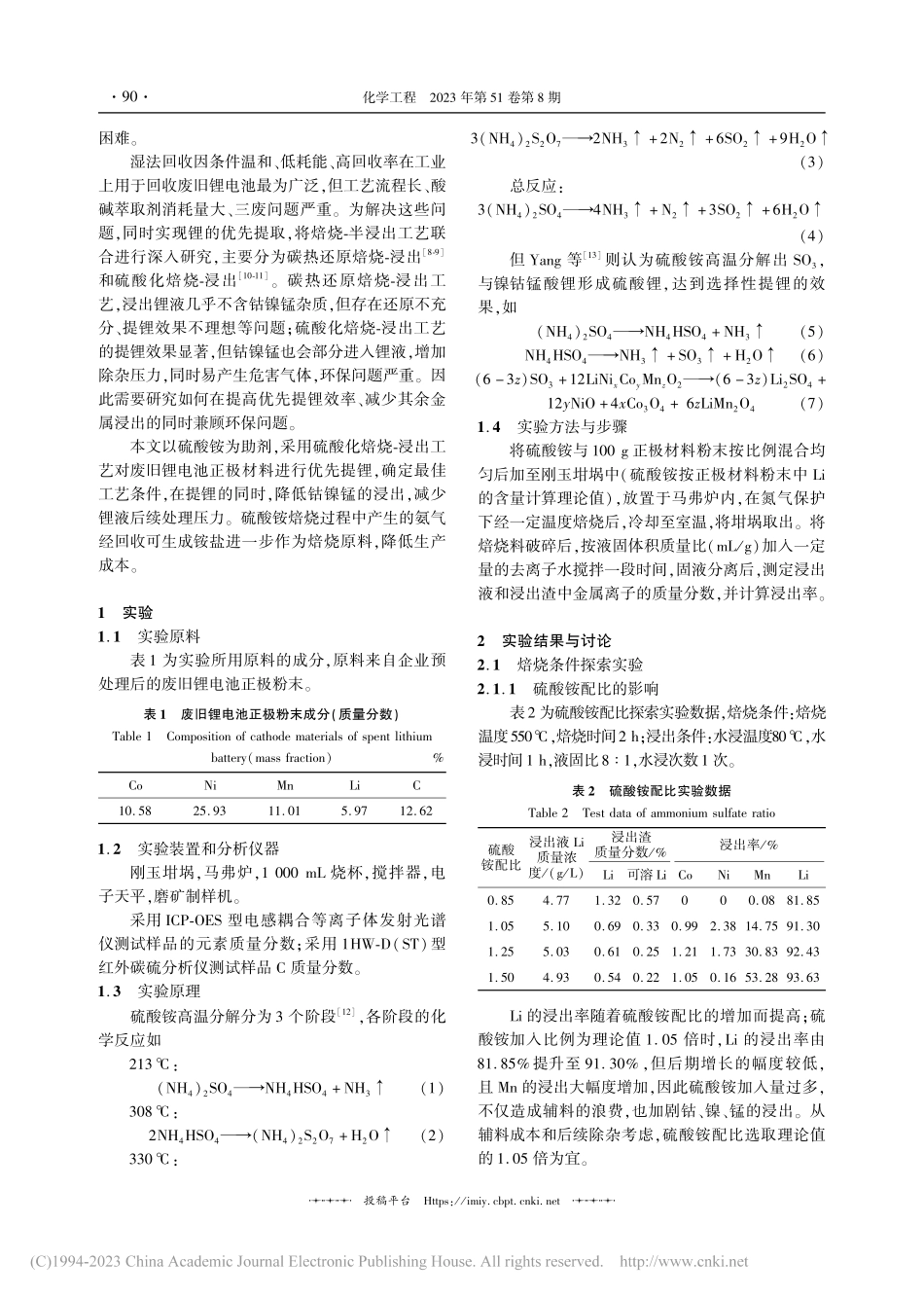

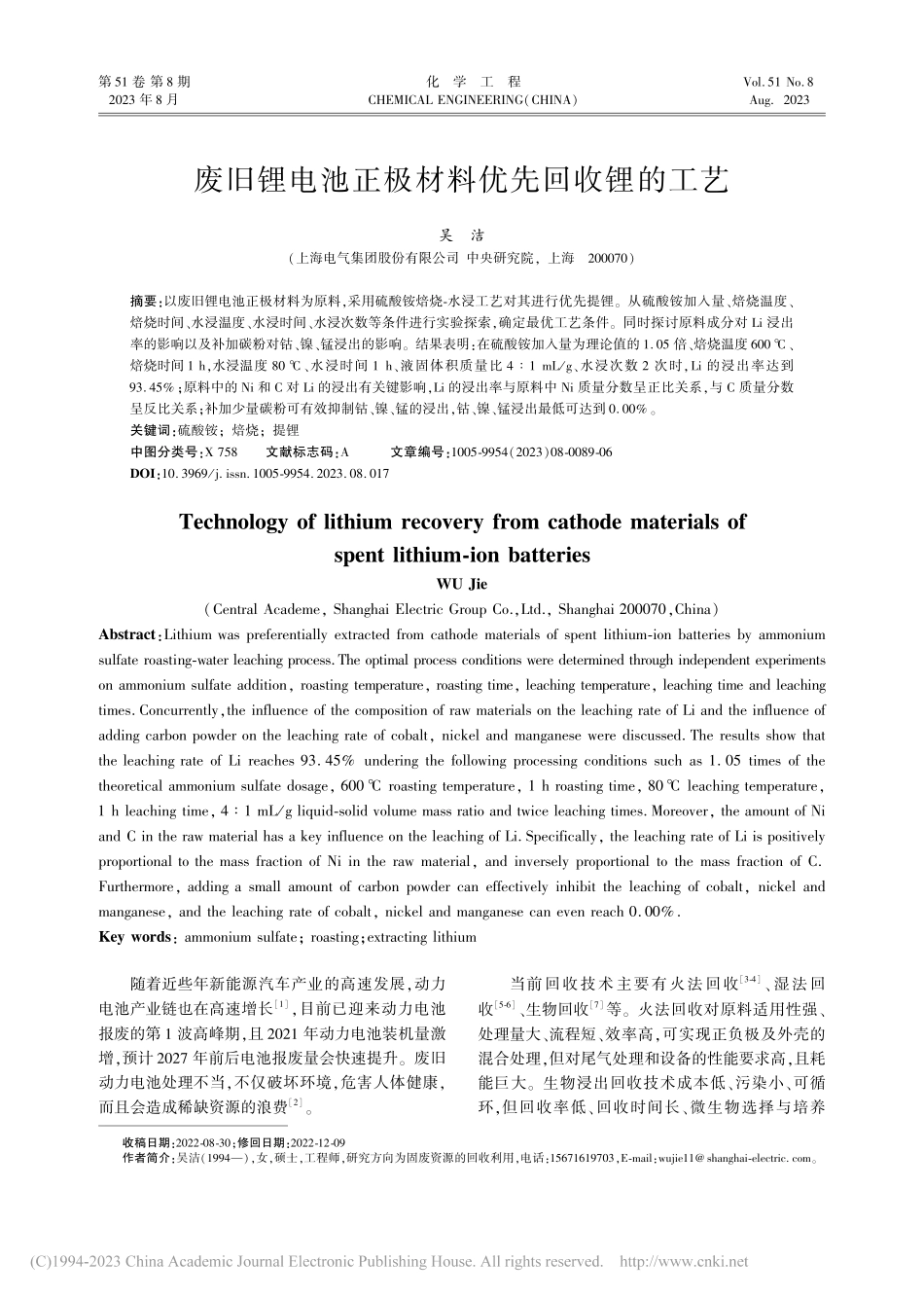

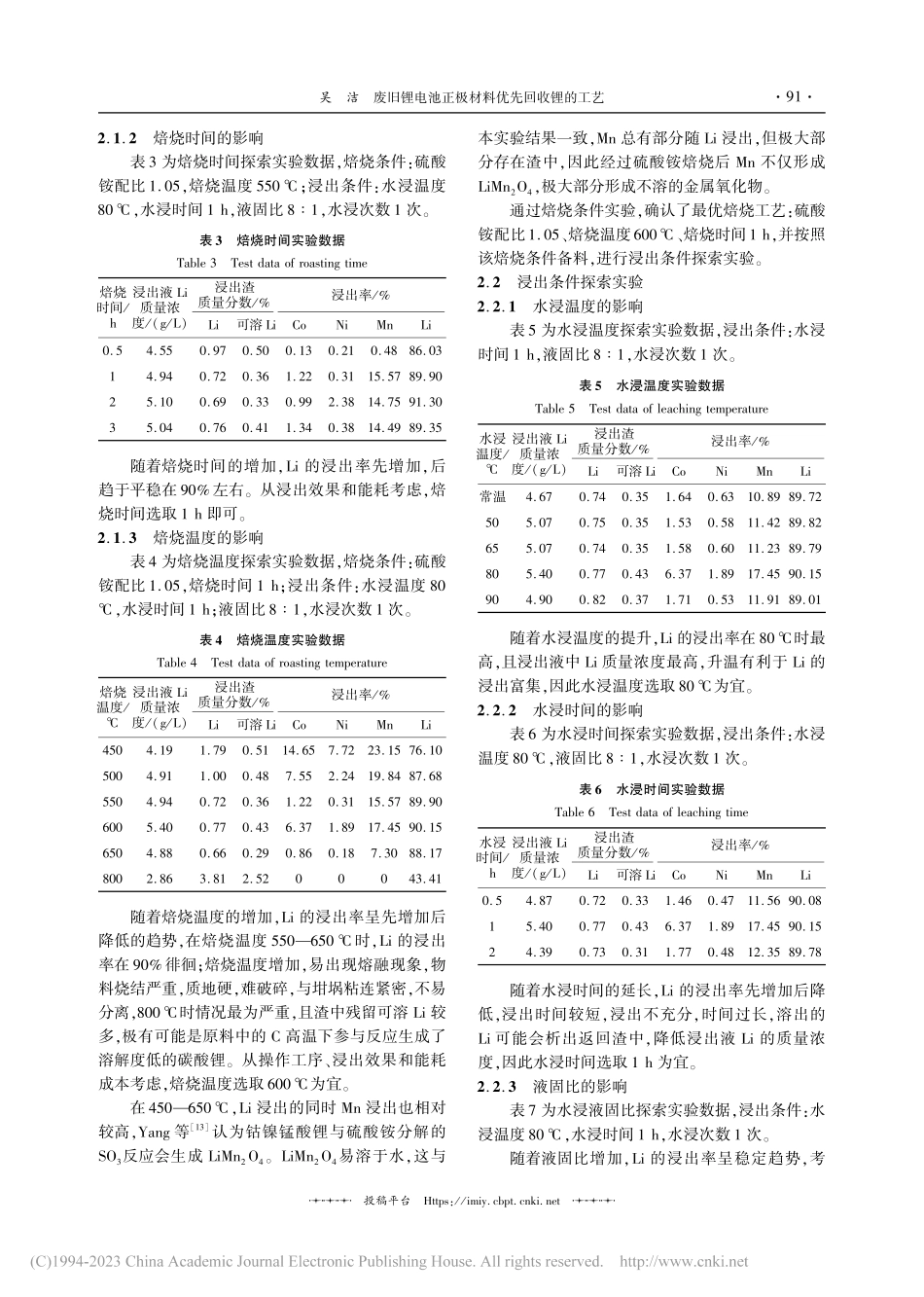

第５１卷第８期２０２３年８月化学工程ＣＨＥＭＩＣＡＬＥＮＧＩＮＥＥＲＩＮＧ（ＣＨＩＮＡ）Ｖｏｌ．５１Ｎｏ．８Ａｕｇ．２０２３收稿日期：２０２２⁃０８⁃３０；修回日期：２０２２⁃１２⁃０９作者简介：吴洁（１９９４—），女，硕士，工程师，研究方向为固废资源的回收利用，电话：１５６７１６１９７０３，Ｅ⁃ｍａｉｌ：ｗｕｊｉｅ１１＠ｓｈａｎｇｈａｉ⁃ｅｌｅｃｔｒｉｃ．ｃｏｍ。化工工艺废旧锂电池正极材料优先回收锂的工艺吴洁（上海电气集团股份有限公司中央研究院，上海２０００７０）摘要：以废旧锂电池正极材料为原料，采用硫酸铵焙烧⁃水浸工艺对其进行优先提锂。从硫酸铵加入量、焙烧温度、焙烧时间、水浸温度、水浸时间、水浸次数等条件进行实验探索，确定最优工艺条件。同时探讨原料成分对Ｌｉ浸出率的影响以及补加碳粉对钴、镍、锰浸出的影响。结果表明：在硫酸铵加入量为理论值的１．０５倍、焙烧温度６００℃、焙烧时间１ｈ，水浸温度８０℃、水浸时间１ｈ、液固体积质量比４∶１ｍＬ／ｇ、水浸次数２次时，Ｌｉ的浸出率达到９３．４５％；原料中的Ｎｉ和Ｃ对Ｌｉ的浸出有关键影响，Ｌｉ的浸出率与原料中Ｎｉ质量分数呈正比关系，与Ｃ质量分数呈反比关系；补加少量碳粉可有效抑制钴、镍、锰的浸出，钴、镍、锰浸出最低可达到０．００％。关键词：硫酸铵；焙烧；提锂中图分类号：Ｘ７５８文献标志码：Ａ文章编号：１００５⁃９９５４（２０２３）０８⁃００８９⁃０６ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００５⁃９９５４．２０２３．０８．０１７Ｔｅｃｈｎｏｌｏｇｙｏｆｌｉｔｈｉｕｍｒｅｃｏｖｅｒｙｆｒｏｍｃａｔｈｏｄｅｍａｔｅｒｉａｌｓｏｆｓｐｅｎｔｌｉｔｈｉｕｍ⁃ｉｏｎｂａｔｔｅｒｉｅｓＷＵＪｉｅ（ＣｅｎｔｒａｌＡｃａｄｅｍｅ，ＳｈａｎｇｈａｉＥｌｅｃｔｒｉｃＧｒｏｕｐＣｏ．，Ｌｔｄ．，Ｓｈａｎｇｈａｉ２０００７０，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｌｉｔｈｉｕｍｗａｓｐｒｅｆｅｒｅｎｔｉａｌｌｙｅｘｔｒａｃｔｅｄｆｒｏｍｃａｔｈｏｄｅｍａｔｅｒｉａｌｓｏｆｓｐｅｎｔｌｉｔｈｉｕｍ⁃ｉｏｎｂａｔｔｅｒｉｅｓｂｙａｍｍｏｎｉｕｍｓｕｌｆａｔｅｒｏａｓｔｉｎｇ⁃ｗａｔｅｒｌｅａｃｈｉｎｇｐｒｏｃｅｓｓ．Ｔｈｅｏｐｔｉｍａｌｐｒｏｃｅｓｓｃｏｎｄｉｔｉｏｎｓｗｅｒｅｄｅｔｅｒｍｉｎｅｄｔｈｒｏｕｇｈｉｎｄｅｐｅｎｄｅｎｔｅｘｐｅｒｉｍｅｎｔｓｏｎａ...
