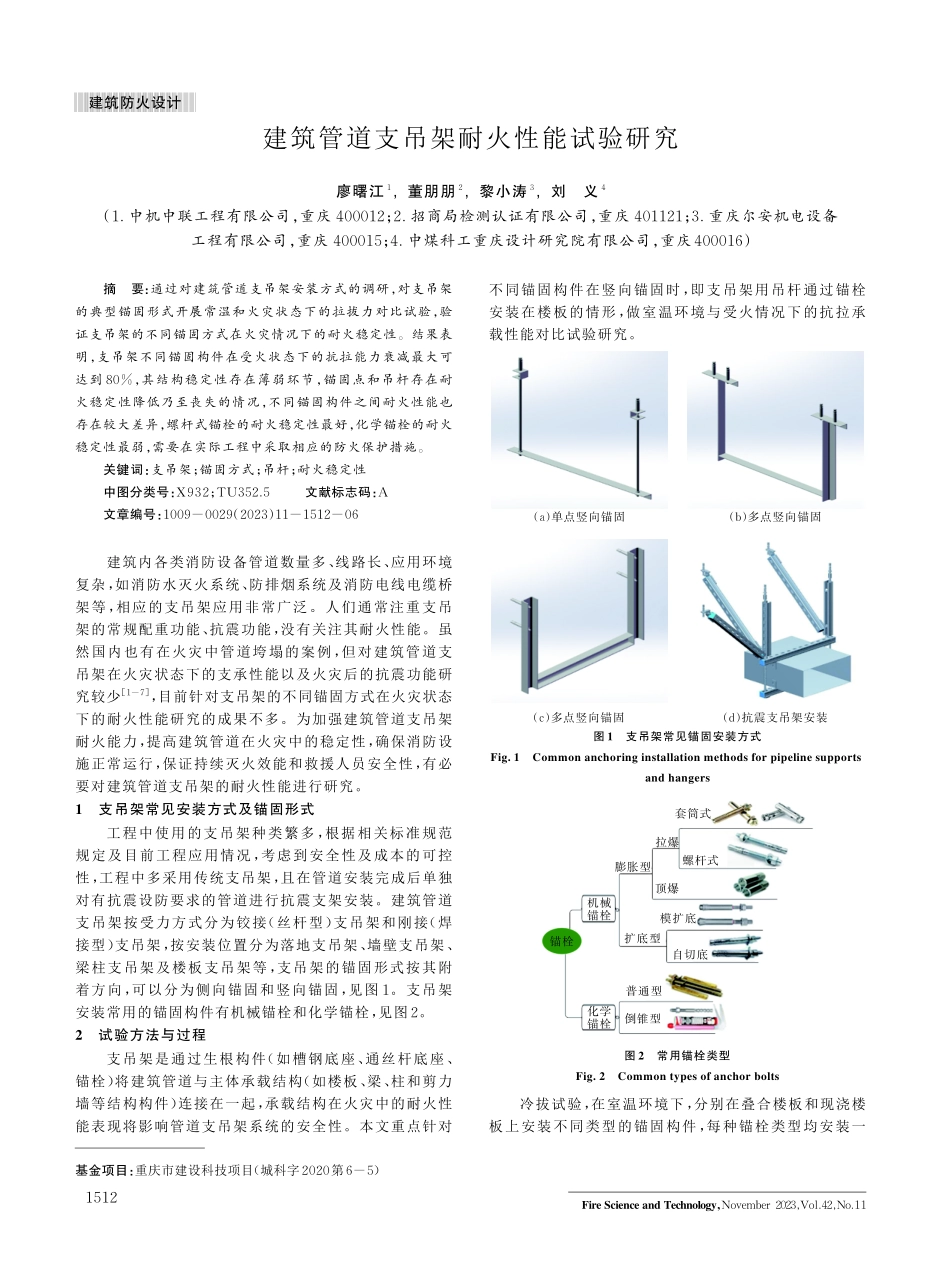

建筑防火设计FireScienceandTechnology,November2023,Vol.42,No.11建筑管道支吊架耐火性能试验研究廖曙江1,董朋朋2,黎小涛3,刘义4（1.中机中联工程有限公司，重庆400012；2.招商局检测认证有限公司，重庆401121；3.重庆尔安机电设备工程有限公司，重庆400015；4.中煤科工重庆设计研究院有限公司，重庆400016）摘要：通过对建筑管道支吊架安装方式的调研，对支吊架的典型锚固形式开展常温和火灾状态下的拉拔力对比试验，验证支吊架的不同锚固方式在火灾情况下的耐火稳定性。结果表明，支吊架不同锚固构件在受火状态下的抗拉能力衰减最大可达到80%，其结构稳定性存在薄弱环节，锚固点和吊杆存在耐火稳定性降低乃至丧失的情况，不同锚固构件之间耐火性能也存在较大差异，螺杆式锚栓的耐火稳定性最好，化学锚栓的耐火稳定性最弱，需要在实际工程中采取相应的防火保护措施。关键词：支吊架；锚固方式；吊杆；耐火稳定性中图分类号：X932；TU352.5文献标志码：A文章编号：1009-0029（2023）11-1512-06建筑内各类消防设备管道数量多、线路长、应用环境复杂，如消防水灭火系统、防排烟系统及消防电线电缆桥架等，相应的支吊架应用非常广泛。人们通常注重支吊架的常规配重功能、抗震功能，没有关注其耐火性能。虽然国内也有在火灾中管道垮塌的案例，但对建筑管道支吊架在火灾状态下的支承性能以及火灾后的抗震功能研究较少［1-7］，目前针对支吊架的不同锚固方式在火灾状态下的耐火性能研究的成果不多。为加强建筑管道支吊架耐火能力，提高建筑管道在火灾中的稳定性，确保消防设施正常运行，保证持续灭火效能和救援人员安全性，有必要对建筑管道支吊架的耐火性能进行研究。1支吊架常见安装方式及锚固形式工程中使用的支吊架种类繁多，根据相关标准规范规定及目前工程应用情况，考虑到安全性及成本的可控性，工程中多采用传统支吊架，且在管道安装完成后单独对有抗震设防要求的管道进行抗震支架安装。建筑管道支吊架按受力方式分为铰接（丝杆型）支吊架和刚接（焊接型）支吊架，按安装位置分为落地支吊架、墙壁支吊架、梁柱支吊架及楼板支吊架等，支吊架的锚固形式按其附着方向，可以分为侧向锚固和竖向锚固，见图1。支吊架安装常用的锚固构件有机械锚栓和化学锚栓，见图2。2试验方法与过程支吊架是通过生根构件（如槽钢底座、通丝杆底座、锚栓）将建筑管道与主体承载结构（如楼板、梁、柱和剪力墙等结构构件）连接在一起，承载结构在火灾中的耐火性能表现将...
