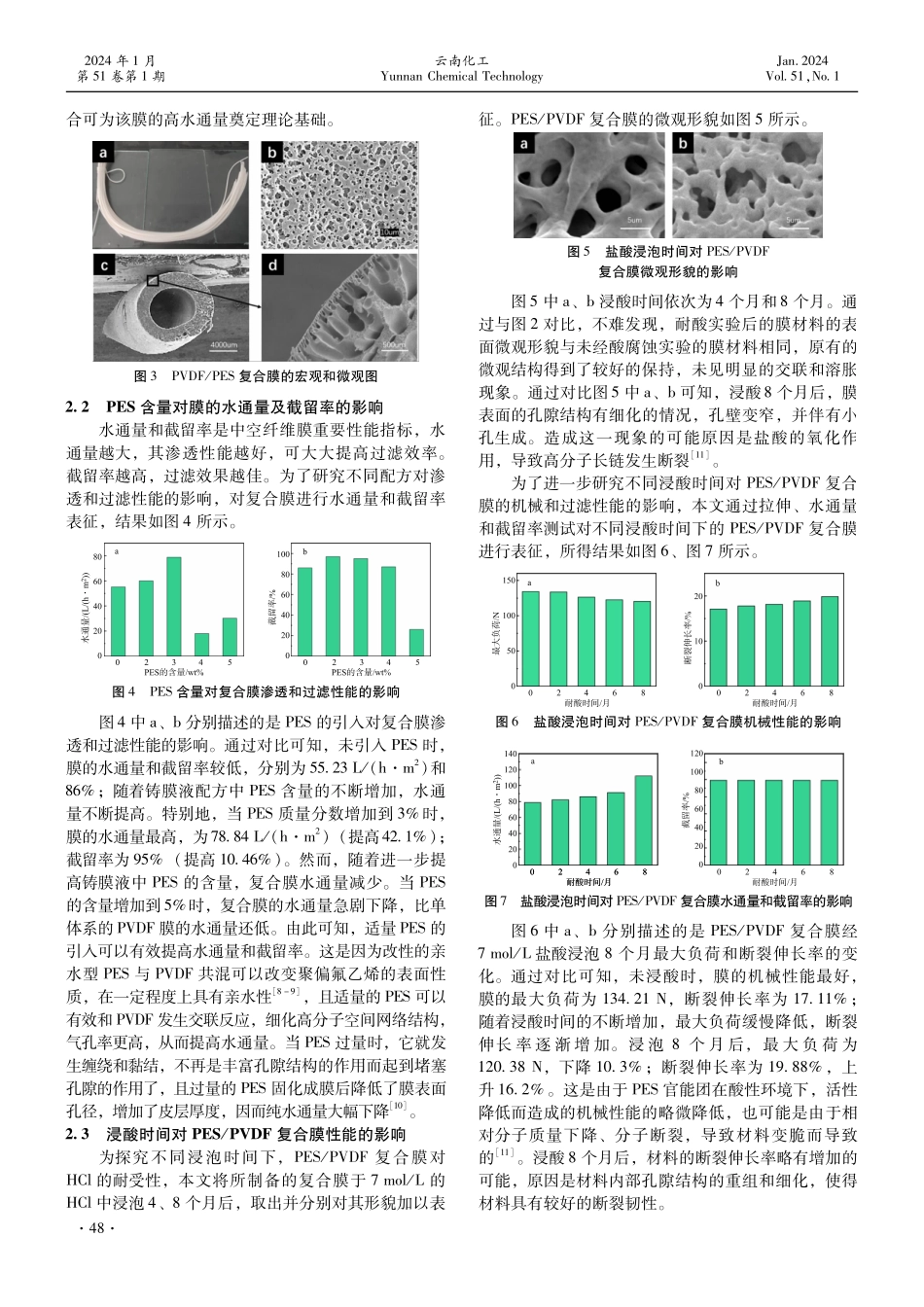

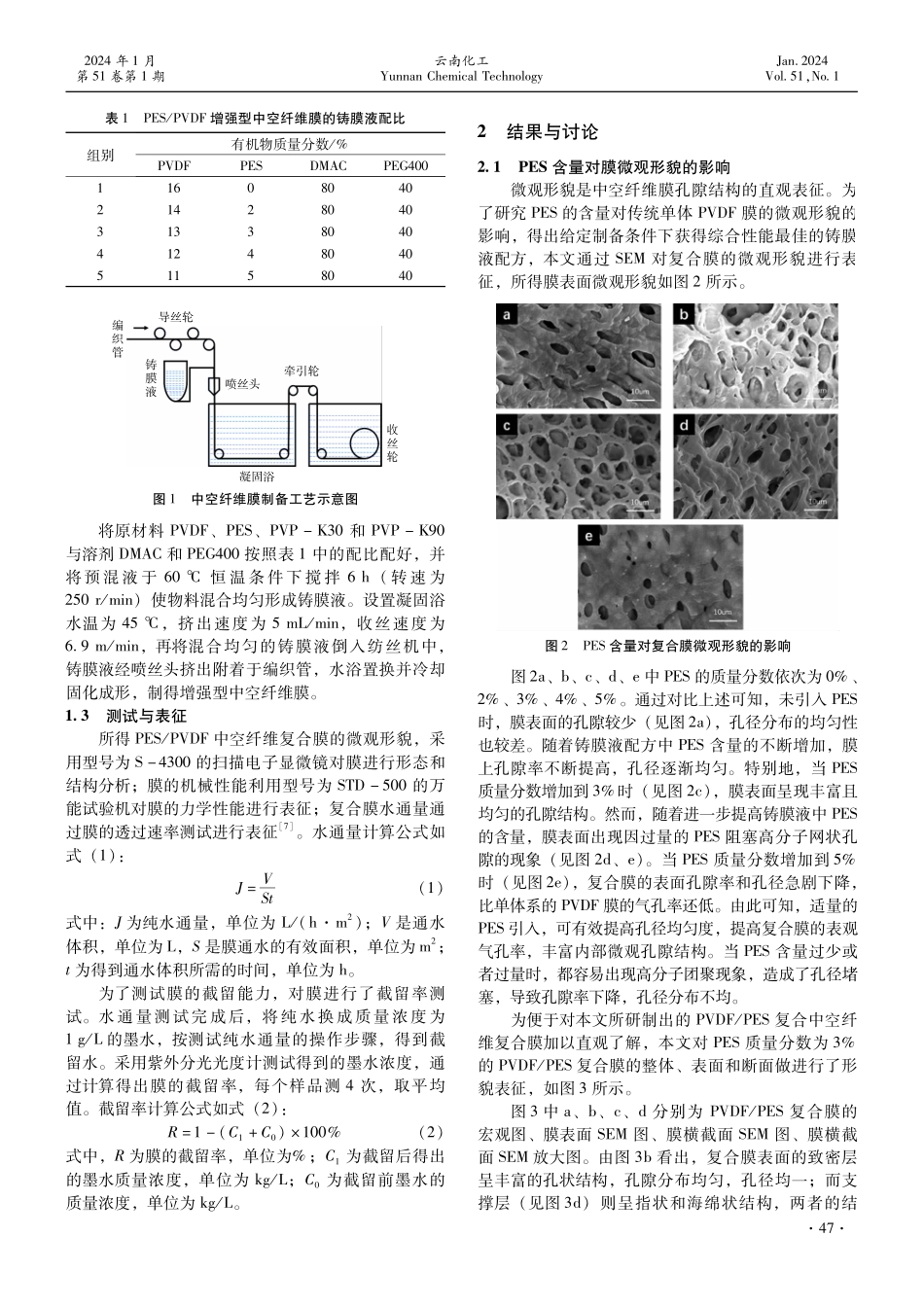

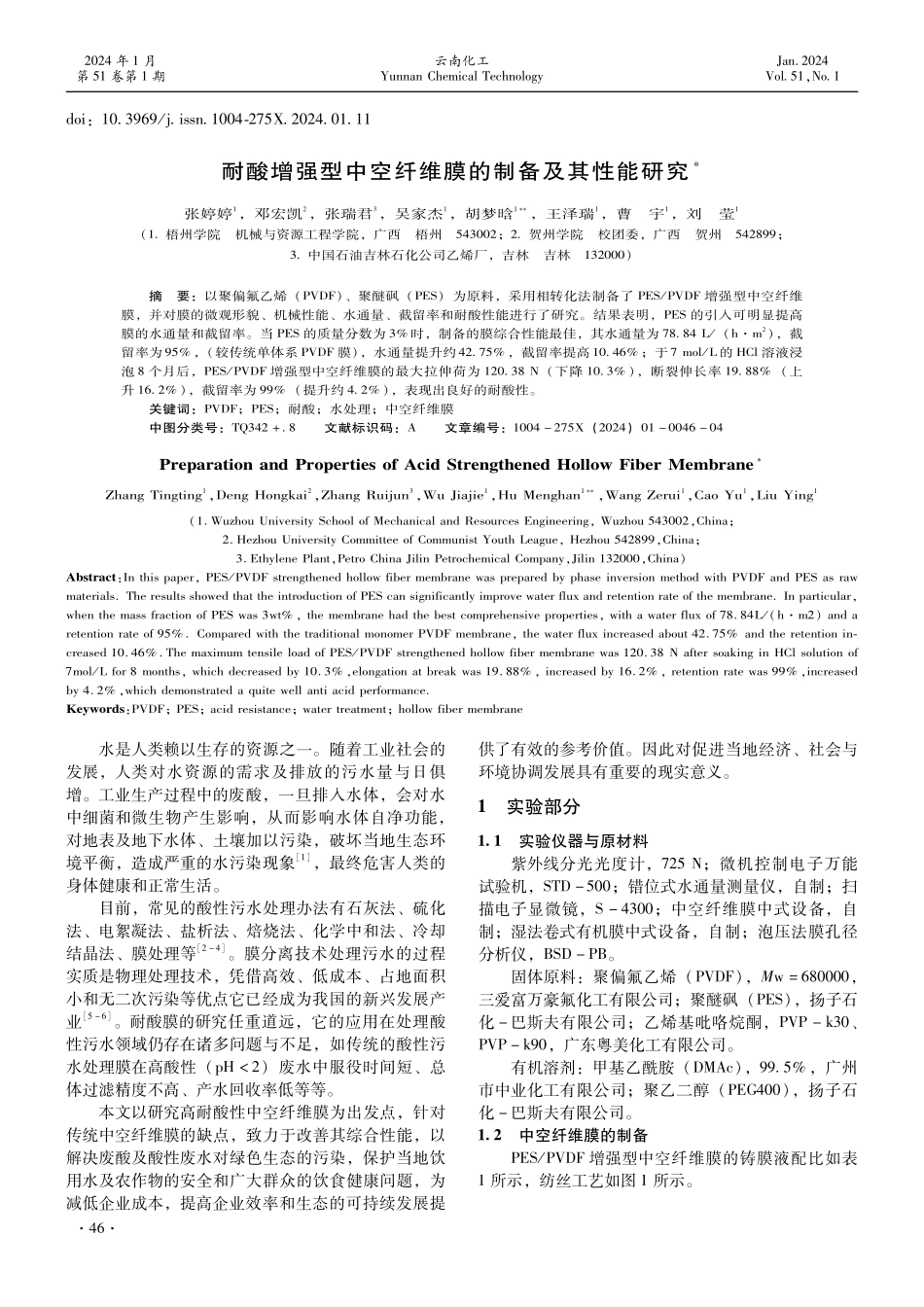

２０２４年１月云南化工Ｊａｎ．２０２４第５１卷第１期ＹｕｎｎａｎＣｈｅｍｉｃａｌＴｅｃｈｎｏｌｏｇｙＶｏｌ５１，Ｎｏ１ｄｏｉ：１０３９６９／ｊｉｓｓｎ１００４２７５Ｘ２０２４０１１１耐酸增强型中空纤维膜的制备及其性能研究张婷婷１，邓宏凯２，张瑞君３，吴家杰１，胡梦晗１，王泽瑞１，曹宇１，刘莹１（１梧州学院机械与资源工程学院，广西梧州５４３００２；２贺州学院校团委，广西贺州５４２８９９；３中国石油吉林石化公司乙烯厂，吉林吉林１３２０００）摘要：以聚偏氟乙烯（ＰＶＤＦ）、聚醚砜（ＰＥＳ）为原料，采用相转化法制备了ＰＥＳ／ＰＶＤＦ增强型中空纤维膜，并对膜的微观形貌、机械性能、水通量、截留率和耐酸性能进行了研究。结果表明，ＰＥＳ的引入可明显提高膜的水通量和截留率。当ＰＥＳ的质量分数为３％时，制备的膜综合性能最佳，其水通量为７８８４Ｌ／（ｈ·ｍ２），截留率为９５％，（较传统单体系ＰＶＤＦ膜），水通量提升约４２７５％，截留率提高１０４６％；于７ｍｏｌ／Ｌ的ＨＣｌ溶液浸泡８个月后，ＰＥＳ／ＰＶＤＦ增强型中空纤维膜的最大拉伸荷为１２０３８Ｎ（下降１０３％），断裂伸长率１９８８％（上升１６２％），截留率为９９％（提升约４２％），表现出良好的耐酸性。关键词：ＰＶＤＦ；ＰＥＳ；耐酸；水处理；中空纤维膜中图分类号：ＴＱ３４２＋８文献标识码：Ａ文章编号：１００４－２７５Ｘ（２０２４）０１－００４６－０４ＰｒｅｐａｒａｔｉｏｎａｎｄＰｒｏｐｅｒｔｉｅｓｏｆＡｃｉｄＳｔｒｅｎｇｔｈｅｎｅｄＨｏｌｌｏｗＦｉｂｅｒＭｅｍｂｒａｎｅＺｈａｎｇＴｉｎｇｔｉｎｇ１，ＤｅｎｇＨｏｎｇｋａｉ２，ＺｈａｎｇＲｕｉｊｕｎ３，ＷｕＪｉａｊｉｅ１，ＨｕＭｅｎｇｈａｎ１，ＷａｎｇＺｅｒｕｉ１，ＣａｏＹｕ１，ＬｉｕＹｉｎｇ１（１．ＷｕｚｈｏｕＵｎｉｖｅｒｓｉｔｙＳｃｈｏｏｌｏｆＭｅｃｈａｎｉｃａｌａｎｄＲｅｓｏｕｒｃｅｓＥｎｇｉｎｅｅｒｉｎｇ，Ｗｕｚｈｏｕ５４３００２，Ｃｈｉｎａ；２．ＨｅｚｈｏｕＵｎｉｖｅｒｓｉｔｙＣｏｍｍｉｔｔｅｅｏｆＣｏｍｍｕｎｉｓｔＹｏｕｔｈＬｅａｇｕｅ，Ｈｅｚｈｏｕ５４２８９９，Ｃｈｉｎａ；３．ＥｔｈｙｌｅｎｅＰｌａｎｔ，ＰｅｔｒｏＣｈｉｎａＪｉｌｉｎＰｅｔｒｏｃｈｅｍｉｃａｌＣｏｍｐａｎｙ，Ｊｉｌｉｎ１３２０００，Ｃｈｉｎａ）Ａｂｓｔｒ...
