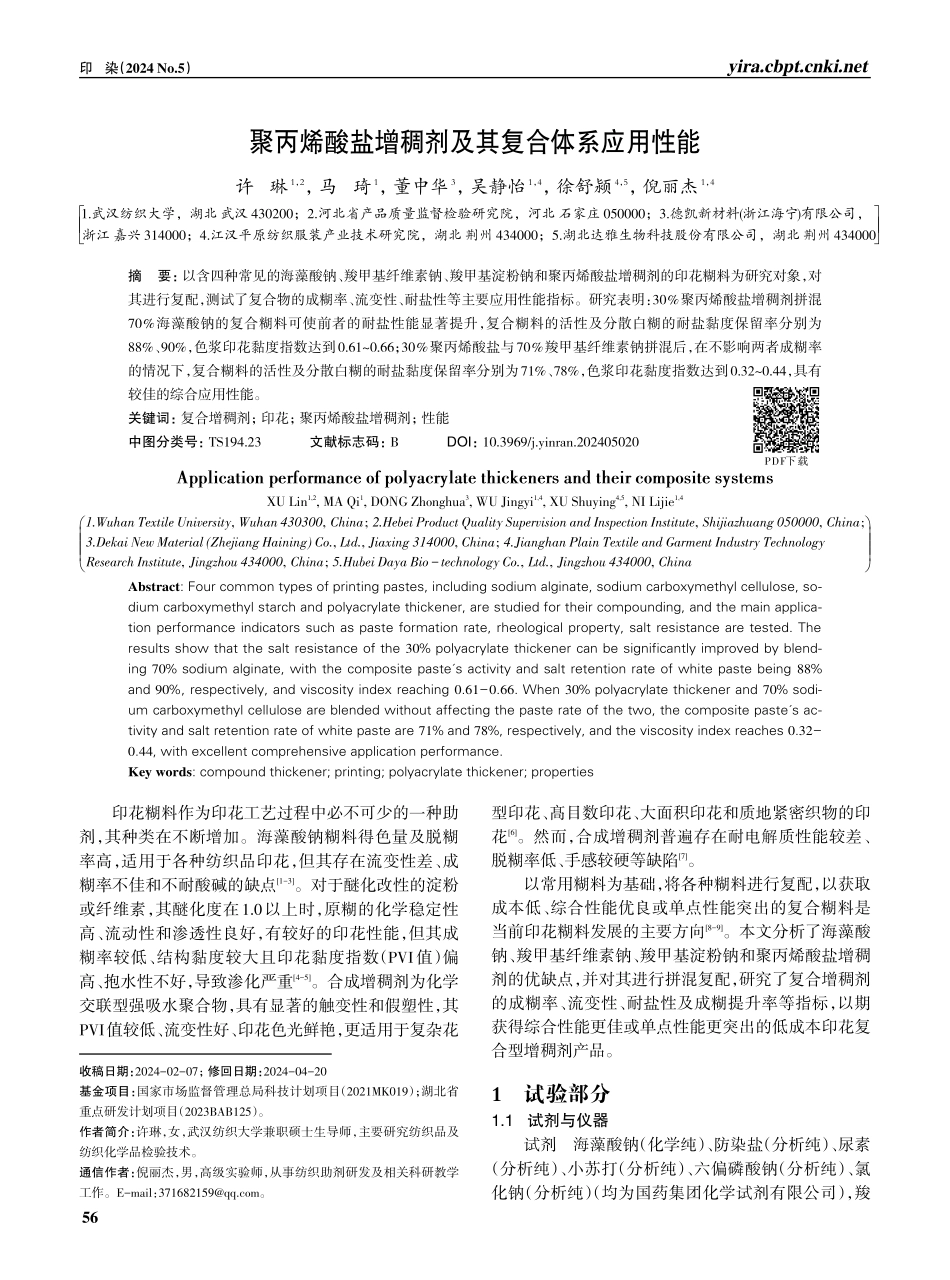

印染（2024No.5）yira.cbpt.cnki.net聚丙烯酸盐增稠剂及其复合体系应用性能许琳1，2，马琦1，董中华3，吴静怡1，4，徐舒颍4，5，倪丽杰1，4éëêêùûúú1.武汉纺织大学，湖北武汉430200；2.河北省产品质量监督检验研究院，河北石家庄050000；3.德凯新材料(浙江海宁)有限公司，浙江嘉兴314000；4.江汉平原纺织服装产业技术研究院，湖北荆州434000；5.湖北达雅生物科技股份有限公司，湖北荆州434000摘要：以含四种常见的海藻酸钠、羧甲基纤维素钠、羧甲基淀粉钠和聚丙烯酸盐增稠剂的印花糊料为研究对象，对其进行复配，测试了复合物的成糊率、流变性、耐盐性等主要应用性能指标。研究表明：30％聚丙烯酸盐增稠剂拼混70％海藻酸钠的复合糊料可使前者的耐盐性能显著提升，复合糊料的活性及分散白糊的耐盐黏度保留率分别为88%、90%，色浆印花黏度指数达到0.61~0.66；30％聚丙烯酸盐与70％羧甲基纤维素钠拼混后，在不影响两者成糊率的情况下，复合糊料的活性及分散白糊的耐盐黏度保留率分别为71%、78%，色浆印花黏度指数达到0.32~0.44，具有较佳的综合应用性能。关键词：复合增稠剂；印花；聚丙烯酸盐增稠剂；性能中图分类号：TS194.23文献标志码：BDOI：10.3969/j.yinran.202405020ApplicationperformanceofpolyacrylatethickenersandtheircompositesystemsXULin1,2,MAQi1,DONGZhonghua3,WUJingyi1,4,XUShuying4,5,NILijie1,4æèççççöø÷÷÷÷1.WuhanTextileUniversity,Wuhan430300,China;2.HebeiProductQualitySupervisionandInspectionInstitute,Shijiazhuang050000,China;3.DekaiNewMaterial(ZhejiangHaining)Co.,Ltd.,Jiaxing314000,China;4.JianghanPlainTextileandGarmentIndustryTechnologyResearchInstitute,Jingzhou434000,China;5.HubeiDayaBio-technologyCo.,Ltd.,Jingzhou434000,ChinaAbstract:Fourcommontypesofprintingpastes,includingsodiumalginate,sodiumcarboxymethylcellulose,so⁃diumcarboxymethylstarchandpolyacrylatethickener,arestudiedfortheircompounding,andthemainapplica⁃tionperformanceindicatorssuchaspasteformationrate,rheologicalproperty,saltresistancearetested.Theresultsshowthatthesaltresistanceofthe30%polyacrylatethickenercanbesignificantlyimprovedbyblend⁃ing70%sodiumalginate,withthecompositepaste'sactivityandsaltretentionrateofwhitepastebeing88%and90%,respectively,andvi...
