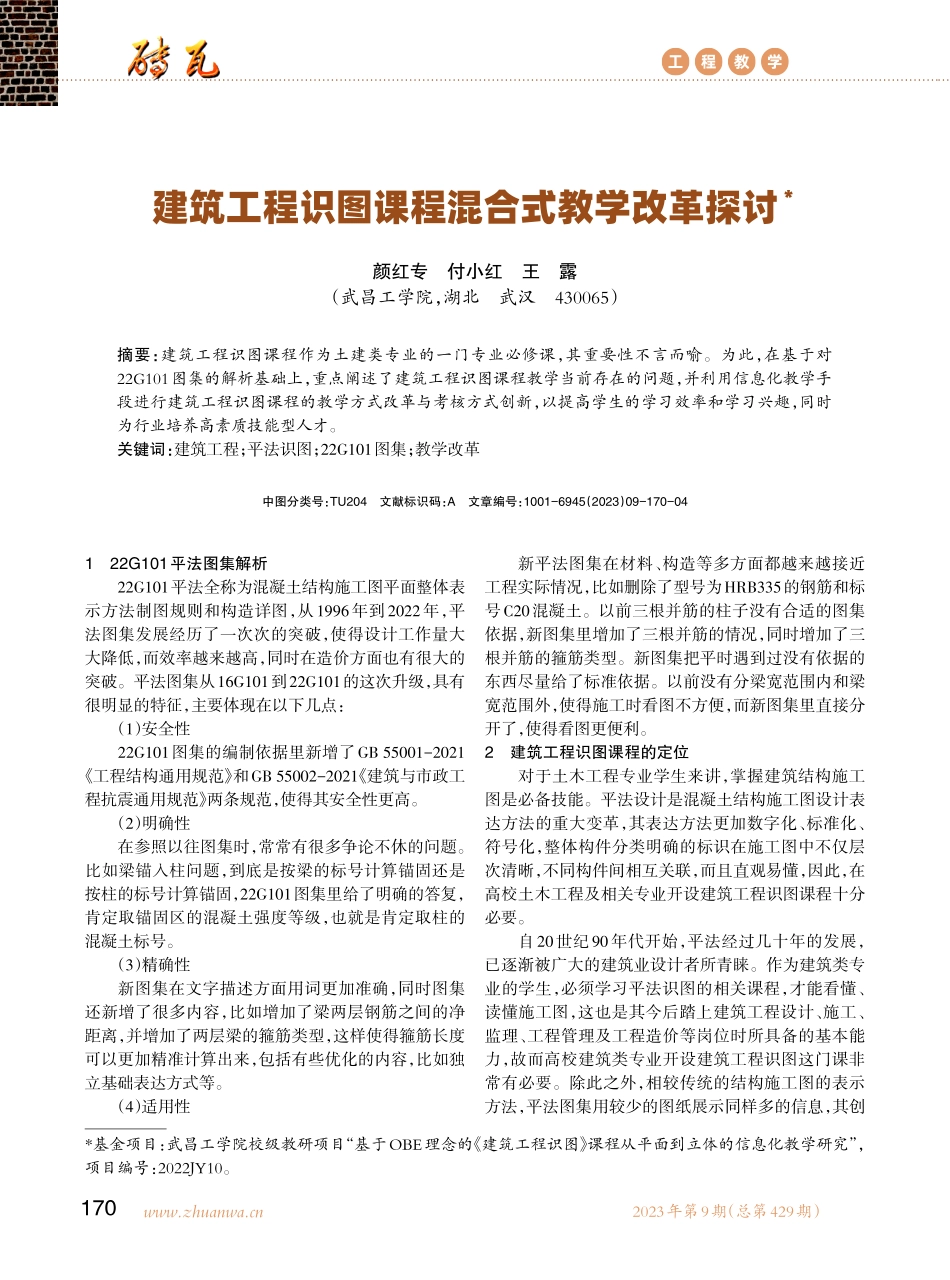

www.zhuanwa.cn2023年第9期（总第429期）工程教学122G101平法图集解析22G101平法全称为混凝土结构施工图平面整体表示方法制图规则和构造详图，从1996年到2022年，平法图集发展经历了一次次的突破，使得设计工作量大大降低，而效率越来越高，同时在造价方面也有很大的突破。平法图集从16G101到22G101的这次升级，具有很明显的特征，主要体现在以下几点：（1）安全性22G101图集的编制依据里新增了GB55001-2021《工程结构通用规范》和GB55002-2021《建筑与市政工程抗震通用规范》两条规范，使得其安全性更高。（2）明确性在参照以往图集时，常常有很多争论不休的问题。比如梁锚入柱问题，到底是按梁的标号计算锚固还是按柱的标号计算锚固，22G101图集里给了明确的答复，肯定取锚固区的混凝土强度等级，也就是肯定取柱的混凝土标号。（3）精确性新图集在文字描述方面用词更加准确，同时图集还新增了很多内容，比如增加了梁两层钢筋之间的净距离，并增加了两层梁的箍筋类型，这样使得箍筋长度可以更加精准计算出来，包括有些优化的内容，比如独立基础表达方式等。（4）适用性新平法图集在材料、构造等多方面都越来越接近工程实际情况，比如删除了型号为HRB335的钢筋和标号C20混凝土。以前三根并筋的柱子没有合适的图集依据，新图集里增加了三根并筋的情况，同时增加了三根并筋的箍筋类型。新图集把平时遇到过没有依据的东西尽量给了标准依据。以前没有分梁宽范围内和梁宽范围外，使得施工时看图不方便，而新图集里直接分开了，使得看图更便利。2建筑工程识图课程的定位对于土木工程专业学生来讲，掌握建筑结构施工图是必备技能。平法设计是混凝土结构施工图设计表达方法的重大变革，其表达方法更加数字化、标准化、符号化，整体构件分类明确的标识在施工图中不仅层次清晰，不同构件间相互关联，而且直观易懂，因此，在高校土木工程及相关专业开设建筑工程识图课程十分必要。自20世纪90年代开始，平法经过几十年的发展，已逐渐被广大的建筑业设计者所青睐。作为建筑类专业的学生，必须学习平法识图的相关课程，才能看懂、读懂施工图，这也是其今后踏上建筑工程设计、施工、监理、工程管理及工程造价等岗位时所具备的基本能力，故而高校建筑类专业开设建筑工程识图这门课非常有必要。除此之外，相较传统的结构施工图的表示方法，平法图集用较少的图纸展示同样多的信息，其创*基金项目：武昌工学院校级教研项目“基于OBE理念的《建筑工程识图》课程从平面到...
