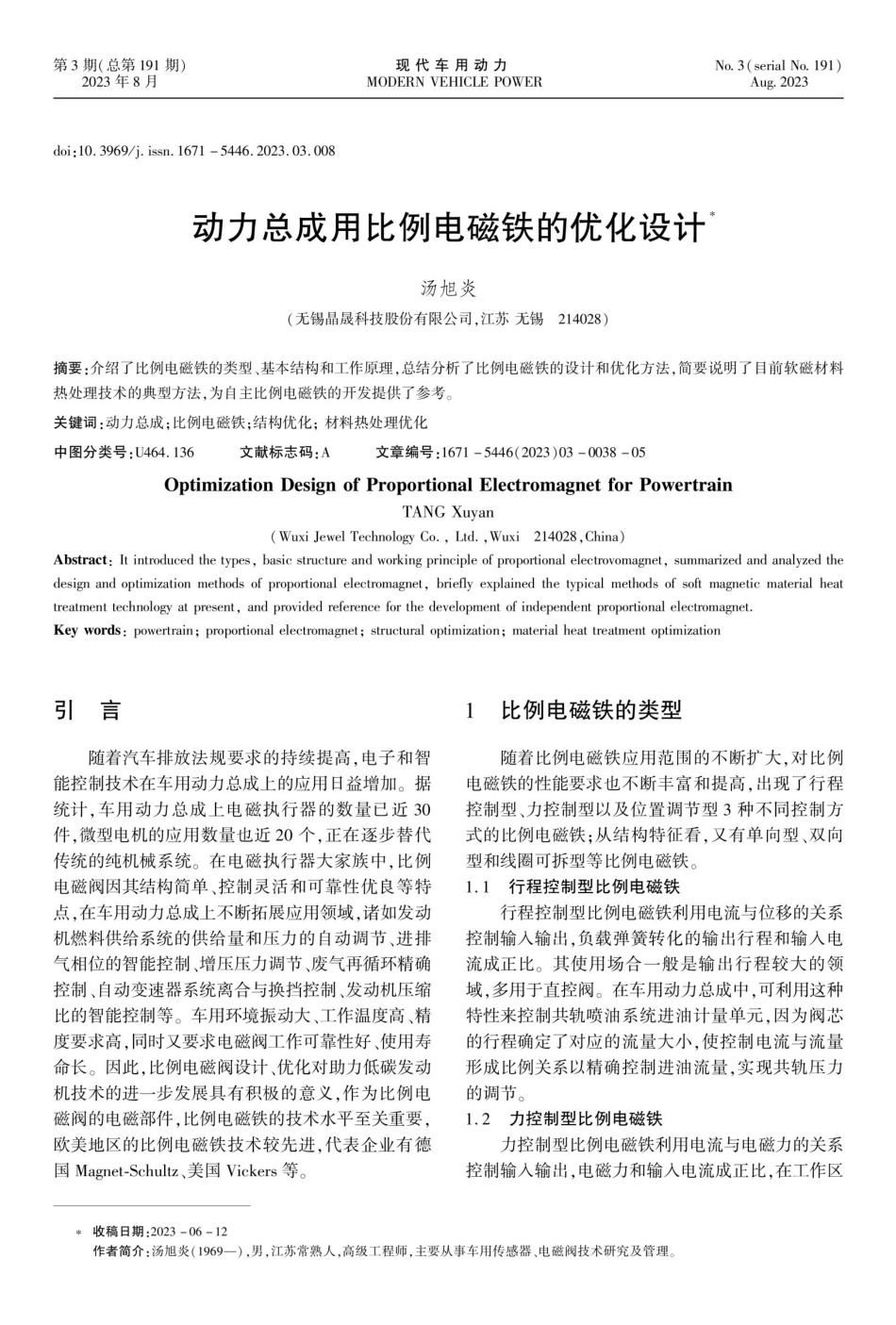

第3期(总第191期)2023年8月现代车用动力MODERNVEHICLEPOWERNo.3(serialNo.191)Aug.2023doi:10.3969/j.issn.1671-5446.2023.03.008动力总成用比例电磁铁的优化设计汤旭炎（无锡晶晟科技股份有限公司，江苏无锡214028）摘要：介绍了比例电磁铁的类型、基本结构和工作原理，总结分析了比例电磁铁的设计和优化方法，简要说明了目前软磁材料热处理技术的典型方法，为自主比例电磁铁的开发提供了参考。关键词：动力总成；比例电磁铁；结构优化；材料热处理优化中图分类号:U464.136Abstract:Itintroducedthetypes,basicstructureandworkingprincipleofproportionalelectrovomagnet,summarizedandanalyzedthedesignandoptimizationmethodsofproportionalelectromagnet,brieflyexplainedthetypicalmethodsofsoftmagneticmaterialheattreatmenttechnologyatpresent,andprovidedreferenceforthedevelopmentofindependentproportionalelectromagnet.Keywords:powertrain;proportionalelectromagnet;structuraloptimization;materialheattreatmentoptimization文献标志码：AOptimizationDesignofProportionalElectromagnetforPowertrain(WuxiJewelTechnologyCo.,Ltd.,Wuxi214028,China)文章编号：1671-5446(2023)03-0038-05TANGXuyan引言随着汽车排放法规要求的持续提高，电子和智能控制技术在车用动力总成上的应用日益增加。据统计，车用动力总成上电磁执行器的数量已近30件，微型电机的应用数量也近20个,正在逐步替代传统的纯机械系统。在电磁执行器大家族中，比例电磁阀因其结构简单、控制灵活和可靠性优良等特点，在车用动力总成上不断拓展应用领域，诸如发动机燃料供给系统的供给量和压力的自动调节、进排气相位的智能控制、增压压力调节、废气再循环精确控制、自动变速器系统离合与换挡控制、发动机压缩比的智能控制等。车用环境振动大、工作温度高、精度要求高，同时又要求电磁阀工作可靠性好、使用寿命长。因此，比例电磁阀设计、优化对助力低碳发动机技术的进一步发展具有积极的意义，作为比例电磁阀的电磁部件，比例电磁铁的技术水平至关重要，欧美地区的比例电磁铁技术较先进，代表企业有德国Magnet-Schultz、美国Vickers等。1比例电磁铁的类型随着比例电磁铁应用范围的不断扩大,对比例电磁铁的性能要求也不断丰富和提高，出现了行程控制型、力控制型以及位置调节型3种不同控制方式的比例电磁铁；从结构特征看，又有单向型、双向型和线圈可拆型等比例...
