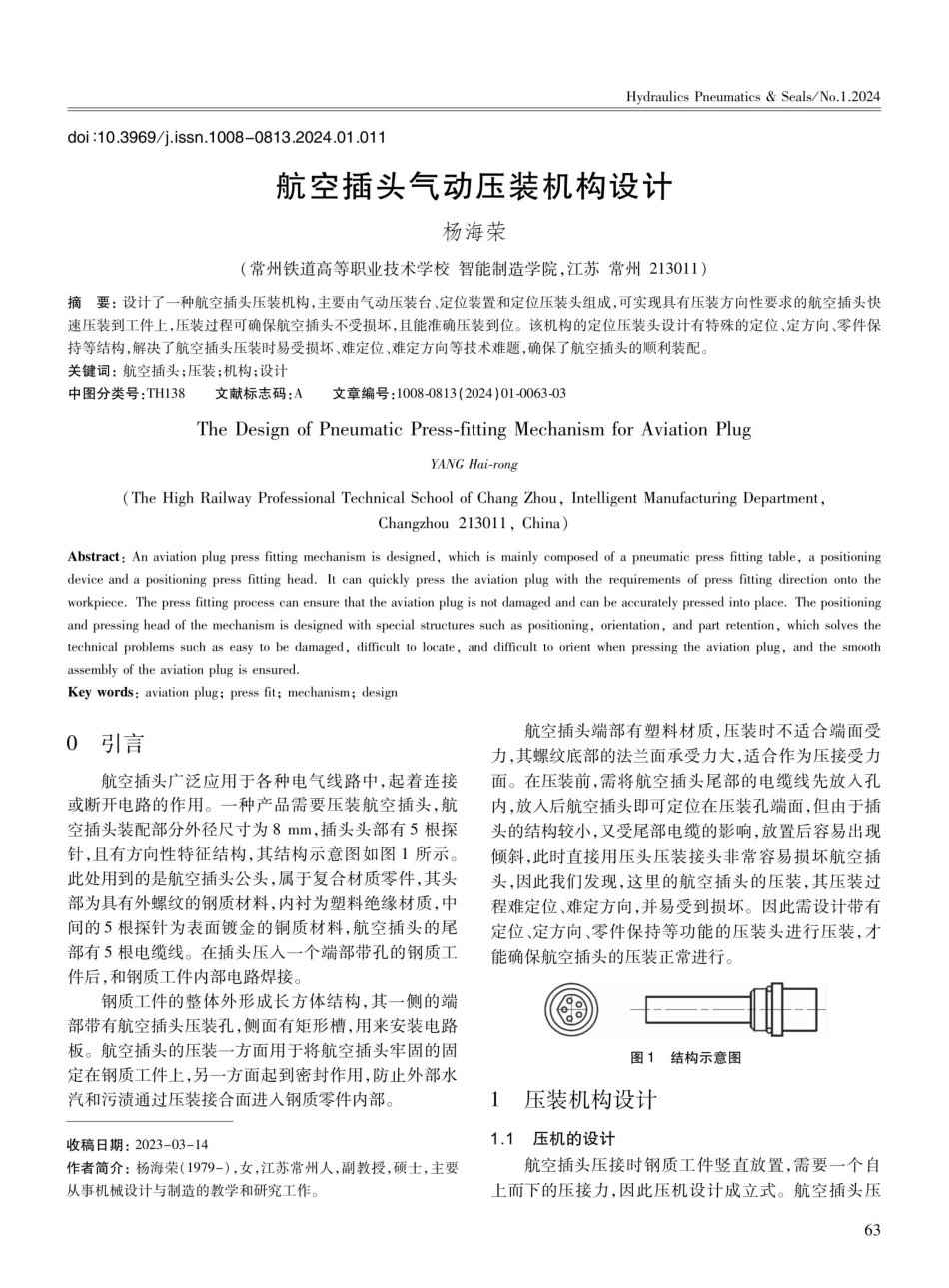

YANGHai-rongHydraulicsPneumatics&Seals/No.1.2024doi:10.3969/j.issn.1008-0813.2024.01.011航空插头气动压装机构设计杨海荣（常州铁道高等职业技术学校智能制造学院，江苏常州213011）摘要：设计了一种航空插头压装机构，主要由气动压装台、定位装置和定位压装头组成，可实现具有压装方向性要求的航空插头快速压装到工件上，压装过程可确保航空插头不受损坏，且能准确压装到位。该机构的定位压装头设计有特殊的定位、定方向、零件保持等结构，解决了航空插头压装时易受损坏、难定位、难定方向等技术难题，确保了航空插头的顺利装配。关键词：航空插头；压装；机构；设计中图分类号：TH138文献标志码：ATheDesignofPneumaticPress-fittingMechanismforAviationPlug(TheHighRailwayProfessionalTechnicalSchoolofChangZhou,IntelligentManufacturingDepartment,Abstract:Anaviationplugpressfittingmechanismisdesigned,whichismainlycomposedofapneumaticpressfttingtable,apositioningdeviceandapositioningpressfitinghead.Itcanquicklypresstheaviationplugwiththerequirementsofpressfitingdirectionontotheworkpiece.Thepressfittingprocesscanensurethattheaviationplugisnotdamagedandcanbeaccuratelypressedintoplace.Thepositioningandpressingheadofthemechanismisdesignedwithspecialstructuressuchaspositioning,orientation,andpartretention,whichsolvesthetechnicalproblemssuchaseasytobedamaged,dfficulttolocate,anddifficulttoorientwhenpressingtheaviationplug,andthesmoothassemblyoftheaviationplugisensured.Keywords:aviationplug;pressfit;mechanism;design0引言航空插头广泛应用于各种电气线路中，起着连接或断开电路的作用。一种产品需要压装航空插头,航空插头装配部分外径尺寸为8mm，插头头部有5根探针,且有方向性特征结构，其结构示意图如图1所示。此处用到的是航空插头公头，属于复合材质零件，其头部为具有外螺纹的钢质材料,内衬为塑料绝缘材质，中间的5根探针为表面镀金的铜质材料，航空插头的尾部有5根电缆线。在插头压人一个端部带孔的钢质工件后，和钢质工件内部电路焊接。钢质工件的整体外形成长方体结构,其一侧的端部带有航空插头压装孔，侧面有矩形槽,用来安装电路板。航空插头的压装一方面用于将航空插头牢固的固定在钢质工件上，另一方面起到密封作用，防止外部水汽和污渍通过压装接合面进人钢质零件内...
