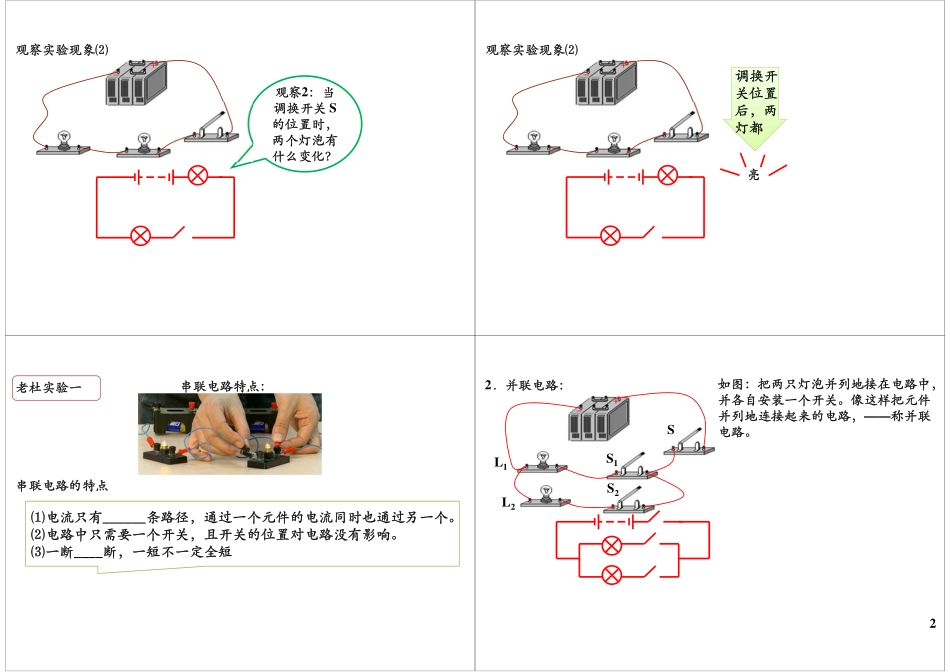

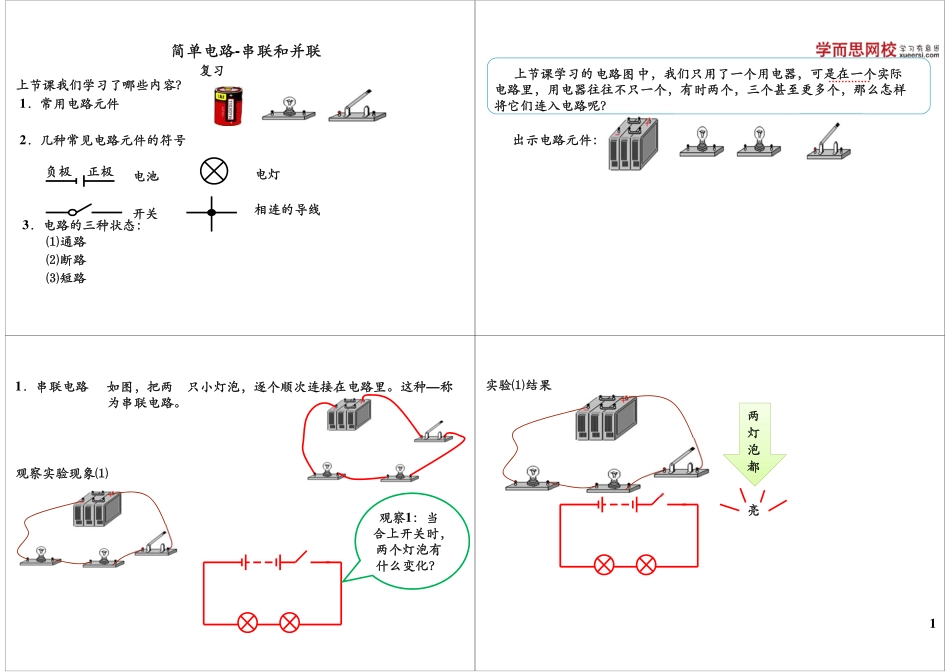

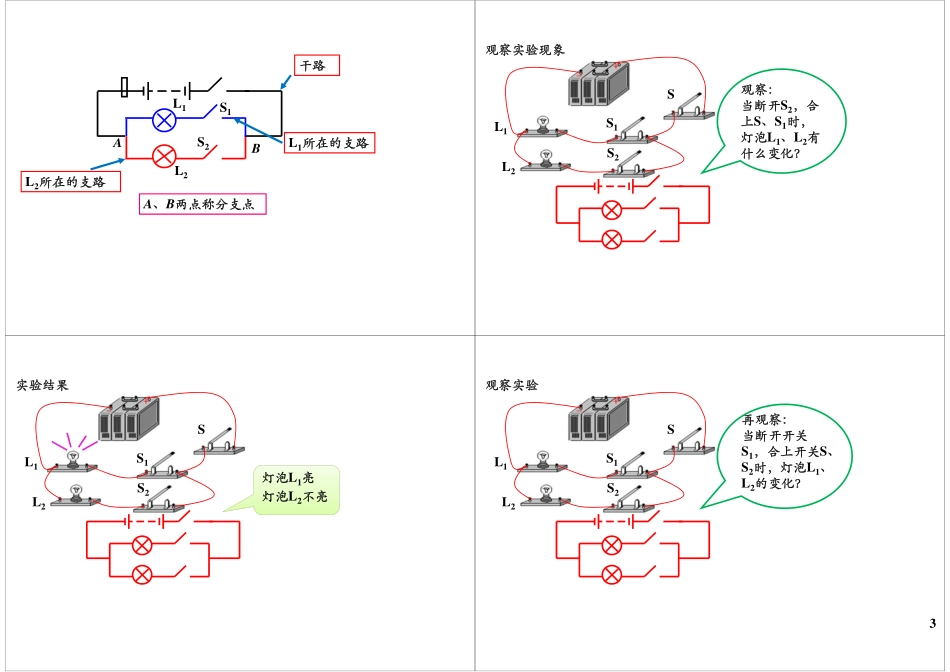

上节课我们学习了哪些内容？1．常用电路元件2．几种常见电路元件的符号电池电灯负极正极开关复习相连的导线简单电路-串联和并联3．电路的三种状态：⑴通路⑵断路⑶短路出示电路元件：上节课学习的中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢？电路图1．串联电路如图，把两只小灯泡，逐个顺次连接在电路里。这种—称为串联电路。观察实验现象⑴观察1：当合上开关时，两个灯泡有什么变化？实验⑴结果亮两灯泡都1观察实验现象⑵观察2：当调换开关S的位置时，两个灯泡有什么变化？观察实验现象⑵亮调换开关位置后，两灯都老杜实验一串联电路特点：串联电路的特点⑴电流只有______条路径，通过一个元件的电流同时也通过另一个。⑵电路中只需要一个开关，且开关的位置对电路没有影响。⑶一断____断，一短不一定全短SS1S2L1L2如图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，——称并联电路。2．并联电路：2干路L1所在的支路L2所在的支路A、B两点称分支点S2L2L1BAS1SS1S2L1L2观察实验现象观察：当断开S2，合上S、S1时，灯泡L1、L2有什么变化？SS1S2L1L2实验结果灯泡L1亮灯泡L2不亮SS1S2L1L2观察实验再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？3SS1S2L1L2实验结果灯泡L1不亮灯泡L2亮老杜实验二并联电路特点：并联电路的特点⑴电流有______条路径，通过一个元件的电流不通过另一个。⑵电路中各元件可独立工作，其中一条支路改变对其他支路_________。⑶一断不一定全断，一短_____短1．如果电路中有两个用电器，下列说法中正确的是()A．闭合开关S后，亮灯同时亮的一定是串联。B．闭合开关S后，亮灯同时亮的一定是并联。C．闭合开关S后，亮灯同时亮的可能是并联，也可能是串联。D．条件不足，无法判定。课堂练习2．找出下面电路连接图中的错误和不足。甲乙丙L2L1L2L1L1L23．如下图所示的电路叫_____电路，图中开关S1用来控制___，开关S2用来控制___，而开关S接在___路中，它可以同时控制_______。SS1S2L1L24．如图所示的电路中，当S1、S2都闭合时，则()A．L1、L2串联B．L1、L2并联C．灯L1被短路D．灯L2短路L1L2S1S245．(桂林)如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是()A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2C．闭合Sl，断开S2、S3；D．闭合S2，断开S1、S3S1S2S36...
