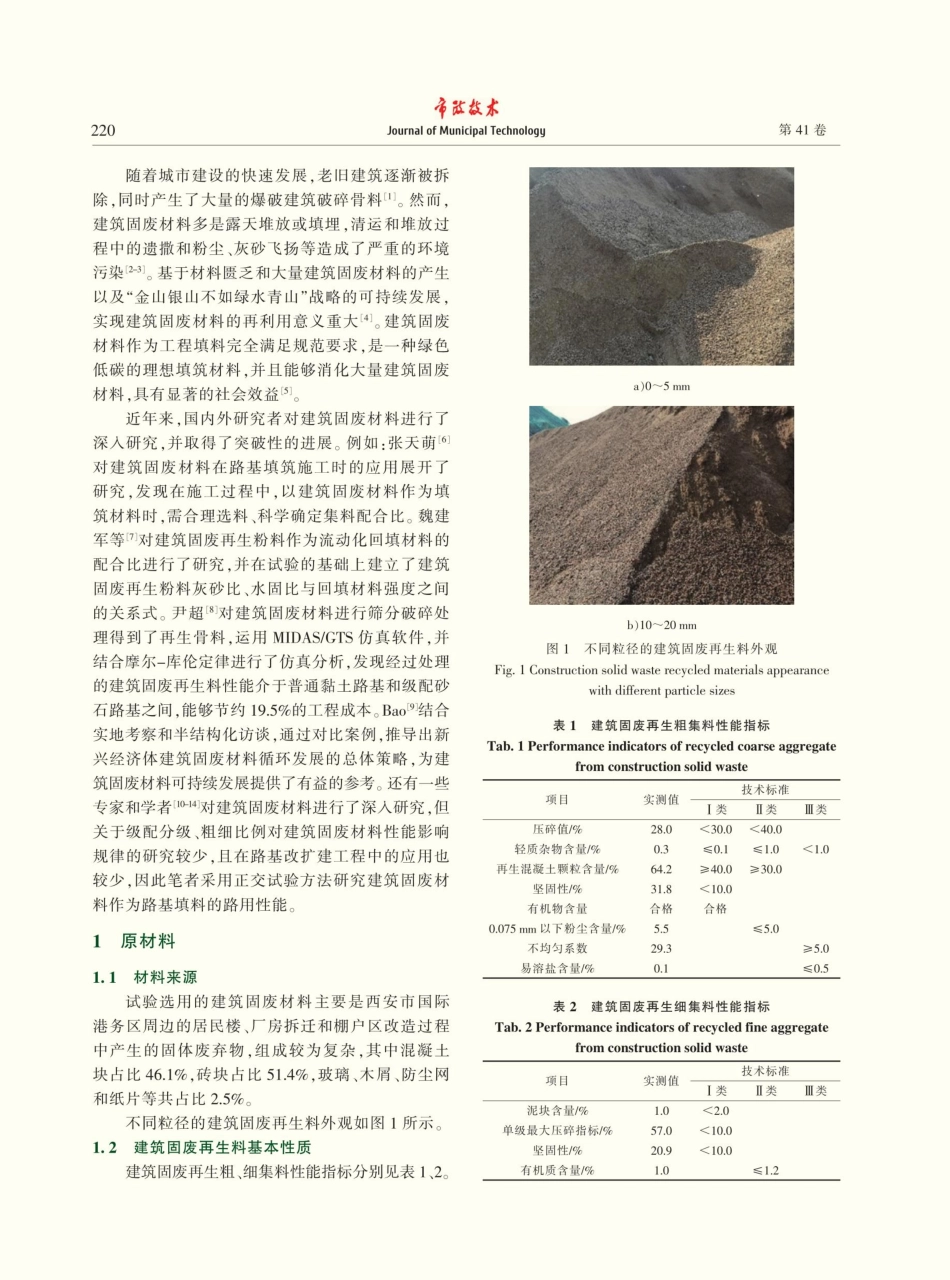

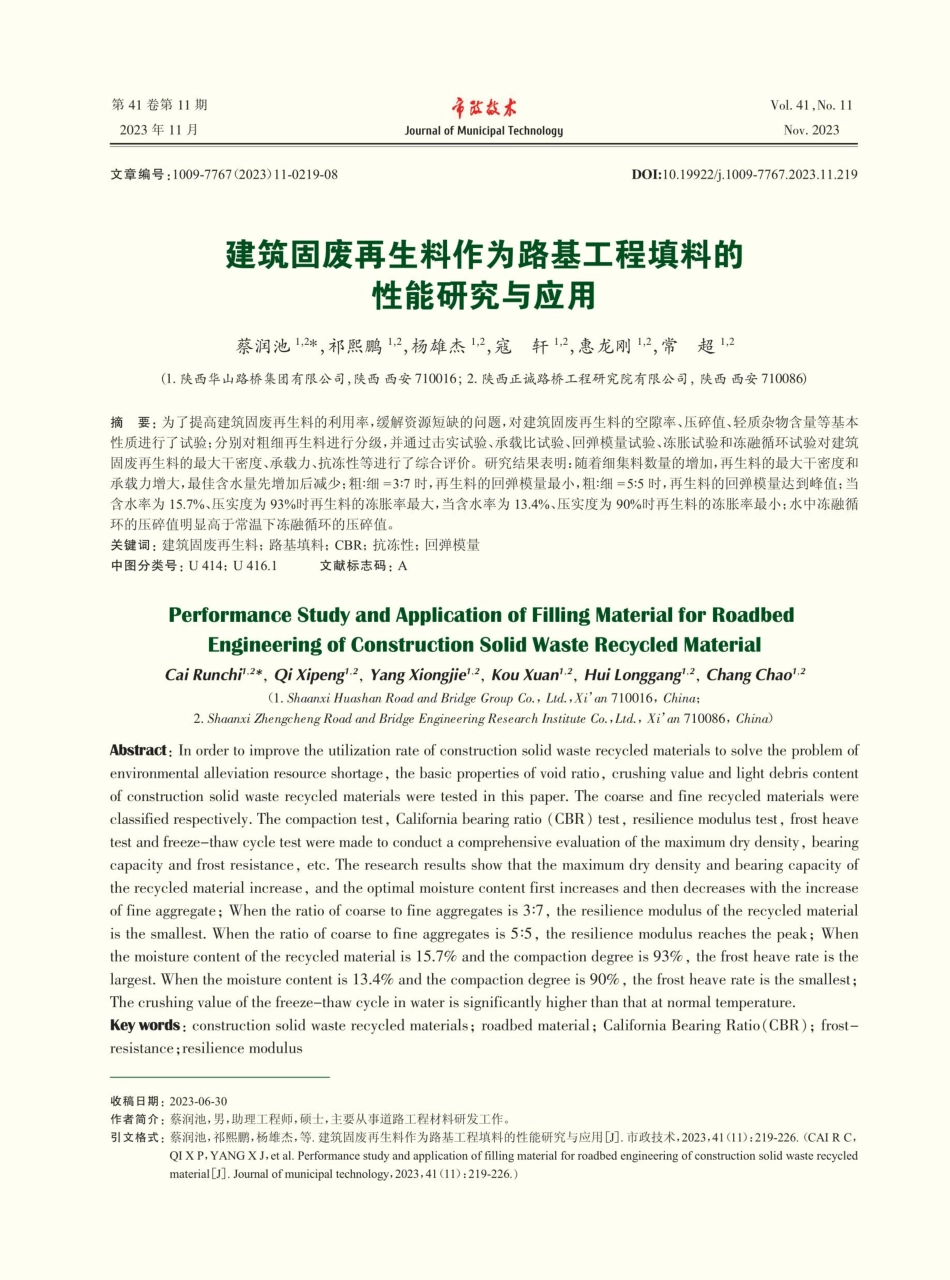

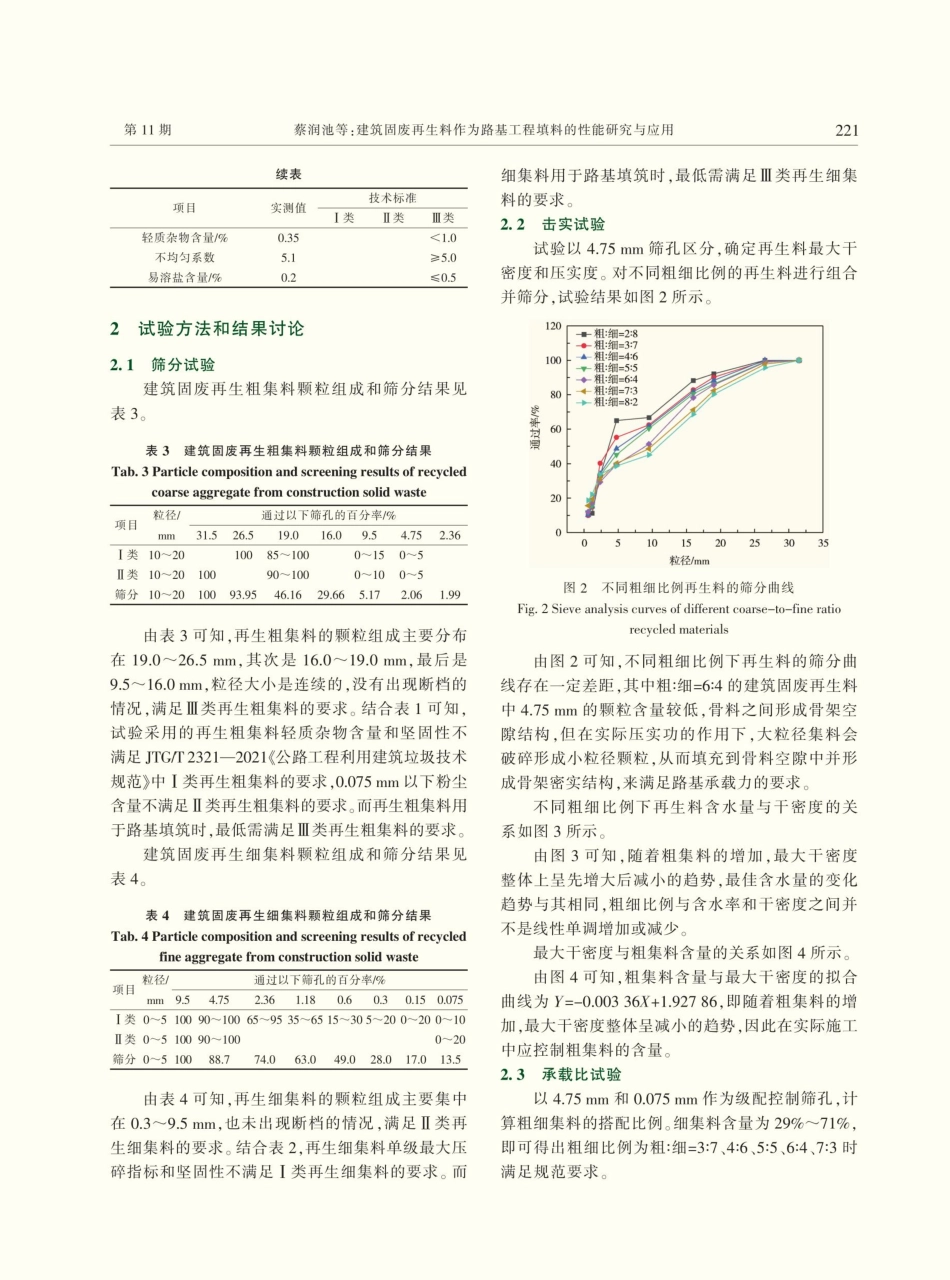

第41卷第11期2023年11月文章编号：1009-7767（2023)11-0219-08Vol.41,No.11JournalofMunicipalTechnologyNov.2023D0I:10.19922/j.1009-7767.2023.11.219建筑固废再生料作为路基工程填料的性能研究与应用蔡润池1.2*，祁熙鹏1-2,杨雄杰1-2,寇轩12,惠龙刚12,常超1.2(1.陕西华山路桥集团有限公司，陕西西安710016；2.陕西正诚路桥工程研究院有限公司，陕西西安710086)摘要：为了提高建筑固废再生料的利用率，缓解资源短缺的问题，对建筑固废再生料的空隙率、压碎值、轻质杂物含量等基本性质进行了试验；分别对粗细再生料进行分级，并通过击实试验、承载比试验、回弹模量试验、冻胀试验和冻融循环试验对建筑固废再生料的最大干密度、承载力、抗冻性等进行了综合评价。研究结果表明：随着细集料数量的增加，再生料的最大干密度和承载力增大，最佳含水量先增加后减少；粗：细=3:7时，再生料的回弹模量最小，粗：细=5:5时，再生料的回弹模量达到峰值；当含水率为15.7%、压实度为93%时再生料的冻胀率最大，当含水率为13.4%、压实度为90%时再生料的冻胀率最小；水中冻融循环的压碎值明显高于常温下冻融循环的压碎值。关键词：建筑固废再生料；路基填料；CBR；抗冻性；回弹模量中图分类号:U414;U416.1PerformanceStudyandApplicationofFillingMaterialforRoadbedEngineeringofConstructionSolidWasteRecycledMaterialCaiRunchi.2*,QiXipeng'2,YangXiongjie'-2,KouXuan'-2,HuiLonggang'2,ChangChaol.?(1.ShaanxiHuashanRoadandBridgeGroupCo.,Ltd.,Xi'an710016,China;2.ShaanxiZhengchengRoadandBridgeEngineeringResearchInstituteCo.,Ltd.,Xi'an710086,China)Abstract:Inordertoimprovetheutilizationrateofconstructionsolidwasterecycledmaterialstosolvetheproblemofenvironmentalalleviationresourceshortage,thebasicpropertiesofvoidratio,crushingvalueandlightdebriscontentofconstructionsolidwasterecycledmaterialsweretestedinthispaper.Thecoarseandfinerecycledmaterialswereclassifiedrespectively.Thecompactiontest,Californiabearingratio(CBR)test,resiliencemodulustest,frostheavetestandfreeze-thawcycletestweremadetoconductacomprehensiveevaluationofthemaximumdrydensity,bearingcapacityandfrostresistance,etc.Theresearchresultsshowthatthemaximumdrydensityandbearingcapacityoftherecycledmaterialincrease,andtheoptimalmo...
